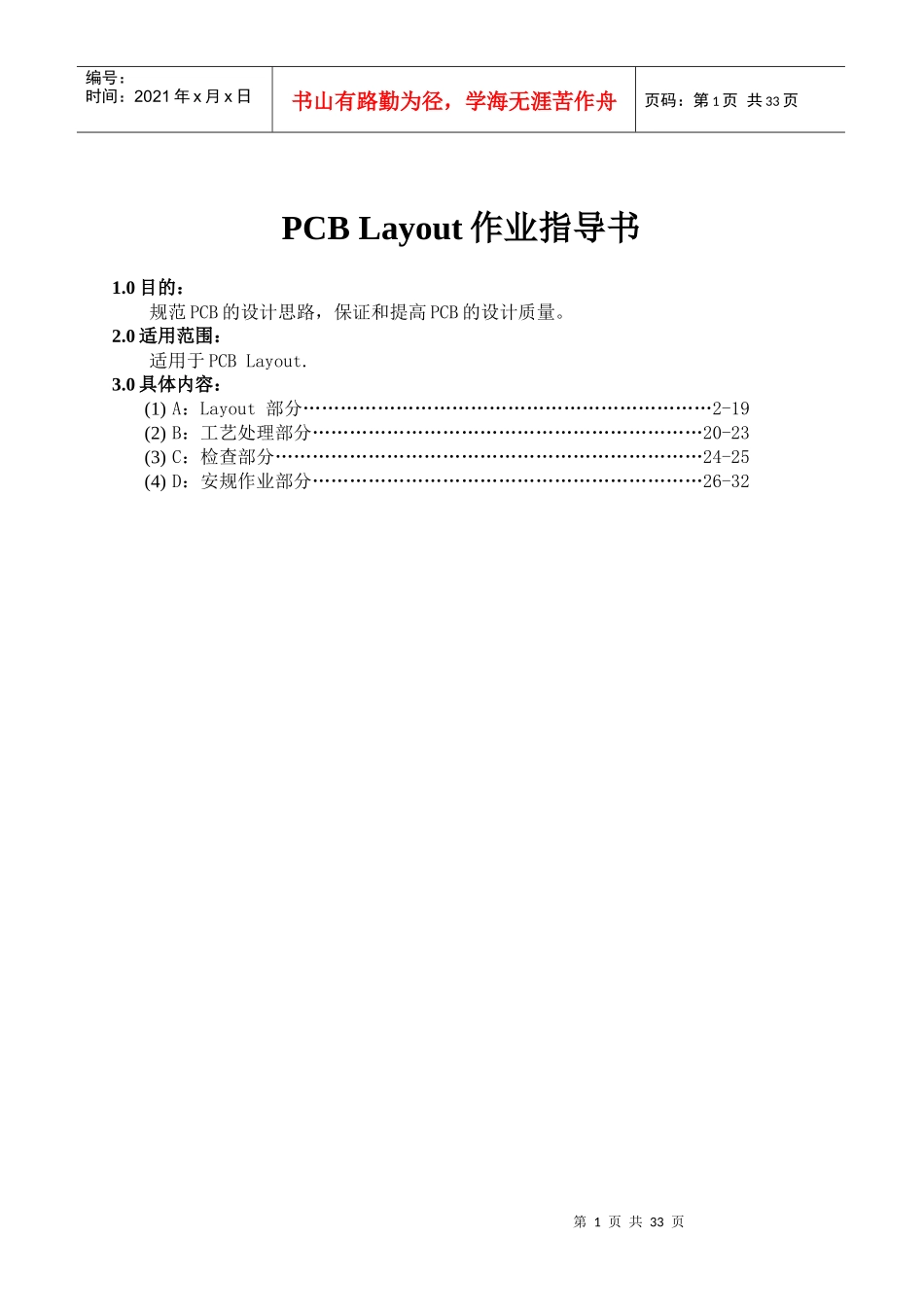

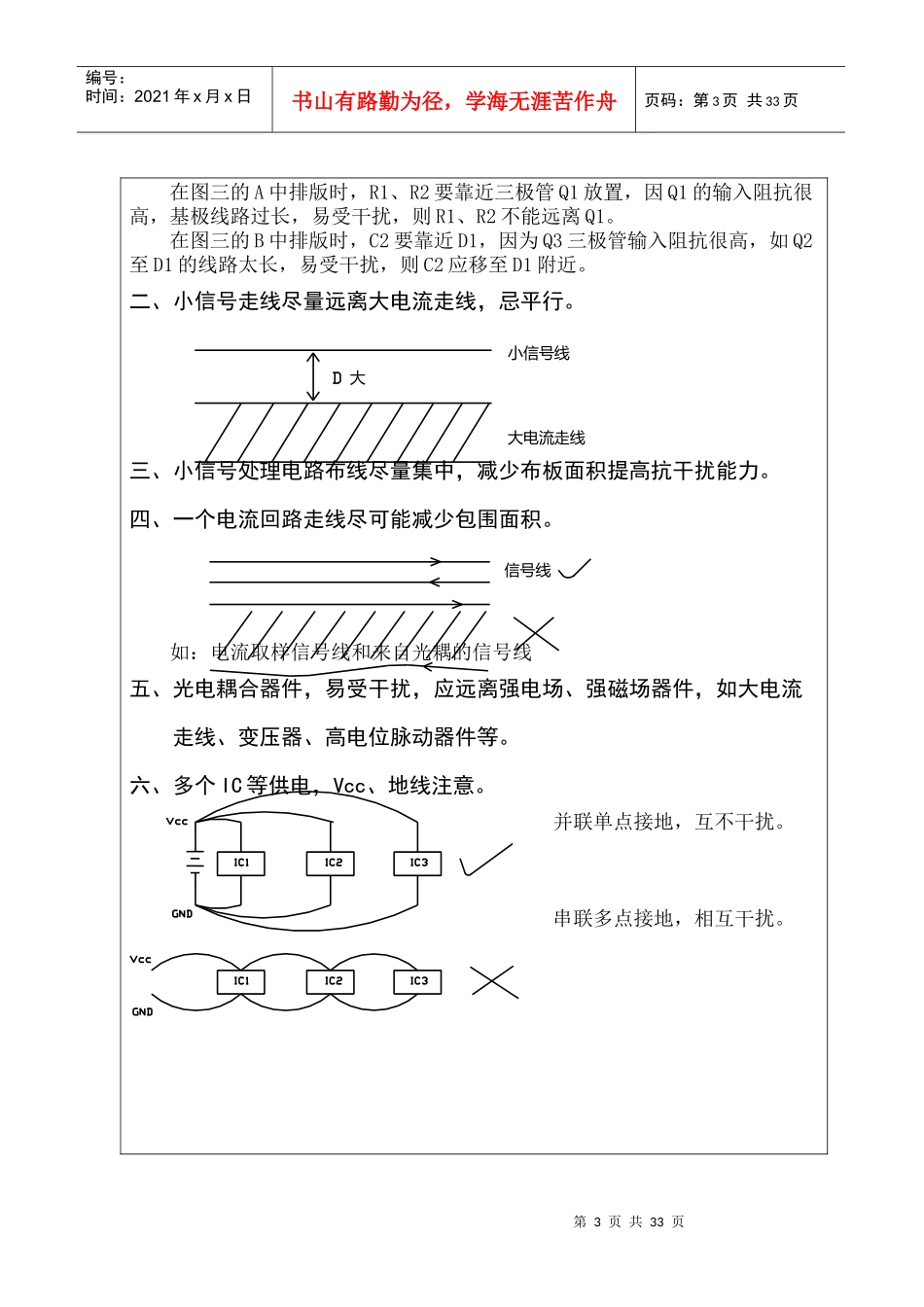

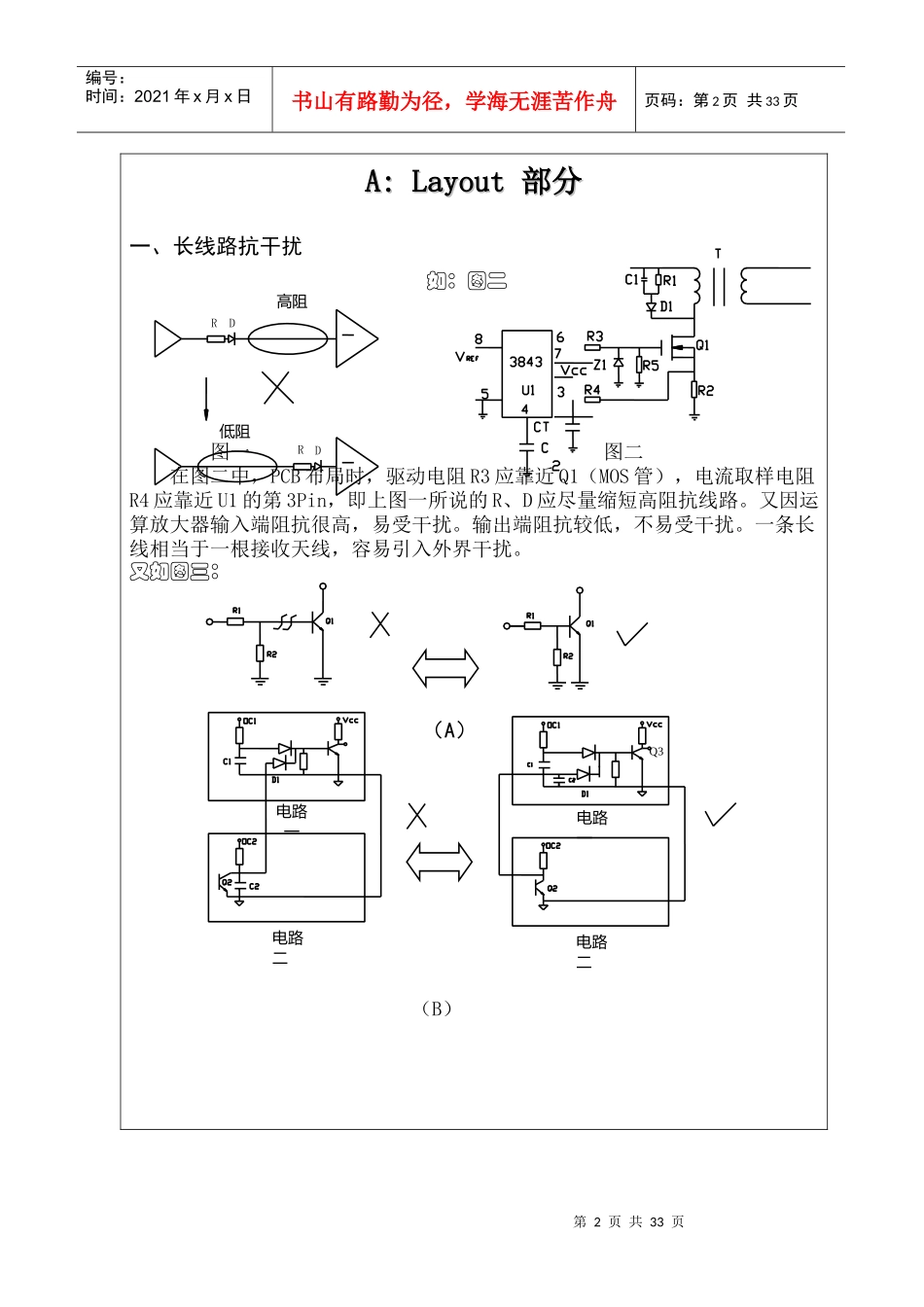

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页PCBLayout作业指导书1.0目的：规范PCB的设计思路，保证和提高PCB的设计质量。2.0适用范围：适用于PCBLayout.3.0具体内容：(1)A：Layout部分…………………………………………………………2-19(2)B：工艺处理部分………………………………………………………20-23(3)C：检查部分……………………………………………………………24-25(4)D：安规作业部分………………………………………………………26-32第2页共33页第1页共33页高阻低阻RRDD电路一电路二电路二电路一Q3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页A:LayoutA:Layout部分部分一、长线路抗干扰如：图二图一图二在图二中，PCB布局时，驱动电阻R3应靠近Q1（MOS管），电流取样电阻R4应靠近U1的第3Pin，即上图一所说的R、D应尽量缩短高阻抗线路。又因运算放大器输入端阻抗很高，易受干扰。输出端阻抗较低，不易受干扰。一条长线相当于一根接收天线，容易引入外界干扰。又如图三：（A）（B）第3页共33页第2页共33页大小信号线大电流走线信号线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页在图三的A中排版时，R1、R2要靠近三极管Q1放置，因Q1的输入阻抗很高，基极线路过长，易受干扰，则R1、R2不能远离Q1。在图三的B中排版时，C2要靠近D1，因为Q3三极管输入阻抗很高，如Q2至D1的线路太长，易受干扰，则C2应移至D1附近。二、小信号走线尽量远离大电流走线，忌平行。三、小信号处理电路布线尽量集中，减少布板面积提高抗干扰能力。四、一个电流回路走线尽可能减少包围面积。如：电流取样信号线和来自光耦的信号线五、光电耦合器件，易受干扰，应远离强电场、强磁场器件，如大电流走线、变压器、高电位脉动器件等。六、多个IC等供电，Vcc、地线注意。并联单点接地，互不干扰。串联多点接地，相互干扰。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页七、弱信号走线，不要在棒形电感、电流环等器件下走线。如以前SU450，电流取样线在批量生产时发生磁芯与线路铜箔相碰，造成故障。A：噪声要求1、尽量缩小由高频脉冲电流所包围的面积，如下（图一、图二）图一一般布板方式：散热器图二第6页共33页第5页共33页管电路地T控制部光耦GND功率部分++1243编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页2、滤波电容尽量贴近开关管或整流二极管如上图二，C1尽量靠近Q1，C3靠近D1等3、脉冲电流流过的区域远离输入、输出端子，使噪声源和输入、输出口分离，如A105。图三图三：MOS管、变压器离入口太近，EMI传导通不过。图四图四：MOS管、变压器远离入口，EMI传导能通过。4、控制回路与功率回路分开，采用单点接地方式，如图五。图五1、3842、3843、2843、2842IC周围的元件接地接至IC的地脚（第5脚）；再从第5脚引出至大电容地线。2、光耦第3脚地接到IC的第2脚，第2脚接至IC的5脚上。图六第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页5、必要时可以将输出滤波电感安置在地回路上。6、用多只ESR低的电容并联滤波。7、用铜箔进行低感、低阻配线，相邻之间不应有过长的平行线，走线尽量避免平行、交叉用垂直方式，线宽不要突变，走线不要突然拐角（即：≤直角）。B、抗干扰要求1、尽可能缩短高频元器件之间连线，设法减少它们的分布参数和相互间电磁干扰，易受干扰的元器件不能和强干扰器件相互挨得太近，输入输出元件尽量远离。2、某些元器件或导线之间可能有较高电位差，应加大它们之间的距离，以免放电引出意外短路。C、布局要求1、除温度开关、热敏电阻…外，对温度敏感的关键元器件（如IC）应远离发热元件，发热较大的器件应与电容等影响整机寿命的器件有一定的距离。第8页共33页第7页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
