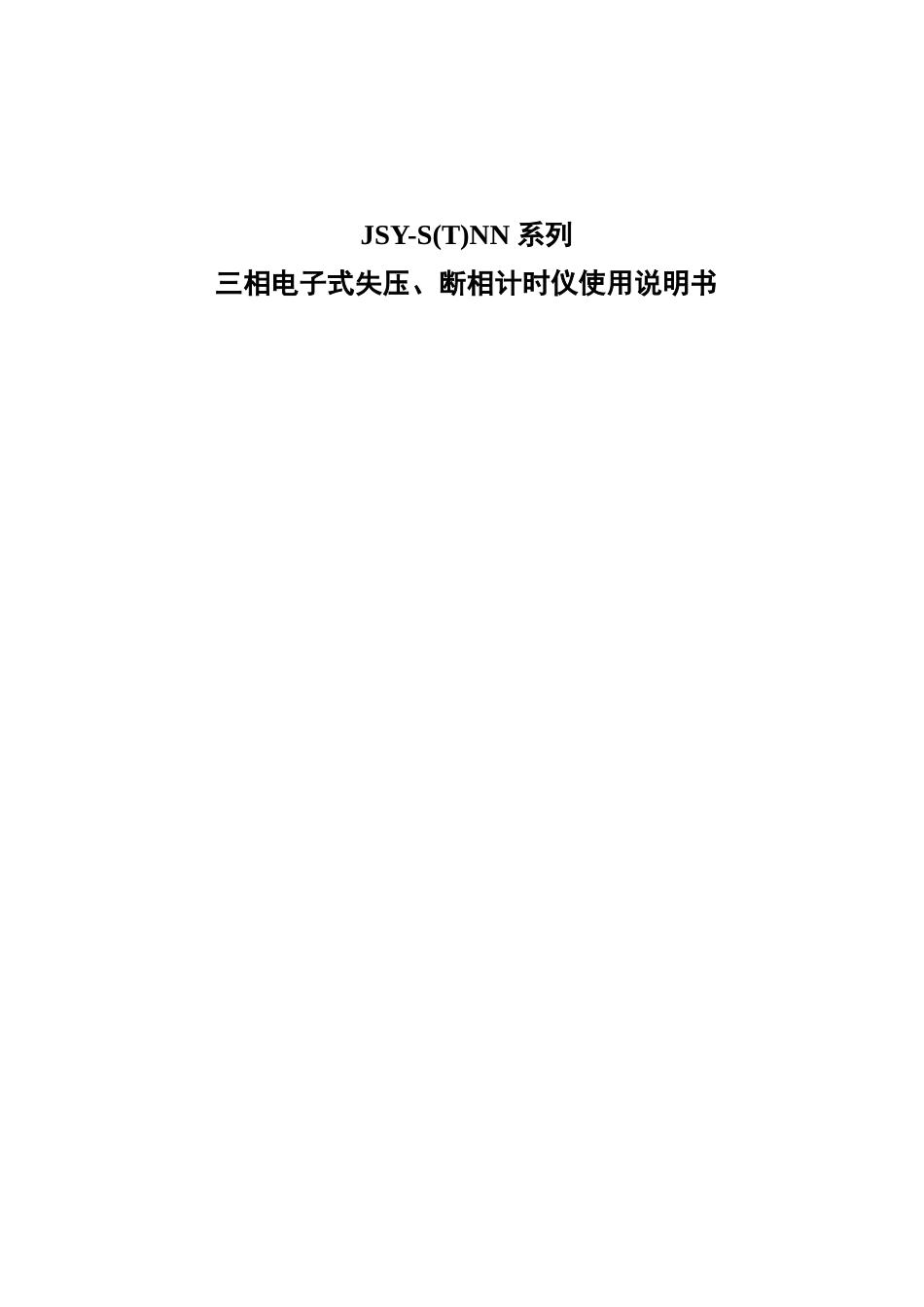

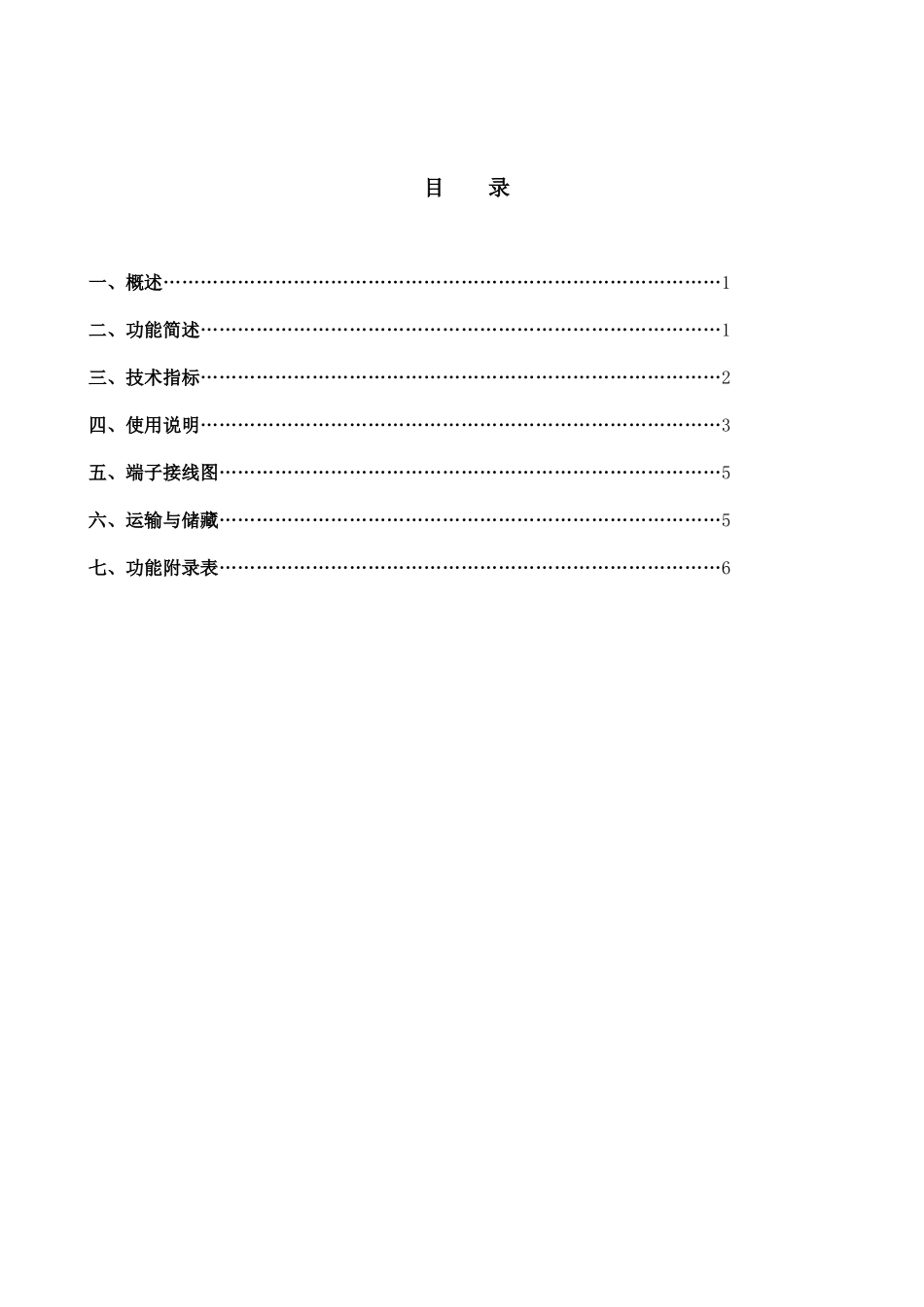

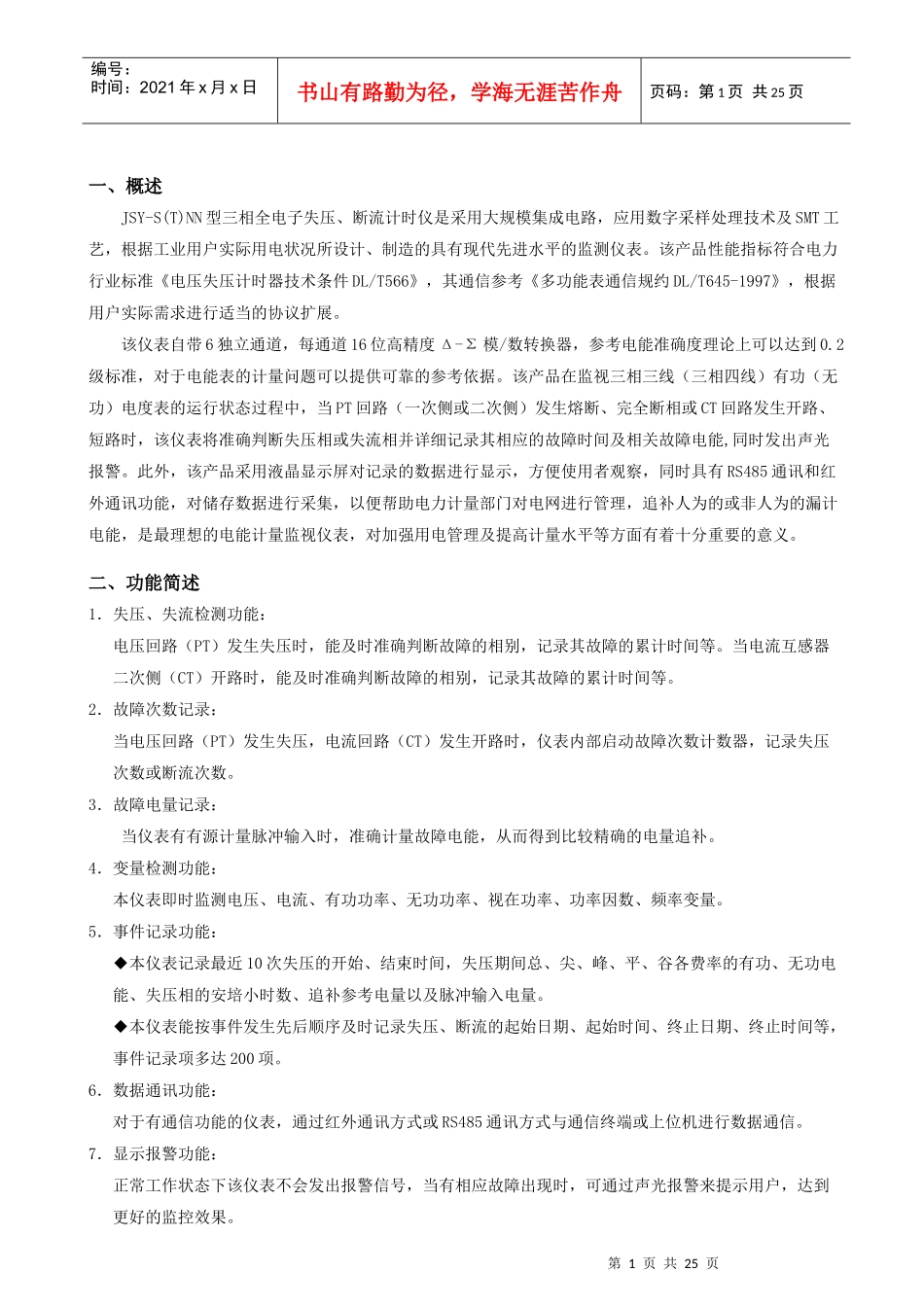

JSY-S(T)NN系列三相电子式失压、断相计时仪使用说明书目录一、概述………………………………………………………………………………1二、功能简述…………………………………………………………………………1三、技术指标…………………………………………………………………………2四、使用说明…………………………………………………………………………3五、端子接线图………………………………………………………………………5六、运输与储藏………………………………………………………………………5七、功能附录表………………………………………………………………………6第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页一、概述JSY-S(T)NN型三相全电子失压、断流计时仪是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的监测仪表。该产品性能指标符合电力行业标准《电压失压计时器技术条件DL/T566》，其通信参考《多功能表通信规约DL/T645-1997》，根据用户实际需求进行适当的协议扩展。该仪表自带6独立通道，每通道16位高精度Δ-Σ模/数转换器，参考电能准确度理论上可以达到0.2级标准，对于电能表的计量问题可以提供可靠的参考依据。该产品在监视三相三线（三相四线）有功（无功）电度表的运行状态过程中，当PT回路（一次侧或二次侧）发生熔断、完全断相或CT回路发生开路、短路时，该仪表将准确判断失压相或失流相并详细记录其相应的故障时间及相关故障电能,同时发出声光报警。此外，该产品采用液晶显示屏对记录的数据进行显示，方便使用者观察，同时具有RS485通讯和红外通讯功能，对储存数据进行采集，以便帮助电力计量部门对电网进行管理，追补人为的或非人为的漏计电能，是最理想的电能计量监视仪表，对加强用电管理及提高计量水平等方面有着十分重要的意义。二、功能简述1．失压、失流检测功能：电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障的累计时间等。当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障的累计时间等。2．故障次数记录：当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。3．故障电量记录：当仪表有有源计量脉冲输入时，准确计量故障电能，从而得到比较精确的电量追补。4．变量检测功能：本仪表即时监测电压、电流、有功功率、无功功率、视在功率、功率因数、频率变量。5．事件记录功能：◆本仪表记录最近10次失压的开始、结束时间，失压期间总、尖、峰、平、谷各费率的有功、无功电能、失压相的安培小时数、追补参考电量以及脉冲输入电量。◆本仪表能按事件发生先后顺序及时记录失压、断流的起始日期、起始时间、终止日期、终止时间等，事件记录项多达200项。6．数据通讯功能：对于有通信功能的仪表，通过红外通讯方式或RS485通讯方式与通信终端或上位机进行数据通信。7．显示报警功能：正常工作状态下该仪表不会发出报警信号，当有相应故障出现时，可通过声光报警来提示用户，达到更好的监控效果。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页三、技术指标◆型号规格型号类别参比电压额定电流JSY-SNN三相三线3×100V1A三相三线3×100V5AJSY-TNN三相四线3×220/380V1A三相四线3×220/380V5A三相四线3×57.7/100V1A三相四线3×57.7/100V5A◆电气参数参数参数描述工作电压Un±20%绝缘耐压＞2000VAC电压回路功耗＜3VA电流回路阻抗＜0.5Ω有源电能脉冲输入幅度：＜50V脉宽：≥10ms频率：＜50Hz◆其他参数参数参数描述计时准确度＜0.5s/d计时器容量0～9999.99小时计度器容量0～9999.99kw.h掉电运行时间＞180天掉电数据保存时间＞50年◆工作环境参数参数描述工作环境温度-25℃～+60℃工作环境湿度≤95%◆规约标准标准描述技术标准《电压失压计时器技术条件DL/T566》第3页共25页第2页共25页最大相电流—某相电流最大相电流×100％电流不平衡率=编号：时间：2021年x月x日书山有路勤为径，学...
