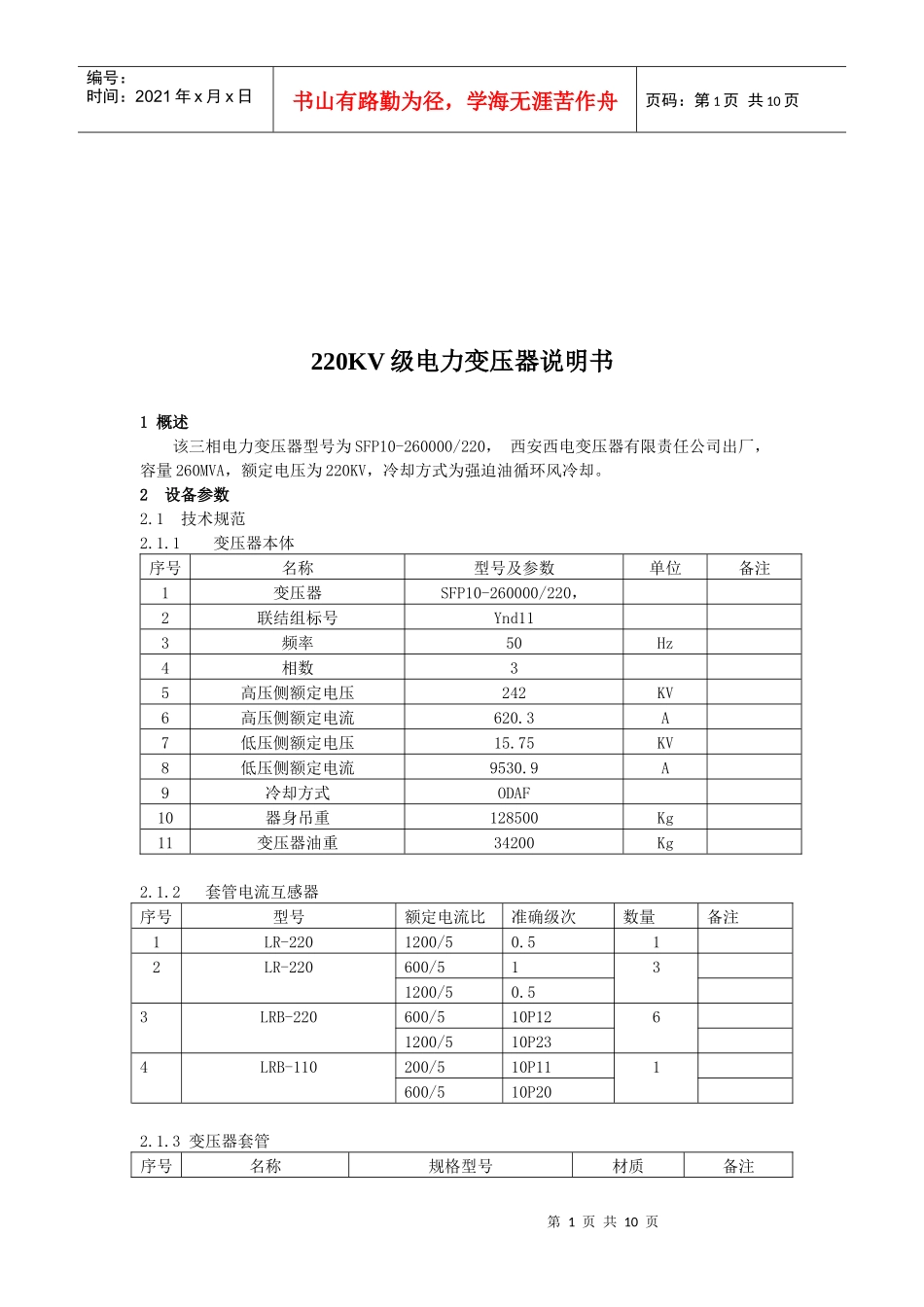

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页220KV级电力变压器说明书1概述该三相电力变压器型号为SFP10-260000/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。2设备参数2.1技术规范2.1.1变压器本体序号名称型号及参数单位备注1变压器SFP10-260000/220，2联结组标号Ynd113频率50Hz4相数35高压侧额定电压242KV6高压侧额定电流620.3A7低压侧额定电压15.75KV8低压侧额定电流9530.9A9冷却方式ODAF10器身吊重128500Kg11变压器油重34200Kg2.1.2套管电流互感器序号型号额定电流比准确级次数量备注1LR-2201200/50.512LR-220600/5131200/50.53LRB-220600/510P1261200/510P234LRB-110200/510P111600/510P202.1.3变压器套管序号名称规格型号材质备注第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1高压侧套管GRDL1W-252/1250-4瓷制西安西电高压电瓷有限责任公司2低压侧套管BR1-4.5/16000瓷制3中性点套管BRDLW-126/630-3瓷制西安高压电瓷厂2.1.4强迫油循环风冷却器序号名称数值单位型号备注1油泵电机功率3KW湖南跃进机电有限公司2油泵转速930r/min3油泵6B120-6/3VTH4散热器YFZL6-300西安鹏远冷却器有限公司5油流量指示器BLZ1-150-120/85沈阳特种电器厂6散热器风扇电机0.75KWDBF7-9Q12保定航空技术有限公司2.2运行状态参数序号参数标准值1油面温升小于55K2绕组温升小于65K3变压器油总烃含量小于150uL/L;4变压器油位储油柜油位与温度相对应5套管油位正常，套管外部无破损裂纹、无油污、无放电痕迹6气体继电器内部无气体7吸湿器吸附剂干燥且颜色正常8引线接头无发热现象3零部件清册序号名称物资编码规格型号单位数量储备量1压力释放阀YSF6-55/130KJ台22气体继电器QJIG-80台13#25变压器油桶104散热器风扇套125油流量指示器台46压力式温度计台27电阻式温度计台18散热器油泵套4第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4检修专用工器具序号名称规格单位数量1梅花扳手12-24套12套筒扳手12-24套13撬棍根24铜棒根15U型卡环12个26钢丝绳19mm×6mm根27枕木根28手拉葫芦1.5吨个19摇表2500V块110摇表1000V台111双臂电桥台112吹尘器个113电线轴套114润滑脂桶115塑料布米1016耐油胶皮米517绝缘清洗剂桶118白布米519棉丝Kg520绝缘胶带黄绿红盘各121绝缘塑料带黄绿红盘各122汽油#90升323千斤顶台224油罐容积30立方个125真空表最小值小于133.3Pa26烘箱调节式，最高温度+150℃27绝缘纸板QR342-7328酚醛纸板GB1302-7729导电膏桶15检修特殊安全措施5.1解体阶段条件与要求5.1.1吊钟罩宜在室内进行，以保持器身清洁。在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为14H，空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。5.1.2器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页热，使器身温度高于环境温度5℃以上。5.1.3检查器身时，应由专人进行，穿着专用的检修工作服和鞋，并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。5.1.4进入器身检查所使用的工具应由专人保管并应编号登记，防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。5.2拆、装瓷瓶阶段的安全措施5.2.1吊车起吊，必须有专业人员指挥、监护，并有统一信号。5.2.2起吊重物前检查起重工具是否符合载荷要求。检查拆、装支持持瓷瓶用的吊带应完好、无损，并符合载荷要示。5.2.3起重前应先拆除影响起重工作的各种连接。5.2.4起吊瓷瓶时要绑扎牢固、起吊平稳。5.2.5瓷瓶拆下后，要竖放在专用支架上，等待检修、试验。5.2.6吊装瓷瓶时注意保护...
