中华人民共和国黑色冶金行业标准VIP免费

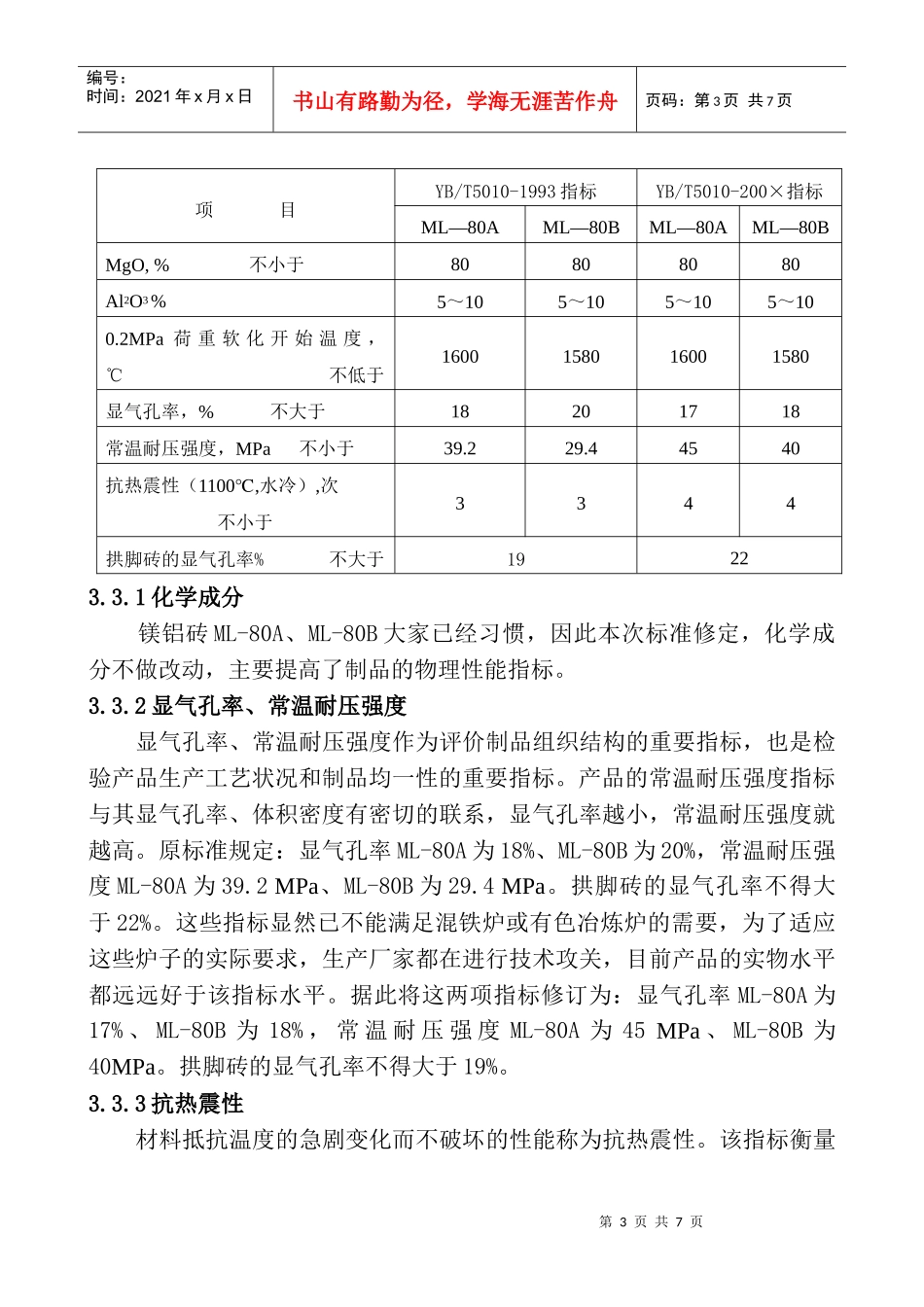

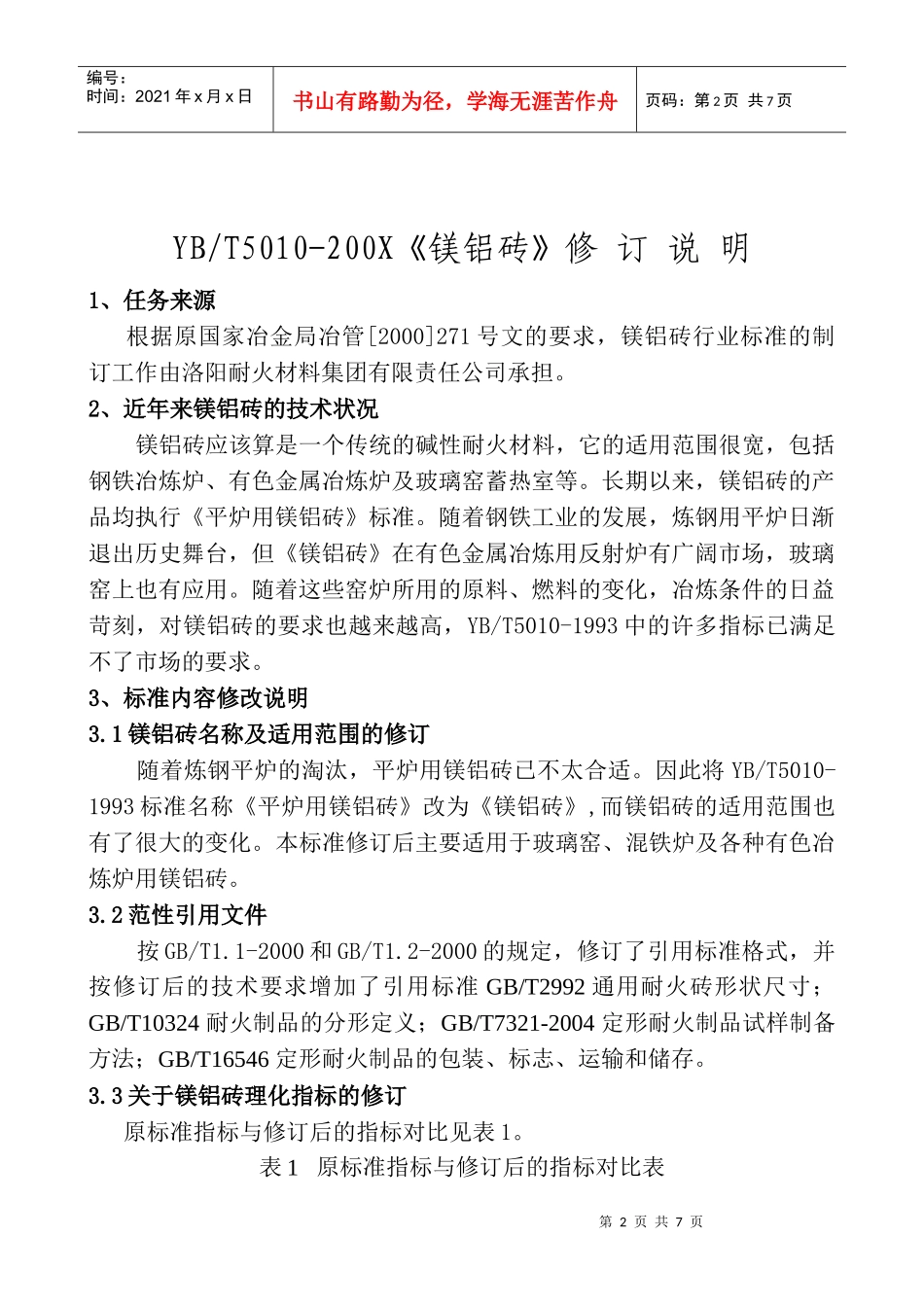

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页YB/T5010-200X《镁铝砖》修订说明洛阳耐火材料集团有限责任公司二OO五年元月三十一日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页YB/T5010-200X《镁铝砖》修订说明1、任务来源根据原国家冶金局冶管[2000]271号文的要求，镁铝砖行业标准的制订工作由洛阳耐火材料集团有限责任公司承担。2、近年来镁铝砖的技术状况镁铝砖应该算是一个传统的碱性耐火材料，它的适用范围很宽，包括钢铁冶炼炉、有色金属冶炼炉及玻璃窑蓄热室等。长期以来，镁铝砖的产品均执行《平炉用镁铝砖》标准。随着钢铁工业的发展，炼钢用平炉日渐退出历史舞台，但《镁铝砖》在有色金属冶炼用反射炉有广阔市场，玻璃窑上也有应用。随着这些窑炉所用的原料、燃料的变化，冶炼条件的日益苛刻，对镁铝砖的要求也越来越高，YB/T5010-1993中的许多指标已满足不了市场的要求。3、标准内容修改说明3.1镁铝砖名称及适用范围的修订随着炼钢平炉的淘汰，平炉用镁铝砖已不太合适。因此将YB/T5010-1993标准名称《平炉用镁铝砖》改为《镁铝砖》,而镁铝砖的适用范围也有了很大的变化。本标准修订后主要适用于玻璃窑、混铁炉及各种有色冶炼炉用镁铝砖。3.2范性引用文件按GB/T1.1-2000和GB/T1.2-2000的规定，修订了引用标准格式，并按修订后的技术要求增加了引用标准GB/T2992通用耐火砖形状尺寸；GB/T10324耐火制品的分形定义；GB/T7321-2004定形耐火制品试样制备方法；GB/T16546定形耐火制品的包装、标志、运输和储存。3.3关于镁铝砖理化指标的修订原标准指标与修订后的指标对比见表1。表1原标准指标与修订后的指标对比表第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页项目YB/T5010-1993指标YB/T5010-200×指标ML—80AML—80BML—80AML—80BMgO,%不小于80808080Al2O3%5～105～105～105～100.2MPa荷重软化开始温度，℃不低于1600158016001580显气孔率，%不大于18201718常温耐压强度，MPa不小于39.229.44540抗热震性（1100,℃水冷）,次不小于3344拱脚砖的显气孔率%不大于19223.3.1化学成分镁铝砖ML-80A、ML-80B大家已经习惯，因此本次标准修定，化学成分不做改动，主要提高了制品的物理性能指标。3.3.2显气孔率、常温耐压强度显气孔率、常温耐压强度作为评价制品组织结构的重要指标，也是检验产品生产工艺状况和制品均一性的重要指标。产品的常温耐压强度指标与其显气孔率、体积密度有密切的联系，显气孔率越小，常温耐压强度就越高。原标准规定：显气孔率ML-80A为18%、ML-80B为20%，常温耐压强度ML-80A为39.2MPa、ML-80B为29.4MPa。拱脚砖的显气孔率不得大于22%。这些指标显然已不能满足混铁炉或有色冶炼炉的需要，为了适应这些炉子的实际要求，生产厂家都在进行技术攻关，目前产品的实物水平都远远好于该指标水平。据此将这两项指标修订为：显气孔率ML-80A为17%、ML-80B为18%，常温耐压强度ML-80A为45MPa、ML-80B为40MPa。拱脚砖的显气孔率不得大于19%。3.3.3抗热震性材料抵抗温度的急剧变化而不破坏的性能称为抗热震性。该指标衡量第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页制品的抗急冷急热能力，是镁铝砖的一个很重要的指标。原标准对此项规定要求不低于3次，但不作为交货条件。此次修改对该标准要求不低于4次，并且作为常规指标进行检验。3.4关于尺寸外观指标的修订修改前后砖的尺寸外观指标对照见表2项目指标YB/T5010-200×YB/T5010-1993尺寸允许偏差长度方向≤300±3±3301～380±4±4301～520±5±5宽度、厚度方向≤200±2厚度±2＞200±3宽度±3扭曲长度≤380不大于22长度＞38033缺角(a+b+c)工作面407×5.2=36.或10×5.2=52非工作面60缺棱(e+f+g)工作面40/非工作面60/熔洞直径工作面5/非工作面7裂纹长度宽度≤0.25不限制不限制宽度0.26～0.5工作面3040非工作面50宽度＞0.5不准有不准有相对边差宽度﹑厚度12楔形度（大小头偏差的差值）1.5--3.4.1关于尺寸允许偏差及外观要求进行了细...
