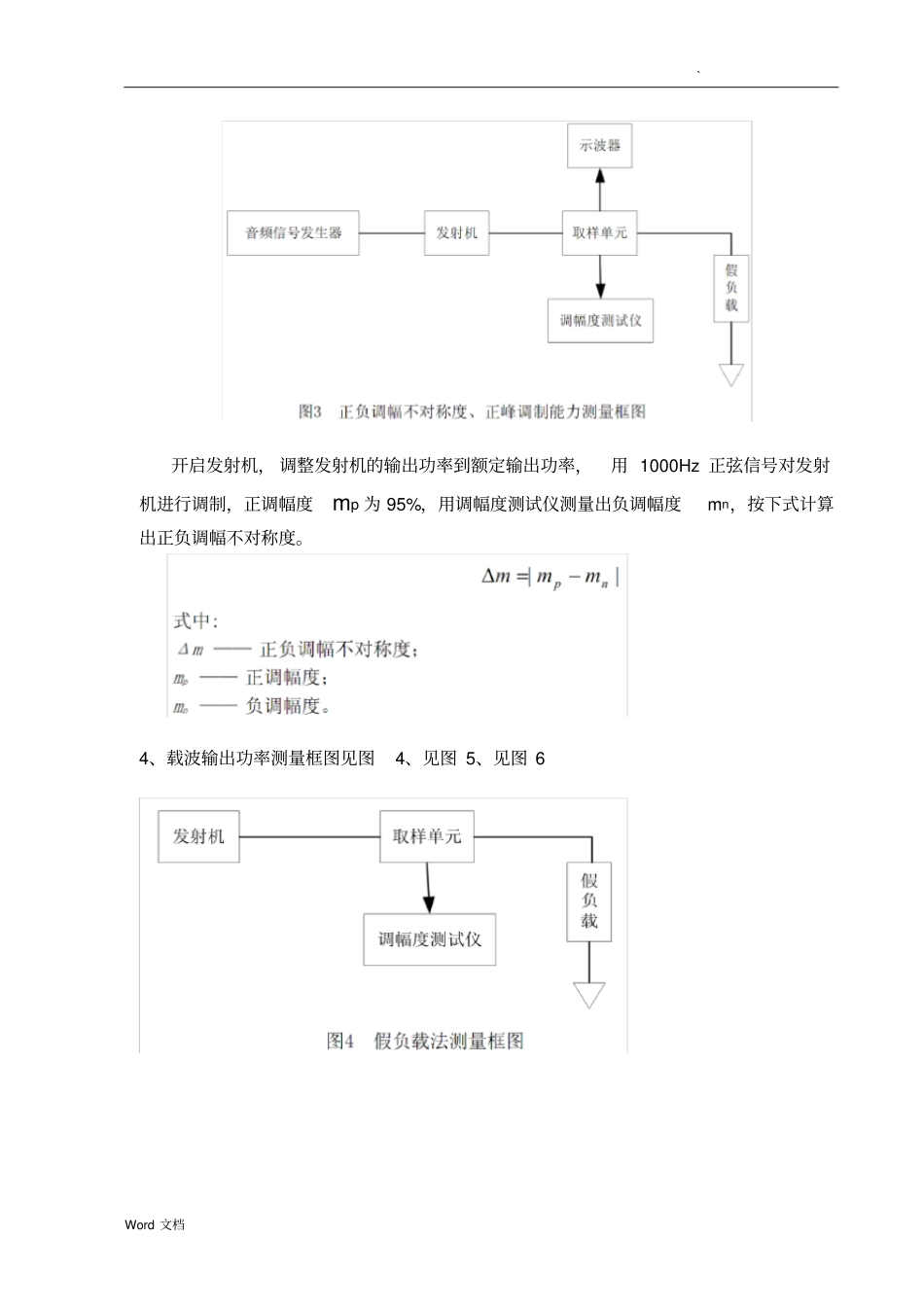

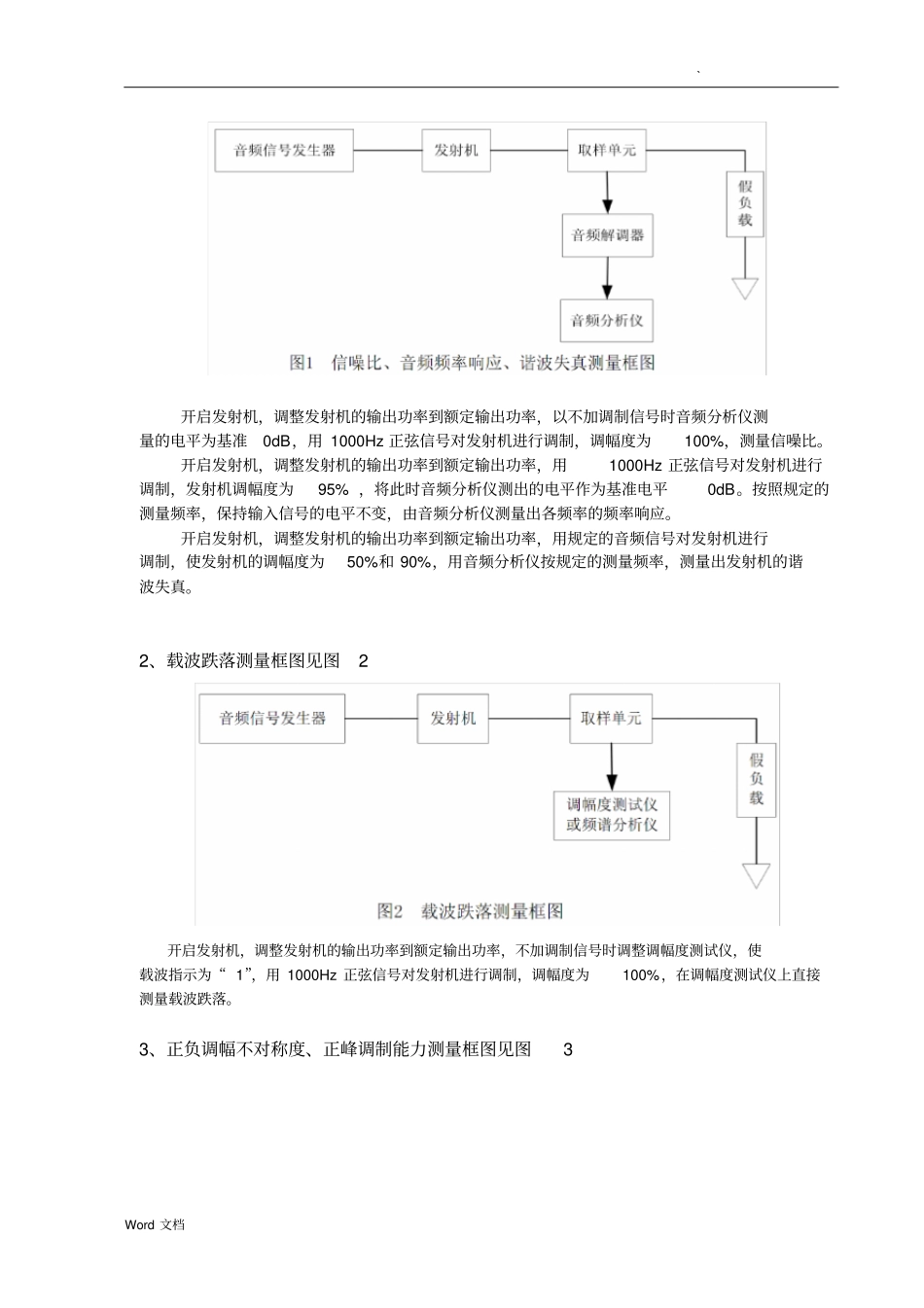

`Word文档中波发射机质量测试一、测试项目依据《中、短波调幅广播发射机技术要求和测量方法》(GY/T225-2007)，中波发射机主要测试的项目容、标准等级、测试周期等如下表：中波广播发射机测试表二、测量条件1、电源条件：电源电压应在标称电压±5%围，电源频率应在标称频率50Hz±1Hz围。2、测量参考频率：1000Hz正弦波信号。3、谐波失真、音频频率响应的测量频率：60Hz、100Hz、400Hz、1000Hz、3000Hz、4500Hz。4、测量仪器:音频分析仪(失真度误差：≤0.1%、信噪比围：≥70dB、幅度分辨率精度：≤0.1dBu)；频谱分析仪(电平分辨率精度≤0.1dB、动态围≥90dB、分辨率带宽≤1kHz、视频带宽≤10kHz)；频率计(频率精度：≤0.01Hz)；示波器(幅度线性误差：≤5%)；调幅度测试仪(幅度线性误差：≤0.5%)；电力分析仪(功率分辨率精度：≤10W)。三、测量连接框图和方法1、信噪比、音频频率响应、谐波失真测量框图见图1序号项目技术等级指标周期甲乙丙1信噪比(dB)605650（1～3）月2音频频率响应(dB)-0.5～+0.5-1～+1-2～+2（1～3）月3谐波夫真(%)≤3≤5≤7（1～3）月4载波跌落(%)-3～+3-4～+4-6～+6按需要5正负调幅不对称度(%)≤3≤5≤8同上6频率容限Hz中波广播≤1≤3≤5同上同步广播≤0.015同上7载波输出功率变化(%)-3～+3同上8杂散发射(dB)载波输出功率＜50kW≤-60同上载波输出功率P≥50kW≤10lg50mW/p9开关频率杂散发射(dB)≤-70同上10正峰调制能力(%)≥100同上11整机效率(%)载波功率≥50k≥75（l～2）年载波功率＜50kW≥70注：仅输出功率≥10kw的发射机需测整机效率。`Word文档开启发射机，调整发射机的输出功率到额定输出功率，以不加调制信号时音频分析仪测量的电平为基准0dB，用1000Hz正弦信号对发射机进行调制，调幅度为100%，测量信噪比。开启发射机，调整发射机的输出功率到额定输出功率，用1000Hz正弦信号对发射机进行调制，发射机调幅度为95%，将此时音频分析仪测出的电平作为基准电平0dB。按照规定的测量频率，保持输入信号的电平不变，由音频分析仪测量出各频率的频率响应。开启发射机，调整发射机的输出功率到额定输出功率，用规定的音频信号对发射机进行调制，使发射机的调幅度为50%和90%，用音频分析仪按规定的测量频率，测量出发射机的谐波失真。2、载波跌落测量框图见图2开启发射机，调整发射机的输出功率到额定输出功率，不加调制信号时调整调幅度测试仪，使载波指示为“1”，用1000Hz正弦信号对发射机进行调制，调幅度为100%，在调幅度测试仪上直接测量载波跌落。3、正负调幅不对称度、正峰调制能力测量框图见图3`Word文档开启发射机，调整发射机的输出功率到额定输出功率，用1000Hz正弦信号对发射机进行调制，正调幅度mp为95%，用调幅度测试仪测量出负调幅度mn，按下式计算出正负调幅不对称度。4、载波输出功率测量框图见图4、见图5、见图6`Word文档`Word文档5、频率容限测量框图见图78、杂散发射测量和开关频率杂散发射测量框图见图8。开启发射机，调整发射机的输出功率到额定输出功率，以载波信号电平为基准电平0dB。测量各杂散分量与载波相比所衰减的分贝数，即为杂散发射；测量各杂散分量与载波相比所衰减的分贝数，即为开关频率杂散发射。6、整机效率测量(1)电力分析仪测量法测量输入功率框图见图9根据图9进行测量线路的连接，开启发射机，用电力分析仪测量出输入功率。注：本方法适用于功率较小，380V供电的发射机`Word文档(2)其他方法测量测量输入功率框图见图10(3)、整机效率计算发射机在同一工作状态下，测量出发射机的输出功率和输入功率（包括10kV高压、380V低压），按以下计算出整机效率。四、项目测试表格中波广播发射机指标测试数据表发射机型号：_________________序列号：____________________发射机频率：_________________发射机功率：_________________发射机技术指标测试数据：测试日期：__________________序号测试项目参考指标测试数据备注`Word文档注：参考指标中的数据为国家行标GY/T225-2007《中、短波调幅广播发射机技术要求和测量方法》的技术指标。主要测量仪器：1、音频分析仪2、调幅度测试仪3、频谱分析仪4、示波器5、电力分析仪测试人员：...
