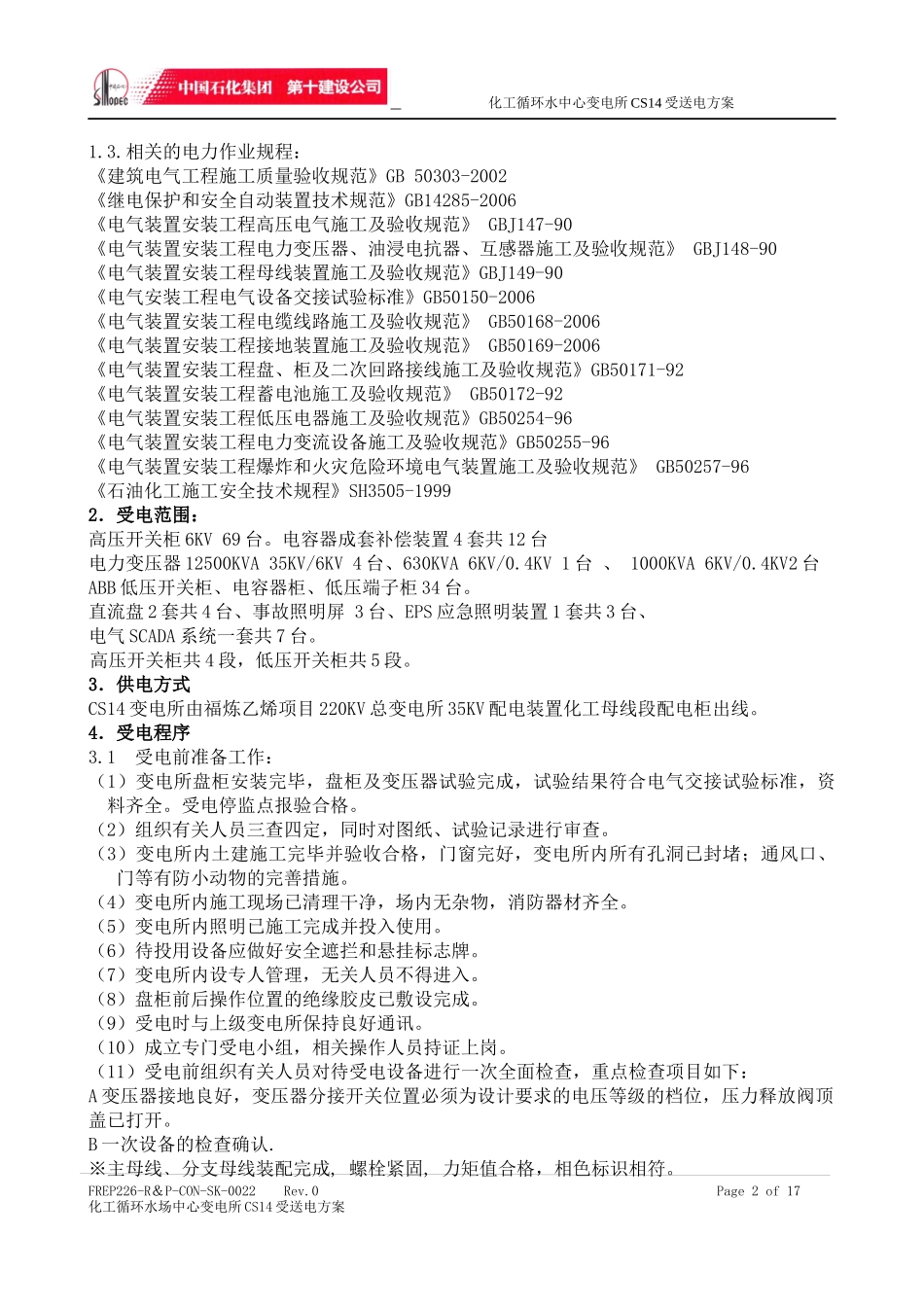

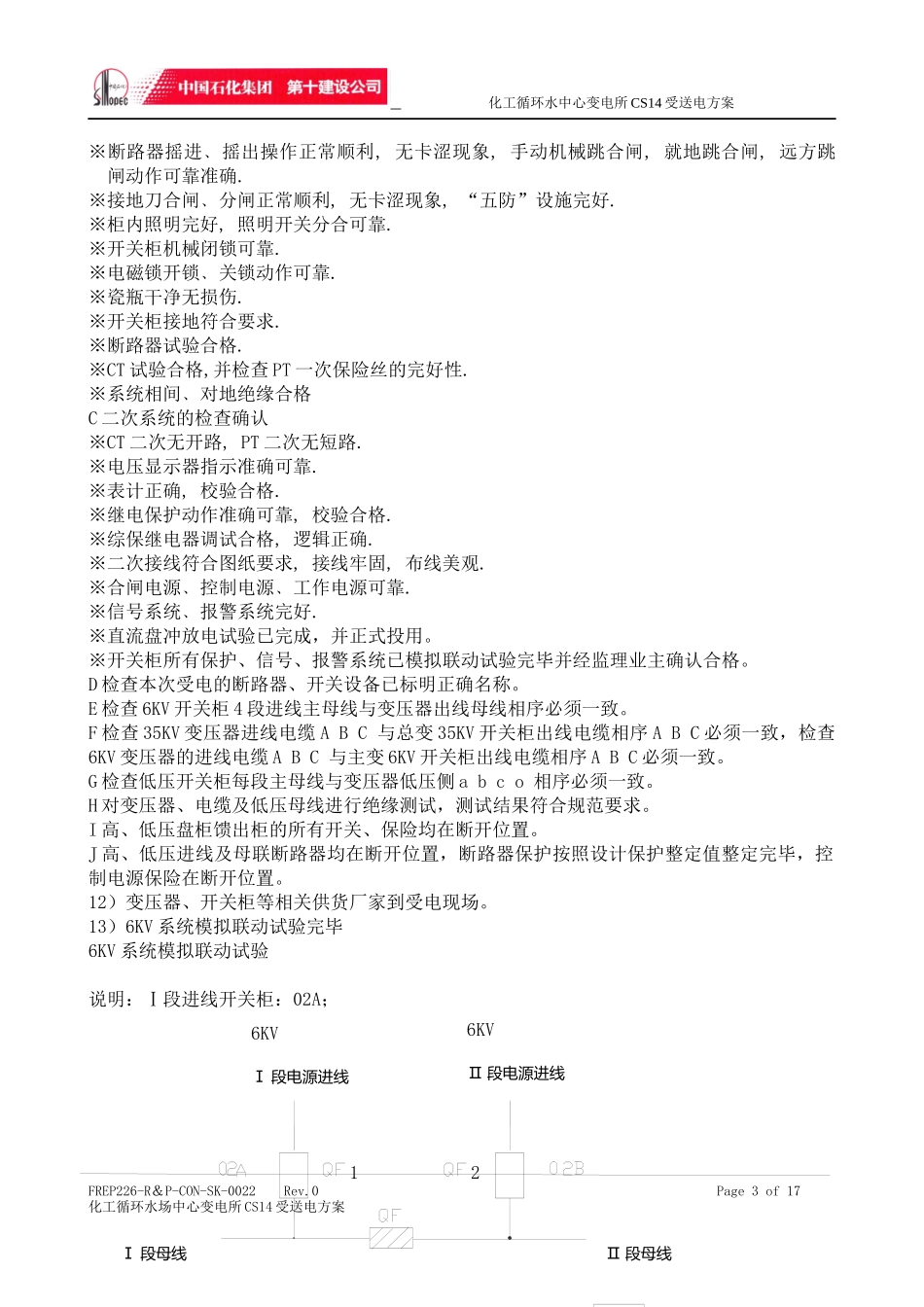

化工循环水中心变电所CS14受送电方案目录一、编制依据……………………………………………………（2）二、受电范围……………………………………………………（2）三、供电方式……………………………………………………（2）四、受电程序……………………………………………………（3）五、35KV、6KV系统受送电…………………………………（8）六、核相检查……………………………………………………（9）七、变压器受电…………………………………………………（10）八、具体操作步骤………………………………………………（10）九、质量保证措施………………………………………………（20）十、质量管理体系………………………………………………（21）十一、HSE危害分析和控制…………………………………（21）十二、HSE管理体系……………………………………………（22）十三、受送电用设备一览表……………………………………（22）十四、受电组织机构……………………………………………（25）1．编制依据为保证实现化工循环水场中心（CS14）变电所安全顺利受送电，特编制此方案。1.1.R＆P设计的图纸。SIEMENS开关柜有限公司的随机图纸，ABB低压柜的随机图纸。FREP226-R＆P-CON-SK-0022Rev.0Page1of17化工循环水场中心变电所CS14受送电方案化工循环水中心变电所CS14受送电方案1.3.相关的电力作业规程：《建筑电气工程施工质量验收规范》GB50303-2002《继电保护和安全自动装置技术规范》GB14285-2006《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程蓄电池施工及验收规范》GB50172-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96《石油化工施工安全技术规程》SH3505-19992．受电范围：高压开关柜6KV69台。电容器成套补偿装置4套共12台电力变压器12500KVA35KV/6KV4台、630KVA6KV/0.4KV1台、1000KVA6KV/0.4KV2台ABB低压开关柜、电容器柜、低压端子柜34台。直流盘2套共4台、事故照明屏3台、EPS应急照明装置1套共3台、电气SCADA系统一套共7台。高压开关柜共4段，低压开关柜共5段。3．供电方式CS14变电所由福炼乙烯项目220KV总变电所35KV配电装置化工母线段配电柜出线。4．受电程序3.1受电前准备工作：（1）变电所盘柜安装完毕，盘柜及变压器试验完成，试验结果符合电气交接试验标准，资料齐全。受电停监点报验合格。（2）组织有关人员三查四定，同时对图纸、试验记录进行审查。（3）变电所内土建施工完毕并验收合格，门窗完好，变电所内所有孔洞已封堵；通风口、门等有防小动物的完善措施。（4）变电所内施工现场已清理干净，场内无杂物，消防器材齐全。（5）变电所内照明已施工完成并投入使用。（6）待投用设备应做好安全遮拦和悬挂标志牌。（7）变电所内设专人管理，无关人员不得进入。（8）盘柜前后操作位置的绝缘胶皮已敷设完成。（9）受电时与上级变电所保持良好通讯。（10）成立专门受电小组，相关操作人员持证上岗。（11）受电前组织有关人员对待受电设备进行一次全面检查，重点检查项目如下：A变压器接地良好，变压器分接开关位置必须为设计要求的电压等级的档位，压力释放阀顶盖已打开。B一次设备的检查确认.※主母线﹑分支母线装配完成,螺栓紧固,力矩值合格，相色标识相符。FREP226-R＆P-CON-SK-0022Rev.0Page2of17化工循环水场中心变电所CS14受送电方案6KVⅠ段电源进线Ⅰ段母线16KVⅡ段电源进线Ⅱ段母线2化工循环水中心变电所CS14受送电方案※断路器摇进﹑摇出操作正常顺利,无卡涩现象,手动机械跳合闸,就地跳合闸,远方跳闸动作...
