江苏省无锡市七年级数学上册《5.4 主视图、左视图、俯视图（2）》教案VIP专享VIP免费

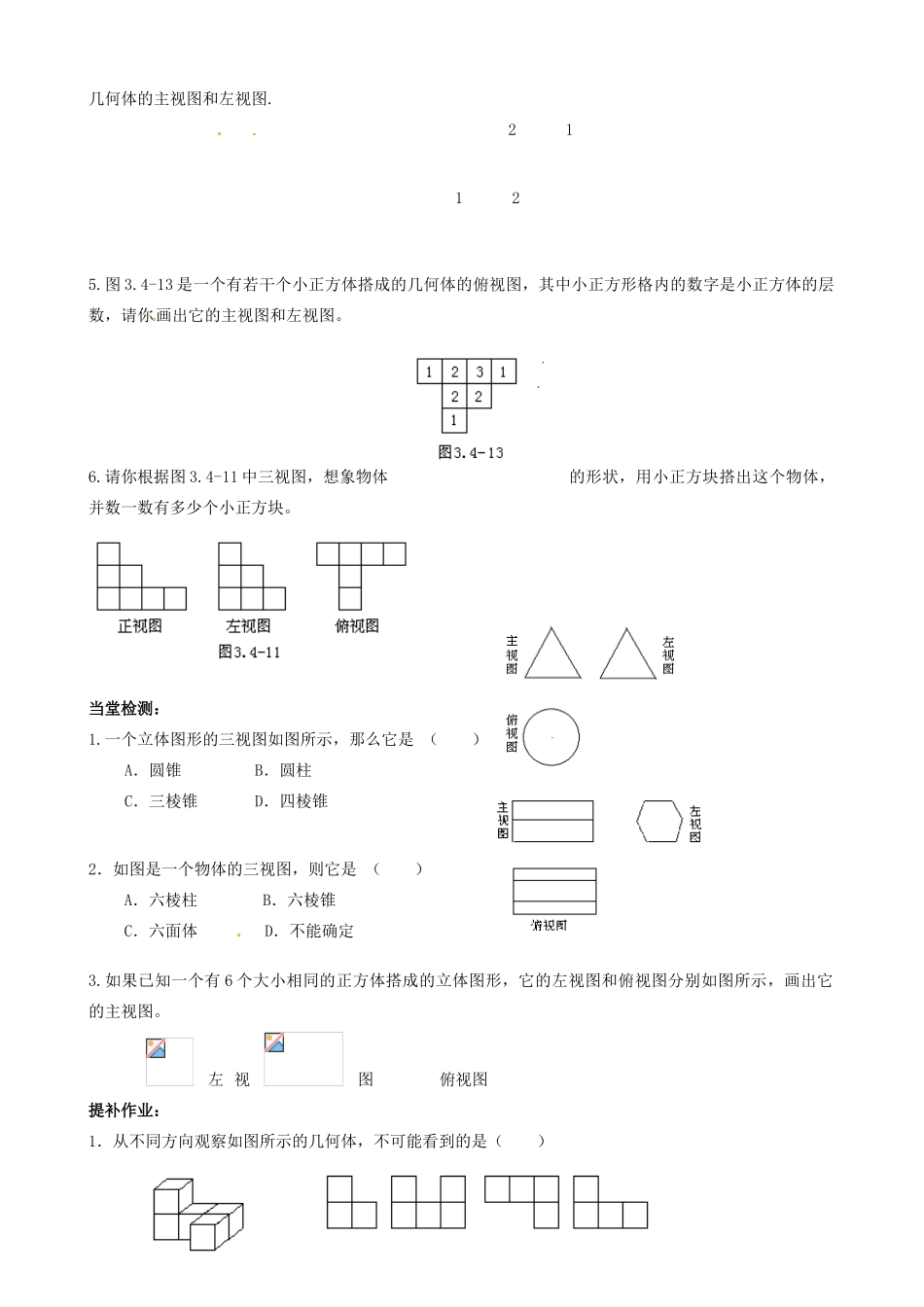

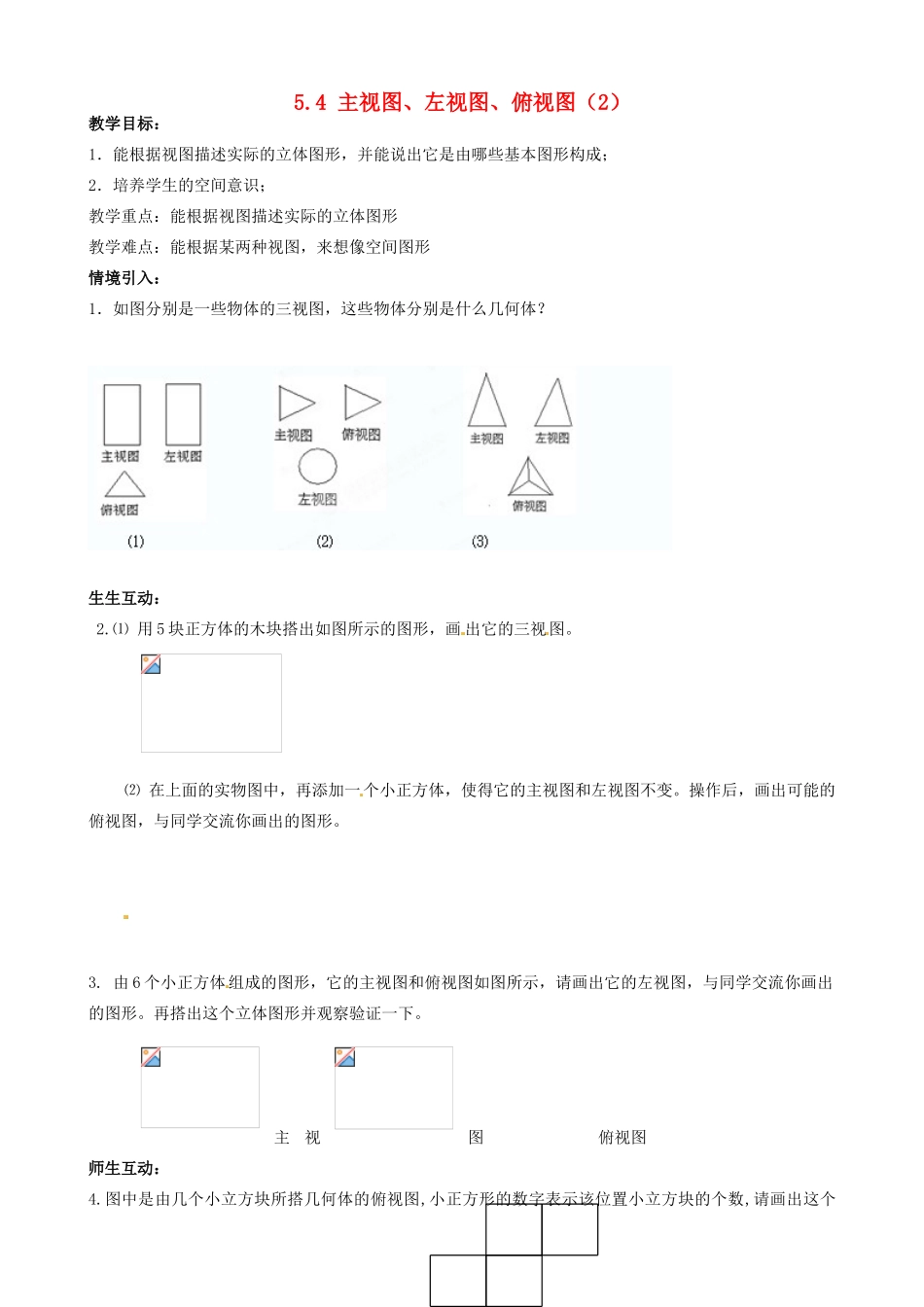

5.4主视图、左视图、俯视图（2）教学目标：1．能根据视图描述实际的立体图形，并能说出它是由哪些基本图形构成；2．培养学生的空间意识；教学重点：能根据视图描述实际的立体图形教学难点：能根据某两种视图，来想像空间图形情境引入：1．如图分别是一些物体的三视图，这些物体分别是什么几何体？生生互动：2.⑴用5块正方体的木块搭出如图所示的图形，画出它的三视图。⑵在上面的实物图中，再添加一个小正方体，使得它的主视图和左视图不变。操作后，画出可能的俯视图，与同学交流你画出的图形。3.由6个小正方体组成的图形，它的主视图和俯视图如图所示，请画出它的左视图，与同学交流你画出的图形。再搭出这个立体图形并观察验证一下。主视图俯视图师生互动：4.图中是由几个小立方块所搭几何体的俯视图,小正方形的数字表示该位置小立方块的个数,请画出这个几何体的主视图和左视图.21125.图3.4-13是一个有若干个小正方体搭成的几何体的俯视图，其中小正方形格内的数字是小正方体的层数，请你画出它的主视图和左视图。6.请你根据图3.4-11中三视图，想象物体的形状，用小正方块搭出这个物体，并数一数有多少个小正方块。当堂检测：1.一个立体图形的三视图如图所示，那么它是（）A．圆锥B．圆柱C．三棱锥D．四棱锥2．如图是一个物体的三视图，则它是（）A．六棱柱B．六棱锥C．六面体D．不能确定3.如果已知一个有6个大小相同的正方体搭成的立体图形，它的左视图和俯视图分别如图所示，画出它的主视图。左视图俯视图提补作业：1．从不同方向观察如图所示的几何体，不可能看到的是（）ABCD2．用6个小正方体搭成的立体图形如图所示，试画出它的三视图。3．有五个正方体搭成的几何体的俯视图如图所示，则物体的主视图不可能是（）俯视图ABCD4.如图3.4-16所示，是由若干相同的小正方体搭成的物体的三视图，那么搭成这个物体的小正方体的个数是（）A、4个B、5个C、6个D、7个5.画下图3.4-17的几何体的三视图。6.画下图3.4-18的几何体的三视图。7.如图3.4-19，是由几个小正方体木块所搭成的几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数，请画出这个几何体的主视图、左视图。8.在桌上摆有一些大小相同的正方体木块，主视图、左视图如图3.4-20，要摆出这样的图形至少需要块正方体木块，至多需要块正方体木块。9.用一个小立方块搭一个几何体，它的主视图和俯视图如图所示，尝试画出所有可能的左视图。想一想，搭成这个几何体最少需要多少个小立方块？最多需要多少个小立方块？10.在桌面上，棱长为a的若干个正方体摆放成如图所示的模型.（1）模型中共有个正方体；（2）对模型的所有暴露面喷刷油漆，则刷油漆的总面积是.
