一模四腔端盖注塑模具设计说明书VIP免费

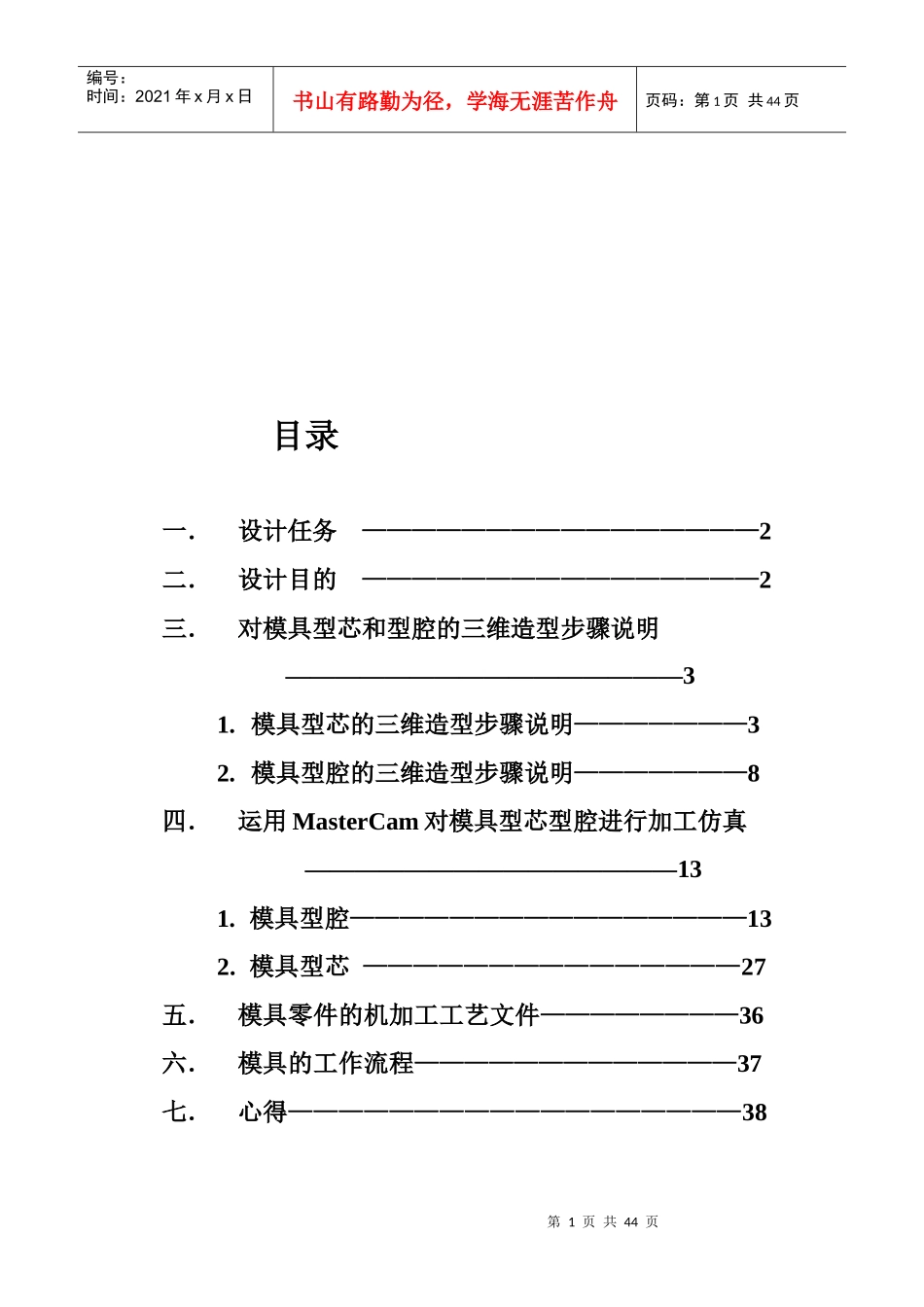

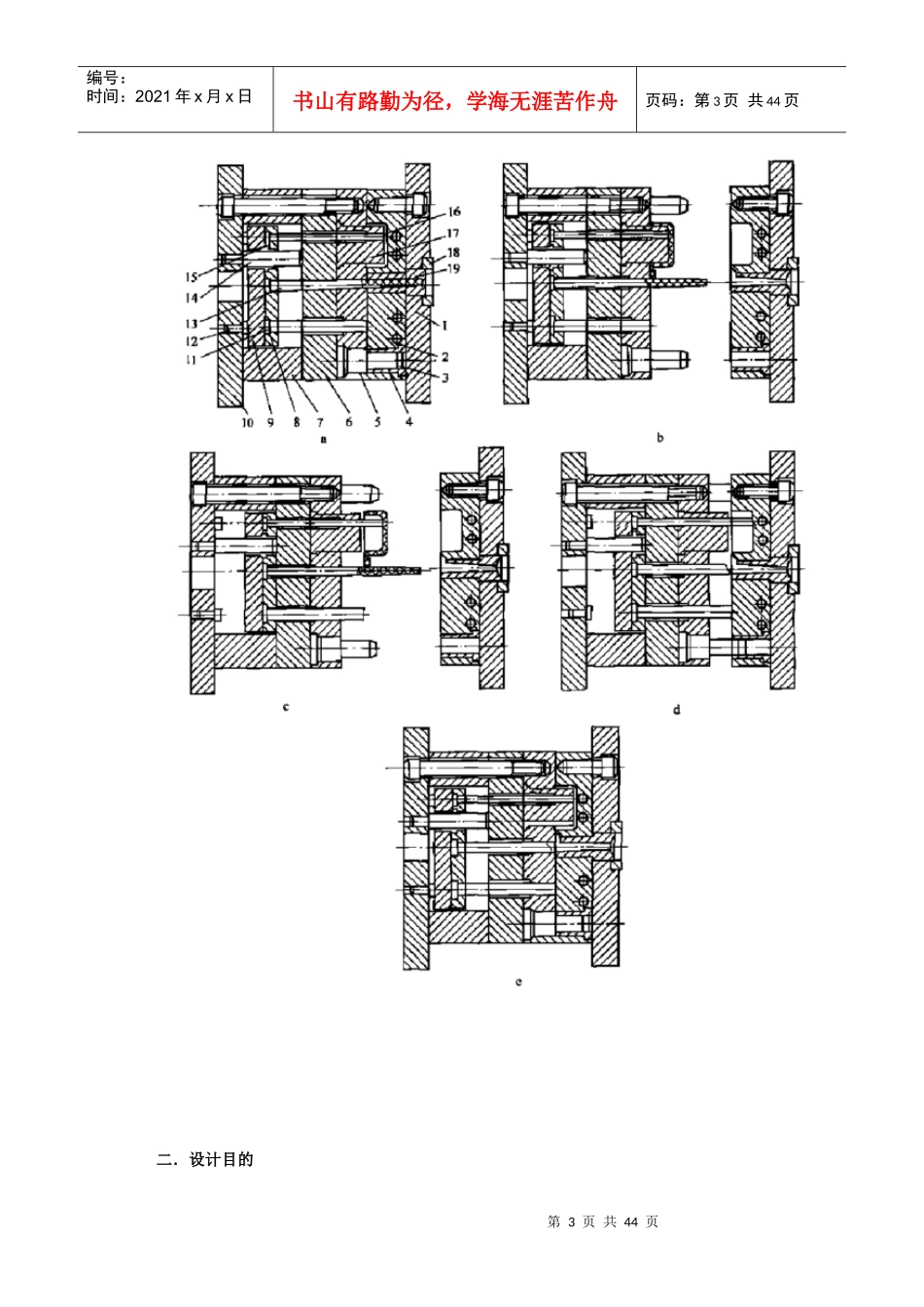

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页目录一．设计任务————————————————2二．设计目的————————————————2三．对模具型芯和型腔的三维造型步骤说明————————————————31.模具型芯的三维造型步骤说明———————32.模具型腔的三维造型步骤说明———————8四．运用MasterCam对模具型芯型腔进行加工仿真———————————————131.模具型腔————————————————132.模具型芯———————————————27五．模具零件的机加工工艺文件————————36六．模具的工作流程—————————————37七．心得——————————————————38第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页一．设计任务一模四腔端盖注塑模具第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页二．设计目的第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页我希望通过这次课程设计能巩固，扩大和强化自己所学到的理论知识与技能，提高自己设计计算，制图，编写技术文件的能力，在设计中培养自己的理论联系实际，严肃认真的工作作风和团结合作的精神，为我们最后进行的毕业设计和毕业后从事技术工作打下一个良好的基础。三.对模具型芯和型腔的三维造型步骤说明用Pro/E软件进行三维造型1.1创建新对象1在文件工具栏单击创建新对象2在类型选项组中选择零件，输入零件名称然后单击确定按钮。1.2创建模具型芯1拉伸1（1）点击绘图区右侧工具栏的拉伸按钮，屏幕上方出现拉伸特征操控面板。（2）单击放置/定义按钮，选取FRONT面，则弹出草绘界面。（3）在内部草绘区绘制一个300×300的正方形，单击确定按钮，系统返回零件设计模式。（4）在操控面板中指定拉伸深度为20，单击完成图标完成拉伸特征的建立。2定基准点PNT0（1）点击绘图区右侧工具栏的基准点按钮，屏幕将弹出基准点的特征操控面板。（2）在放置命令下点击拉伸体的一个300×300的面，在距2个轴线各75的地方确定基准点。3定基准面DTM1（1）点击绘图区右侧工具栏的基准面按钮，屏幕将弹出基准面的特征操控面板。（2）在放置命令下点击刚创建的PNT0，再点击面F5，使其穿过PNT0并与F5平行。然后单击确定按钮。4旋转1（1）点击绘图区右侧工具栏的旋转按钮，屏幕上方出现旋转特征操控面板。（2）单击放置/定义按钮，选取TOP面，则弹出草绘界面。（3）在内部草绘区单击复制按钮，复制长方形的上边线，在PNT0点处画旋转轴然后向图形中心轴方向画50的线在向上画46的线，将其封闭成一个长方形,如下图所示。单击确定按钮。第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页（4）在操控面板中指定旋转角度为360，单击完成图标完成旋转特征的建立。5镜像（1）选中要镜像的实体，点击绘图区右侧工具栏的镜像按钮，屏幕上方出现镜像特征操控面板。（2）选取一个面，点击完成按钮，则出现一个新的实体。（3）用此指令将刚旋转出来的实体分别镜像3个。6倒圆角1（1）点击绘图区右侧工具栏的倒圆角按钮，屏幕上方出现倒圆角特征操控面板。选择4个棱边，做半径为5的倒角。第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页如图所示7拉伸2（1）点击绘图区右侧工具栏的拉伸按钮，屏幕上方出现拉伸特征操控面板。（2）单击放置/定义按钮，选取板底面，则弹出草绘界面。（3）在内部草绘区绘制图示图形，单击确定按钮，系统返回零件设计模式。（4）在操控面板中指定拉伸深度为107，单击反向去除材料，单击完成图标完成拉伸特征的建立。8镜像（1）选中要镜像的实体，点击绘图区右侧工具栏的镜像按钮，屏幕上方出现镜像特征操控面板。（2）选取一个面，点击完成按钮，则出现一个新的实体。（3）用此指令将刚拉伸出来的实体分别镜像3个。9旋转2（1）点击绘图区右侧工具栏的旋转按钮，屏幕上...
