临时排水方案(3.10)VIP免费

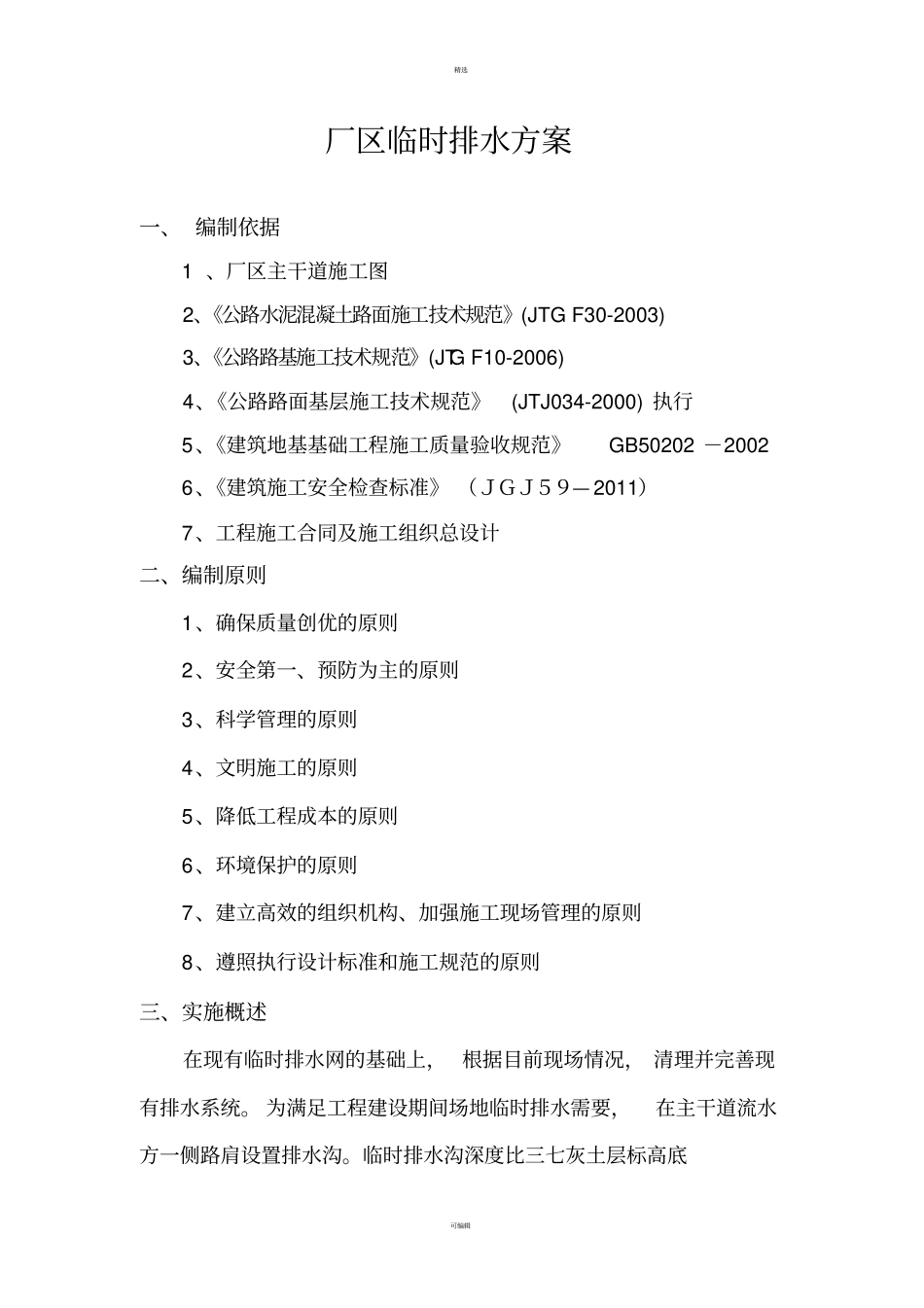

精选可编辑厂区临时排水方案一、编制依据1、厂区主干道施工图2、《公路水泥混凝土路面施工技术规范》(JTGF30-2003)3、《公路路基施工技术规范》(JTGF10-2006)4、《公路路面基层施工技术规范》(JTJ034-2000)执行5、《建筑地基基础工程施工质量验收规范》GB50202－20026、《建筑施工安全检查标准》（ＪＧＪ５９—2011）7、工程施工合同及施工组织总设计二、编制原则1、确保质量创优的原则2、安全第一、预防为主的原则3、科学管理的原则4、文明施工的原则5、降低工程成本的原则6、环境保护的原则7、建立高效的组织机构、加强施工现场管理的原则8、遵照执行设计标准和施工规范的原则三、实施概述在现有临时排水网的基础上，根据目前现场情况，清理并完善现有排水系统。为满足工程建设期间场地临时排水需要，在主干道流水方一侧路肩设置排水沟。临时排水沟深度比三七灰土层标高底精选可编辑100cm，排水沟两侧坡度1:0.5，沟底宽度50cm，沟上口宽度150cm。左侧路肩坡度2%，排水沟外侧路肩宽度50cm。在过路的地方埋设直径50cm圆管涵。排水沟流水方向总体是由东向西、由南向北将水流引至厂区西、北侧，在4#路北端与12#路北端设置两个雨水收集池，4#路北端雨水收集池东西长度8m，南北宽度5m，深度3m，方量为120m3；12#路北端雨水收集池南北长度5m，东西宽度5m，深度3m，方量为75m3。临时排水网涉及到厂区主干道3#、4#、11#、12#路，计划在5月底开始进行施工。四：施工组织1：主要施工机械一览表序号设备名称型号规格数量用于施工部位备注1挖掘机小型0.5m31路面完好2自卸汽车15方1路面完好2：主要人员一览表序号工种人数工作内容1现场管理1负责施工现场的技术管理以及机械及人工安排。2民工2人配合清理精选可编辑五、临时排水沟临时排水沟剖面图如下;六、圆管涵、集水井施工1、交叉路口穿道圆管涵及集水井铺设用直径0.5m圆管涵铺设在交叉路口，圆管涵底部铺厚度30cm砂垫层并用素土回填涵管两侧及管顶层圆管涵铺设管顶位置为路基顶面下50cm，以保证管顶有最小50cm的保护层。回填应分层填土、分层夯实，且必须左右对称同步回填。注意涵底坡度应与流水坡度一致。2、雨水收集池施工在厂区北侧适当位置设置雨水收集池两个。雨水收集池开挖用自泥灰结碎石保护层0.5m2.5m3m18m、12m3m1m2%0.5m说明：1、临时排水沟深度100cm，沟坡坡度1:0.5，沟底宽度50cm进行人工夯实，沟上口宽度150cm。流水侧路肩坡度2%，排水沟外侧路肩宽度50cm。土方断面数量=(0.5+1.5)×1÷2×1=1.0m3。2、临时排水沟沟底需要夯实，坡面需要人工拍实。挖出的土方用自卸汽车运输至指定地点存放。2%临时排水沟三七灰土层1.5m精选可编辑卸汽车将挖出的土方运至指定地点堆放、利用。人工将坡面修整平顺，并用铁锨拍实表土，并将排水沟与雨水收集池衔接处整修平顺。临时排水系统平面图精选可编辑精选可编辑
