万福时代广场B座(大都汇)项目配电安装工程施工组织设计VIP免费

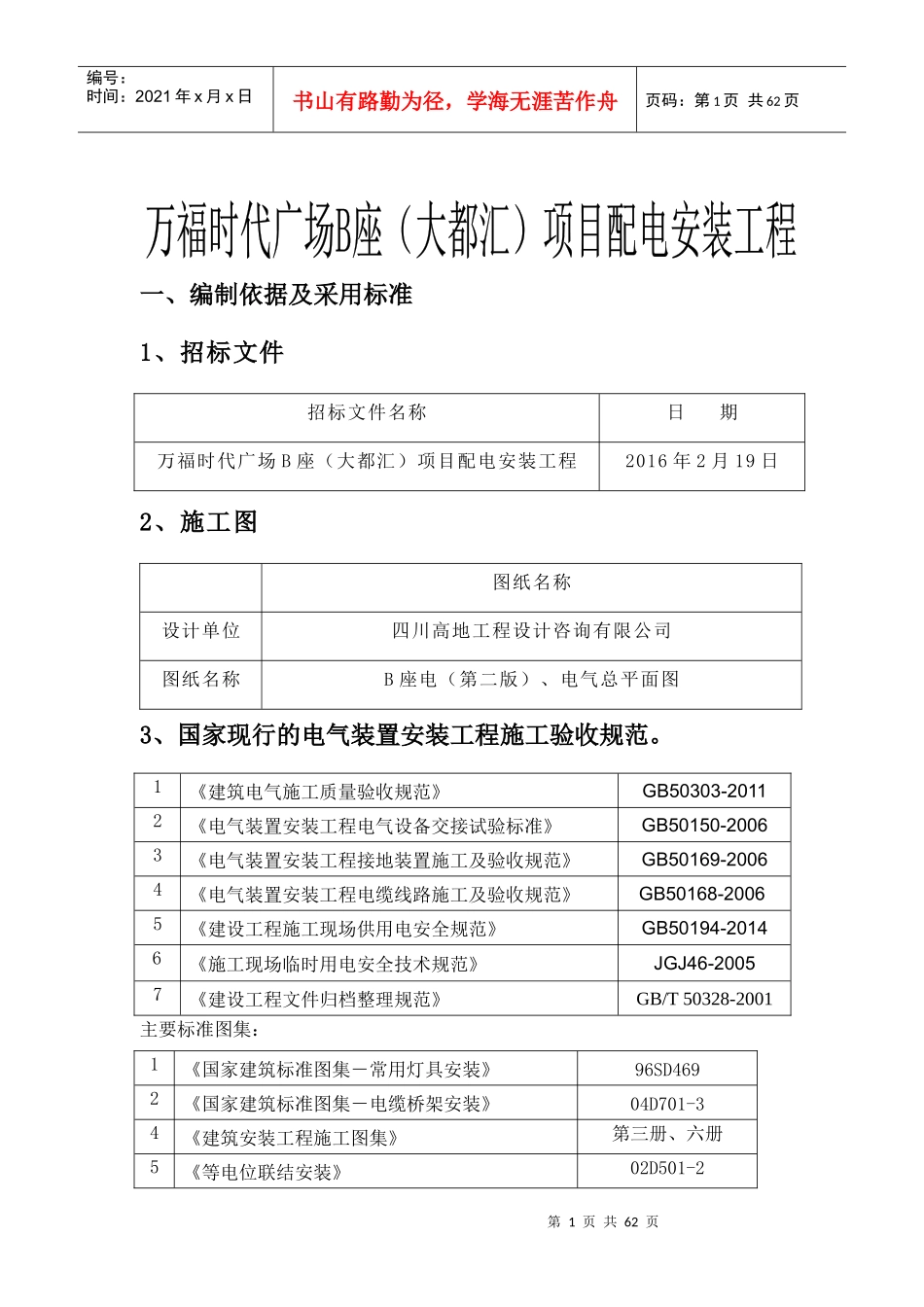

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页一、编制依据及采用标准1、招标文件招标文件名称日期万福时代广场B座（大都汇）项目配电安装工程2016年2月19日2、施工图图纸名称设计单位四川高地工程设计咨询有限公司图纸名称B座电（第二版）、电气总平面图3、国家现行的电气装置安装工程施工验收规范。1《建筑电气施工质量验收规范》GB50303-20112《电气装置安装工程电气设备交接试验标准》GB50150-20063《电气装置安装工程接地装置施工及验收规范》GB50169-20064《电气装置安装工程电缆线路施工及验收规范》GB50168-20065《建设工程施工现场供用电安全规范》GB50194-20146《施工现场临时用电安全技术规范》JGJ46-20057《建设工程文件归档整理规范》GB/T50328-2001主要标准图集：1《国家建筑标准图集－常用灯具安装》96SD4692《国家建筑标准图集－电缆桥架安装》04D701-34《建筑安装工程施工图集》第三册、六册5《等电位联结安装》02D501-2第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页6《建筑物防雷设施安装》99D501-1主要法规：1《中华人民共和国建筑法》主席令第91号2《中华人民共和国环境保护法》3《中华人民共和国计量法》4《中华人民共和国安全生产法》5《建设工程施工现场管理规定》建设部15号令6《建设工程质量管理条例》国务院令第279号7《工程建设标准强制性条文的通知》[2000]建标85号其他相关文件：1名称2《施工现场文明安全管理规定》3《质量、环保、职业健康安全管理综合管理体系文件》1.4本企业贯彻ISO-9002标准所制定的质量手册及相关程序文件；职业安全卫生管理体系OHSAS18001和ISO14001标准所制定的手册及相关程序文件。二、工程概况（一）建筑工程概况：工程简介：序号项目内容1工程名称万福时代广场B座（大都汇）项目配电安装工程2工程地址四川泸州泸县工业园C区3建设单位四川恒信伟业投资有限公司4设计单位四川高地工程设计咨询有限公司5监理单位6施工单位泸州市现代消防工程有限公司建筑设计概况:序号项目内容1建筑功能.地下停车场.商业楼工程2建筑特点设施完善、功能齐全、智能化建筑3建筑面积总建筑面积（㎡）52347第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页地下建筑面积（㎡）19591地上建筑面积（㎡）327564建筑层数地上5层地下2层5建筑层高（m）B座地下二层5.400地上一至五层5.400建筑总高（m）30.9基底标高（m）-10.8檐口标高（m）27室内外高差0.000（二）电气工程概况本工程电气系统包括电力、照明（含应急照明）系统；防雷保护、安全措施及接地保护等系统。1.低压配电系统1.1、负荷等级分类及容量：本商场为大型商场，商场备用照明、车库排污泵、防火卷帘、排烟风机、送风风机、消防电梯、消防控制室、消防稳压装置为一级消防负荷，容量为910.45KW；商场营业厅的正常照明用电、自动扶梯、空调、客货梯、弱电机房等设备用电为二级负荷，容量为为三级负荷，容量为37KW。商场设计80W/m22650KW；车库照明用电，总供电容量为3597.45KW。营业厅计算机系统用电为一级负荷中特别重要的负荷，计算机系统二装设计及施工时应安装在线式UPS不间断电源供电，保障计算机系统的用电安全。1.2、供电主电源：由市政电力管网引入一路10KV高压电源，进入负二层变配电房高压配电盘，经高压配电盘分配至本工程3台1250KVA干式变压器。1.3、应急电源：负二层发电机房选用一台主用功率为505kW的应急柴油发电机组作为备用电源（以一个防火分区发生火灾时需启用的消防设备容量之和计算）。当市电第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页停电、缺相、电压或频率超出范围，柴油发电机自动启动，供一级负荷供电；当市电恢复后，由ATS自动恢复市电供电，柴油发电机组经冷却延时后，自动停机。发电机为自带油箱的机组，持续供电时间不超过八个小时。发电机机组安装在负一层发电机房，发电机自启动信号取自4#~5#变压器低压侧母线电压，任意一台变压器断电时，发电机通过消防...
