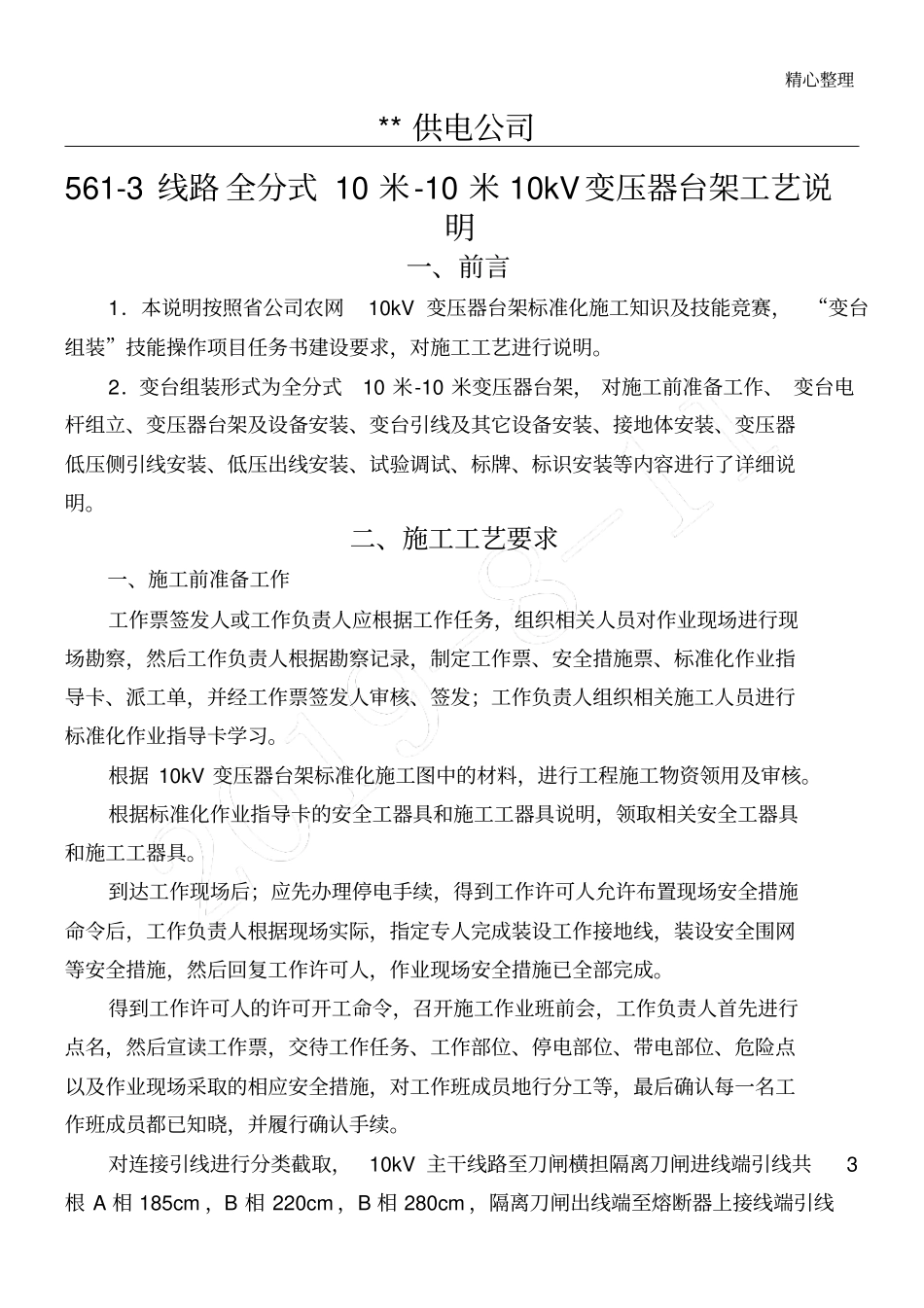

10kV变压器台架现场施工工艺说明_第1页
1/7

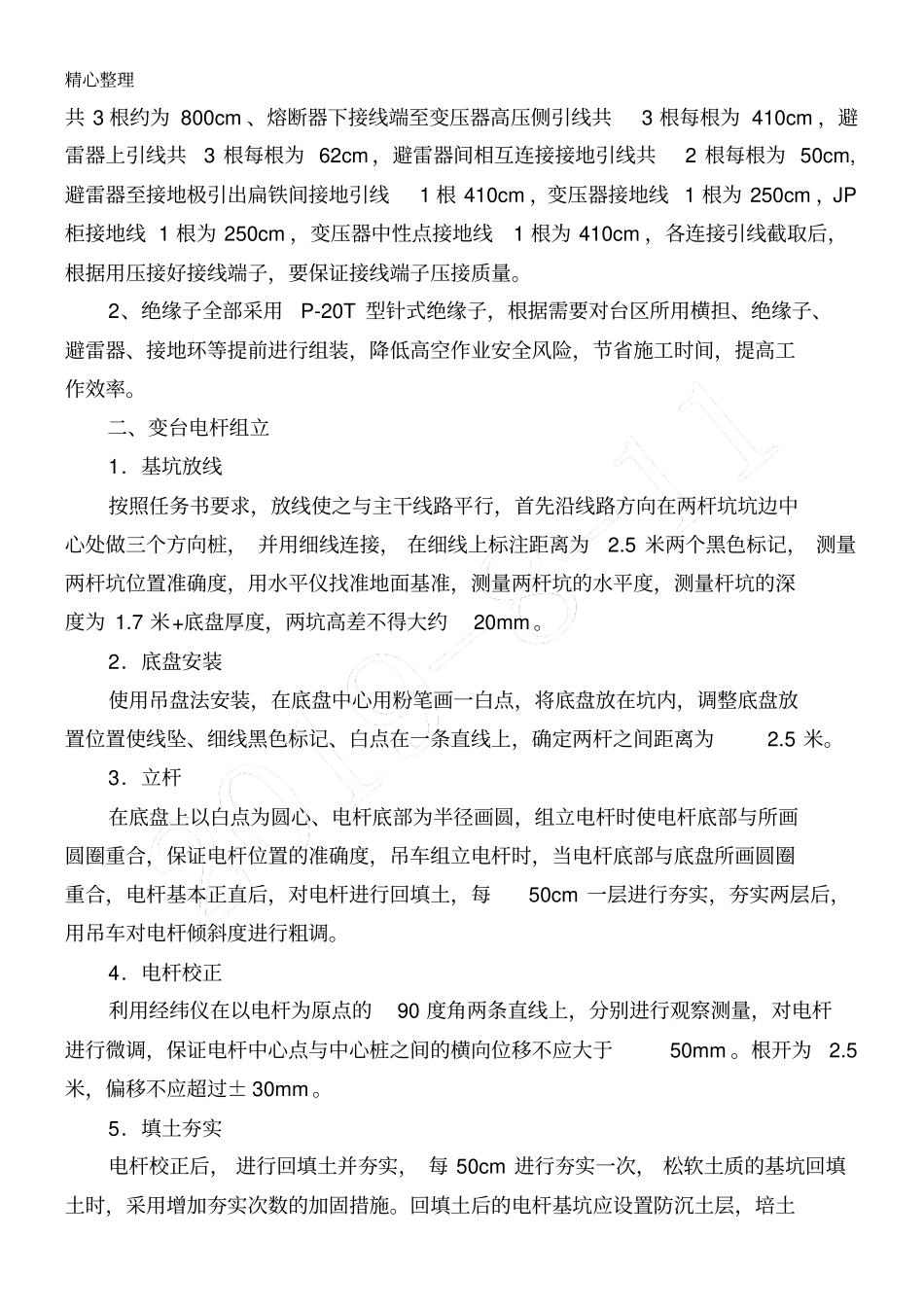

10kV变压器台架现场施工工艺说明_第2页
2/7

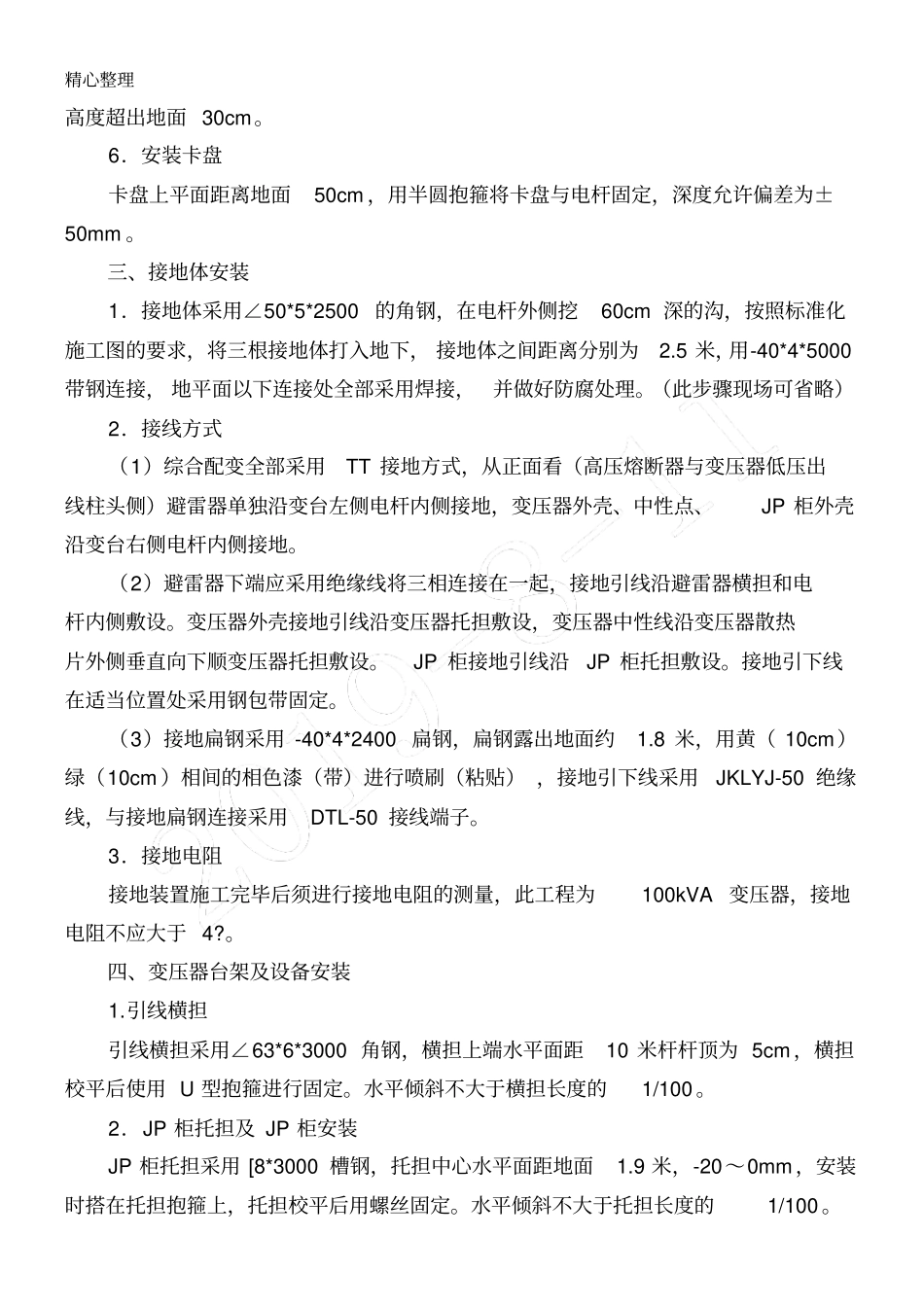

10kV变压器台架现场施工工艺说明_第3页
3/7
精心整理**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1.本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛,“变台组装”技能操作项目任务书建设要求,对施工工艺进行说明。2.变台组装形式为全分式10米-10米变压器台架,对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务,组织相关人员对作业现场进行现场勘察,然后工作负责人根据勘察记录,制定工作票、安全措施票、标准化作业指导卡、派工单,并经工作票签发人审核、签发;工作负责人组织相关施工人员进行标准化作业指导卡学习。根据10kV变压器台架标准化施工图中的材料,进行工程施工物资领用及审核。根据标准化作业指导卡的安全工器具和施工工器具说明,领取相关安全工器具和施工工器具。到达工作现场后;应先办理停电手续,得到工作许可人允许布置现场安全措施命令后,工作负责人根据现场实际,指定专人完成装设工作接地线,装设安全围网等安全措施,然后回复工作许可人,作业现场安全措施已全部完成。得到工作许可人的许可开工命令,召开施工作业班前会,工作负责人首先进行点名,然后宣读工作票,交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施,对工作班成员地行分工等,最后确认每一名工作班成员都已知晓,并履行确认手续。对连接引线进行分类截取,10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm,B相220cm,B相280cm,隔离刀闸出线端至熔断器上接线端引线精心整理共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm,避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm,避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为250cm,变压器中性点接地线1根为410cm,各连接引线截取后,根据用压接好接线端子,要保证接线端子压接质量。2、绝缘子全部采用P-20T型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险,节省施工时间,提高工作效率。二、变台电杆组立1.基坑放线按照任务书要求,放线使之与主干线路平行,首先沿线路方向在两杆坑坑边中心处做三个方向桩,并用细线连接,在细线上标注距离为2.5米两个黑色标记,测量两杆坑位置准确度,用水平仪找准地面基准,测量两杆坑的水平度,测量杆坑的深度为1.7米+底盘厚度,两坑高差不得大约20mm。2.底盘安装使用吊盘法安装,在底盘中心用粉笔画一白点,将底盘放在坑内,调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上,确定两杆之间距离为2.5米。3.立杆在底盘上以白点为圆心、电杆底部为半径画圆,组立电杆时使电杆底部与所画圆圈重合,保证电杆位置的准确度,吊车组立电杆时,当电杆底部与底盘所画圆圈重合,电杆基本正直后,对电杆进行回填土,每50cm一层进行夯实,夯实两层后,用吊车对电杆倾斜度进行粗调。4.电杆校正利用经纬仪在以电杆为原点的90度角两条直线上,分别进行观察测量,对电杆进行微调,保证电杆中心点与中心桩之间的横向位移不应大于50mm。根开为2.5米,偏移不应超过±30mm。5.填土夯实电杆校正后,进行回填土并夯实,每50cm进行夯实一次,松软土质的基坑回填土时,采用增加夯实次数的加固措施。回填土后的电杆基坑应设置防沉土层,培土精心整理高度超出地面30cm。6.安装卡盘卡盘上平面距离地面50cm,用半圆抱箍将卡盘与电杆固定,深度允许偏差为±50mm。三、接地体安装1.接地体采用∠50*5*2500的角钢,在电杆外侧挖60cm深的沟,按照标准化施工图的要求,将三根接地体打入地下,接地体之间距离分别为2.5米,用-40*4*5000带钢连接,地平面以下连接处全部采用焊接,并做好防腐处理。(此步骤现场可省略)2.接线方式(1)综合配变全部采用TT接地方式,从正面看(高压熔断器与变压器低压出线柱头侧)避雷器单独沿变台...
