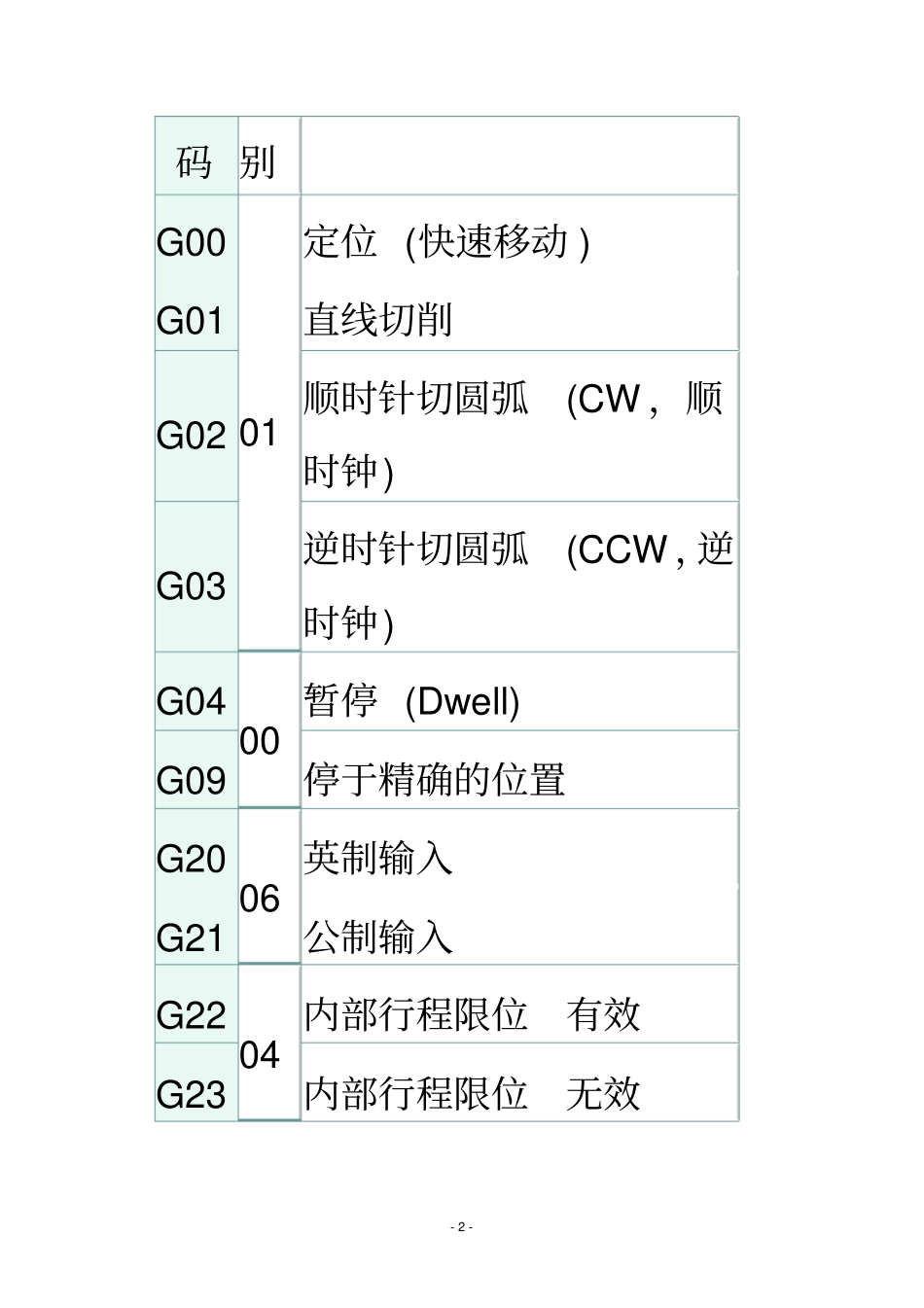

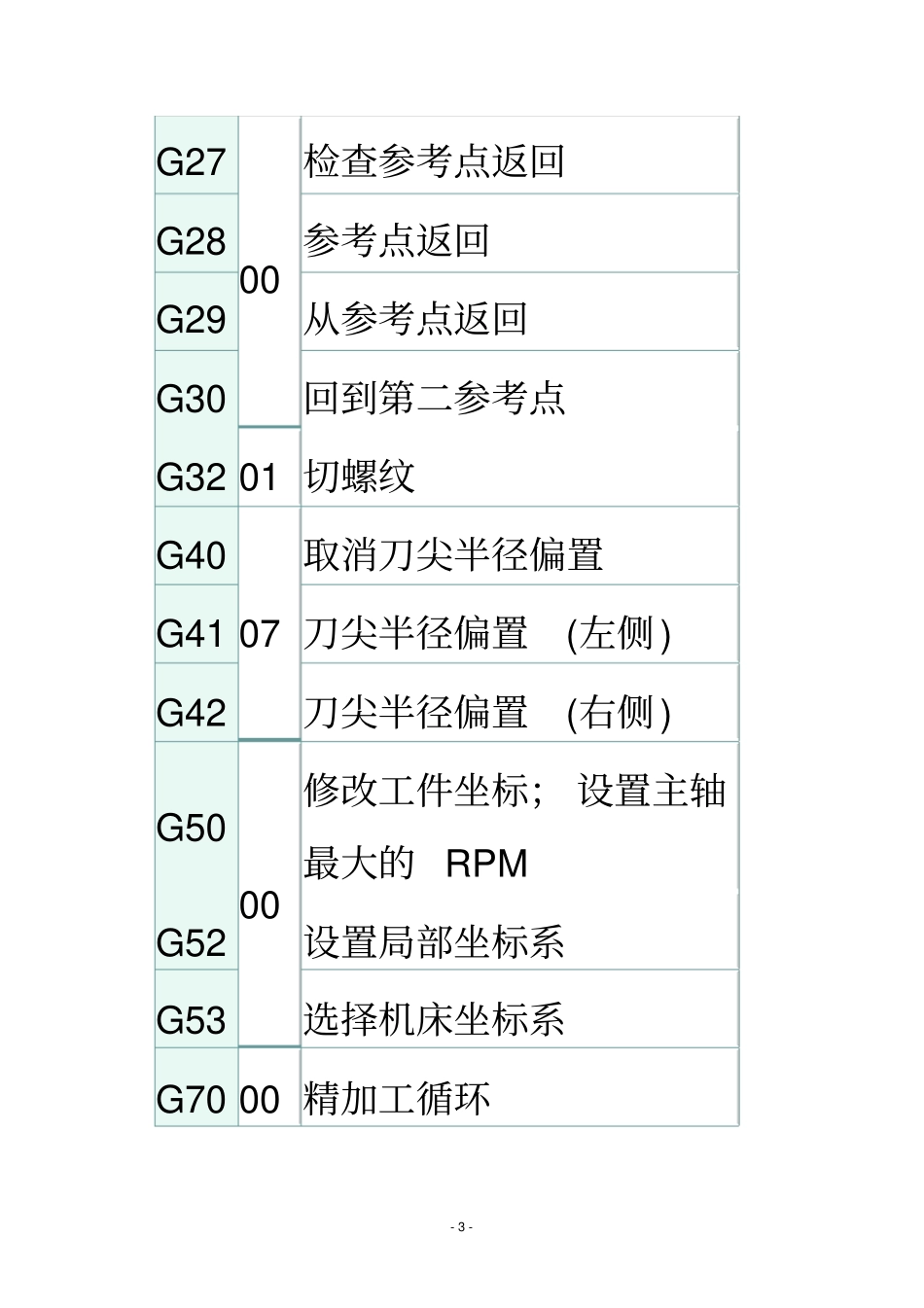

-1-FANUC0-TD系统G代码命令代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。反之，像原点返回代码就叫“一般代码”。每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。G代组解释-2-码别G0001定位(快速移动)G01直线切削G02顺时针切圆弧(CW，顺时钟)G03逆时针切圆弧(CCW，逆时钟)G0400暂停(Dwell)G09停于精确的位置G2006英制输入G21公制输入G2204内部行程限位有效G23内部行程限位无效-3-G2700检查参考点返回G28参考点返回G29从参考点返回G30回到第二参考点G3201切螺纹G4007取消刀尖半径偏置G41刀尖半径偏置(左侧)G42刀尖半径偏置(右侧)G5000修改工件坐标；设置主轴最大的RPMG52设置局部坐标系G53选择机床坐标系G7000精加工循环-4-G71内外径粗切循环G72台阶粗切循环G73成形重复循环G74Z向步进钻削G75X向切槽G76切螺纹循环G8010取消固定循环G83钻孔循环G84攻丝循环G85正面镗孔循环G87侧面钻孔循环G88侧面攻丝循环G89侧面镗孔循环-5-G9001(内外直径)切削循环G92切螺纹循环G94(台阶)切削循环G9612恒线速度控制G97恒线速度控制取消G9805每分钟进给率G99每转进给率代码解释G00定位1.格式G00X_Z_-6-这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。2.非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线，根据到达的顺序，机器-7-轴依次停止在命令指定的位置。3.直线定位刀具路径类似直线切削(G01)那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。4.举例N10G0X100Z65G01直线插补1.格式G01X(U)_Z(W)_F_;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位-8-置。X,Z:要求移动到的位置的绝对坐标值。U,W:要求移动到的位置的增量坐标值。2.举例-9-①绝对坐标程序G01X50.Z75.F0.2;X100.;②增量坐标程序G01U0.0W-75.F0.2;U50.圆弧插补(G02,G03)-10-1.格式G02(G03)X(U)__Z(W)__I__K__F__;G02(G03)X(U)__Z(W)__R__F__;G02–顺时钟(CW)G03–逆时钟(CCW)X,Z–在坐标系里的终点U,W–起点与终点之间的距离I,K–从起点到中心点的矢量(半径值)R–圆弧范围(最大180度)。-11-2.举例①绝对坐标系程序G02X100.Z90.I50.K0.F0.2或-12-G02X100.Z90.R50.F02;②增量坐标系程序G02U20.W-30.I50.K0.F0.2;或G02U20.W-30.R50.F0.2;第二原点返回(G30)坐标系能够用第二原点功能来设置。1.用参数(a,b)设置刀具起点的坐标值。点“a”和“b”是机床原点与起刀点之间的距离。2.在编程时用G30命令代替G50设置坐标系。-13-3.在执行了第一原点返回之后，不论刀具实际位置在那里，碰到这个命令时刀具便移到第二原点。4.更换刀具也是在第二原点进行的。切螺纹(G32)1.格式G32X(U)__Z(W)__F__;G32X(U)__Z(W)__E__;F–螺纹导程设置E–螺距(毫米)在编制切螺纹程序时应当带主轴转速RPM均匀控制的功能(G97)，并且要考虑螺纹部分的某些特性。在螺-14-纹切削方式下移动速率控制和主轴速率控制功能将被忽略。而且在送进保持按钮起作用时，其移动进程在完成一个切削循环后就停止了。2.举例G00X29.4;(1循环切削)G32Z-23.F0.2;G00X32;Z4.;-15-X29.;(2循环切削)G32Z-23.F0.2;G00X32.;Z4.刀具直径偏置功能(G40/G41/G42)1.格式G41X_Z_;G42X_Z_;-16-在刀具刃是尖利时，切削进程按照程序指定的形状执行不会发生问题。不过，真实的刀具刃是由圆弧构成的(刀尖半径)就像上图所示，在圆弧插补和攻螺纹的情况下刀尖半径会带来误差。2.偏置功能命令切削位置刀具路径G40取消刀具按程序路径的-17-移动G41右侧刀具从程序路径左侧移动G42左侧刀具从程序路径右侧移动补偿的原则取决于刀尖圆弧中心的动向，它总是与切削表面法向里的半径矢量不重合。因此，补偿的基准点是刀尖中心。通常，刀具长度和刀尖半径的补偿是按一个假想的刀刃为基准，因此为测量带来一些困难。-18-把这个原则用于刀具补偿，应当分别以X和Z的基准点来测量刀具...
