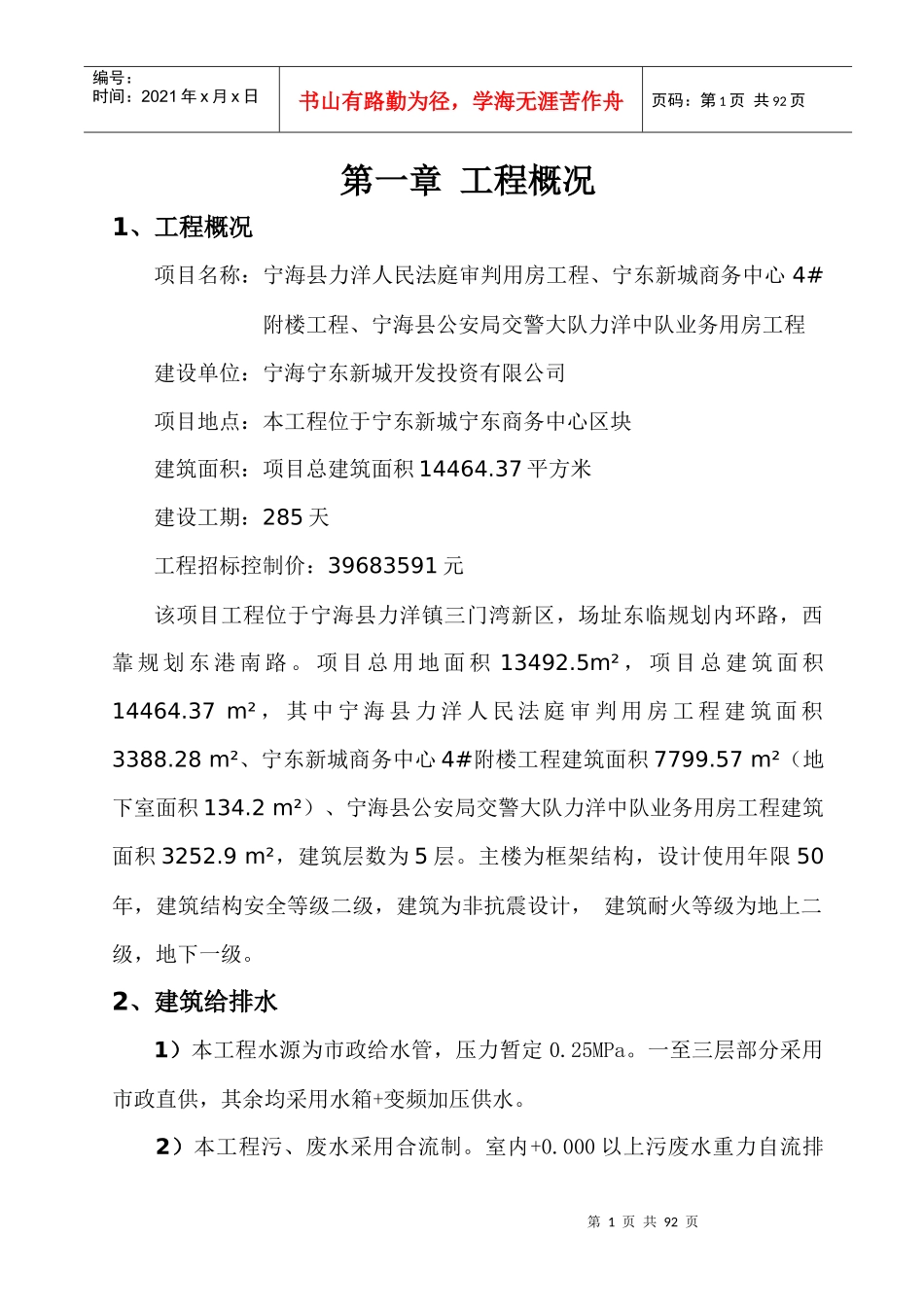

第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页第一章工程概况1、工程概况项目名称：宁海县力洋人民法庭审判用房工程、宁东新城商务中心4#附楼工程、宁海县公安局交警大队力洋中队业务用房工程建设单位：宁海宁东新城开发投资有限公司项目地点：本工程位于宁东新城宁东商务中心区块建筑面积：项目总建筑面积14464.37平方米建设工期：285天工程招标控制价：39683591元该项目工程位于宁海县力洋镇三门湾新区，场址东临规划内环路，西靠规划东港南路。项目总用地面积13492.5m²，项目总建筑面积14464.37m²，其中宁海县力洋人民法庭审判用房工程建筑面积3388.28m²、宁东新城商务中心4#附楼工程建筑面积7799.57m²（地下室面积134.2m²）、宁海县公安局交警大队力洋中队业务用房工程建筑面积3252.9m²，建筑层数为5层。主楼为框架结构，设计使用年限50年，建筑结构安全等级二级，建筑为非抗震设计，建筑耐火等级为地上二级，地下一级。2、建筑给排水1）本工程水源为市政给水管，压力暂定0.25MPa。一至三层部分采用市政直供，其余均采用水箱+变频加压供水。2）本工程污、废水采用合流制。室内+0.000以上污废水重力自流排第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页入室外污水管，室内+0.000以下废水压力排入室外污水管网。卫生间排水立管采用伸顶通气，底层卫生间单排。污水经化粪池预处理后排入市政污水管网。3）本工程消防水池及加压泵与4#附楼合用。消防水池设于4#附楼，有效容积216T，泵房内设置室内消火栓泵二台（一用一备）；喷淋泵两台（一用一备）。4#附楼屋顶设有有效容积18T不锈钢消防水箱一座及消防增压稳压设备一套。4）系统管线：①室内生活给水干管和立管采用钢塑管，DN100以下管道采用丝扣连接；DN100及以上采用沟槽连接支管采用PPR管，热熔连接。②消防栓管道、自喷管道采用内外璧热浸镀锌钢管，管径≤DN50的采用丝扣连接，阀门采用法兰连接；管径＞DN50的采用沟槽式连接，阀门采用法兰连接。③排水管、废水管、通气管采用UPVC管，粘结。雨水排水系统采用UPVC承压管，粘结。④与潜水泵连接的管道，水池水箱溢、泄水管、地下室排水管，均采用镀锌钢管，丝扣及法兰连接。5）生活给水管上采用全铜质闸阀；消防给水管上采用明杆球墨铸铁闸阀；压力排水管上的阀门采用铜芯球墨铸铁外壳闸阀；止回阀;生活给水泵、消防水泵出水管上安装防水锤消声缓闭止回阀，地下室潜水泵出口的止回阀采用球形污水止回阀，其他部位均采用普通止回阀；排气阀采用ARSX第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页系列。自喷系统水流指示器及其湿式报警阀前信号阀为RRHR型遥控信号阀（明杆式闸阀）。管路上阀门除常闭阀门外，一律常开；常闭阀门悬挂“此阀常闭”的标识。6）卫生间、阳台及空调搁板排水地漏采用无水封铸铁地漏，屋面采用87型雨水斗。7）室外眀露的给水管和消防管道均需做30mm像塑防冻保温。热水管、热水罐做50mm橡塑隔热保温。保温材料采用橡塑管壳，保温厚度为30mm；保护层采用玻璃布缠绕，外刷二道调和漆，外包镀锌铁皮。8）室内消火栓箱采用国际组合式消火栓，采用钢板箱体，铝合金门框，内设DN65栓口、Φ19单出口水枪、25m长衬胶水龙带各一个及25m长消防软卷盘一根，消防栓按钮和指示器一个；下设灭火器。消火栓安装在大于等于240mm的砖墙上时采用暗装，墙体厚度小于240mm时采用薄型消火栓，薄型消火栓采用旋转型栓口。每个消火栓箱下设3kg装收提式干粉磷酸铵盐灭火器，每点3具。其余单独设置的灭火器采用落地式灭火器箱，每点设置2具3kg装手提式干粉磷酸铵盐灭火器。自喷系统的喷头无吊顶处采用直立型喷头，走道、办公等有吊顶处采用隐蔽式吊顶型喷头。3、建筑电气1）供电电源：根据本工程的负荷等级，专用变配电为二级负荷用户，要求两路10KV电源供电，消防等二级负荷用电，主备电源引自变配电房二级负荷两段母线，三级负荷由一路电源供电。变配电房设于宁东新城商务第4页共92页第3页共92页编号：时间：2021年x月x日书山...
