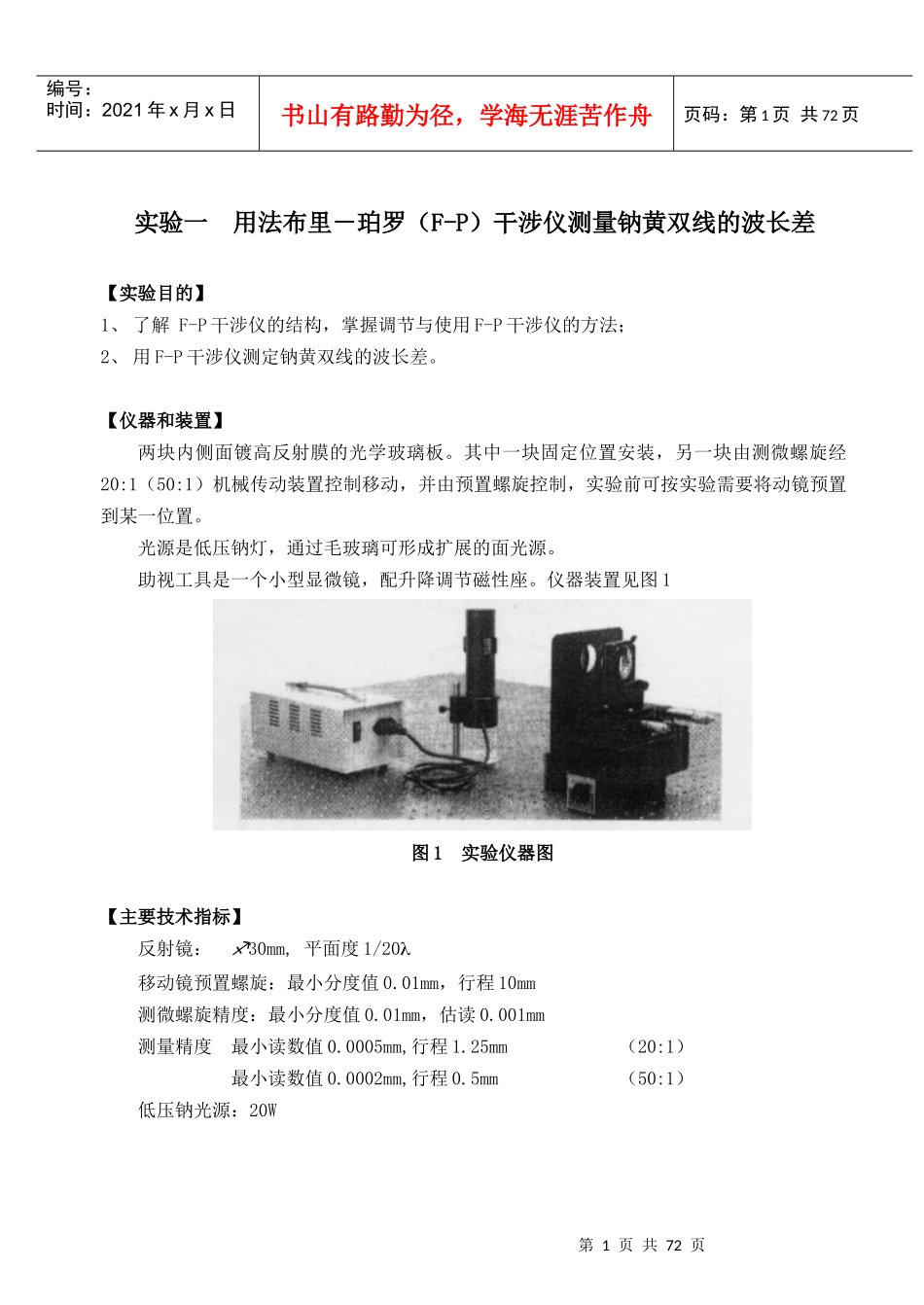

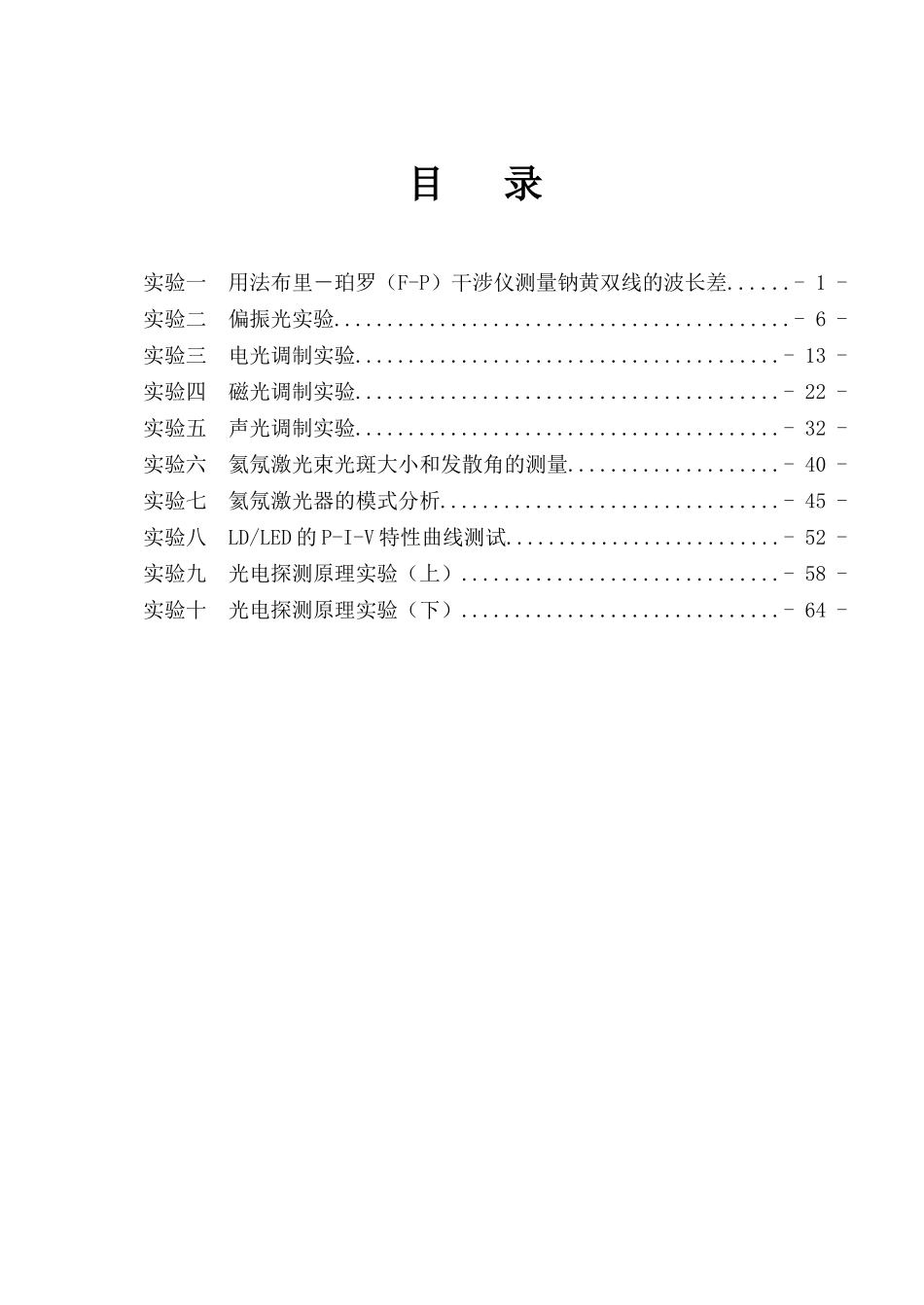

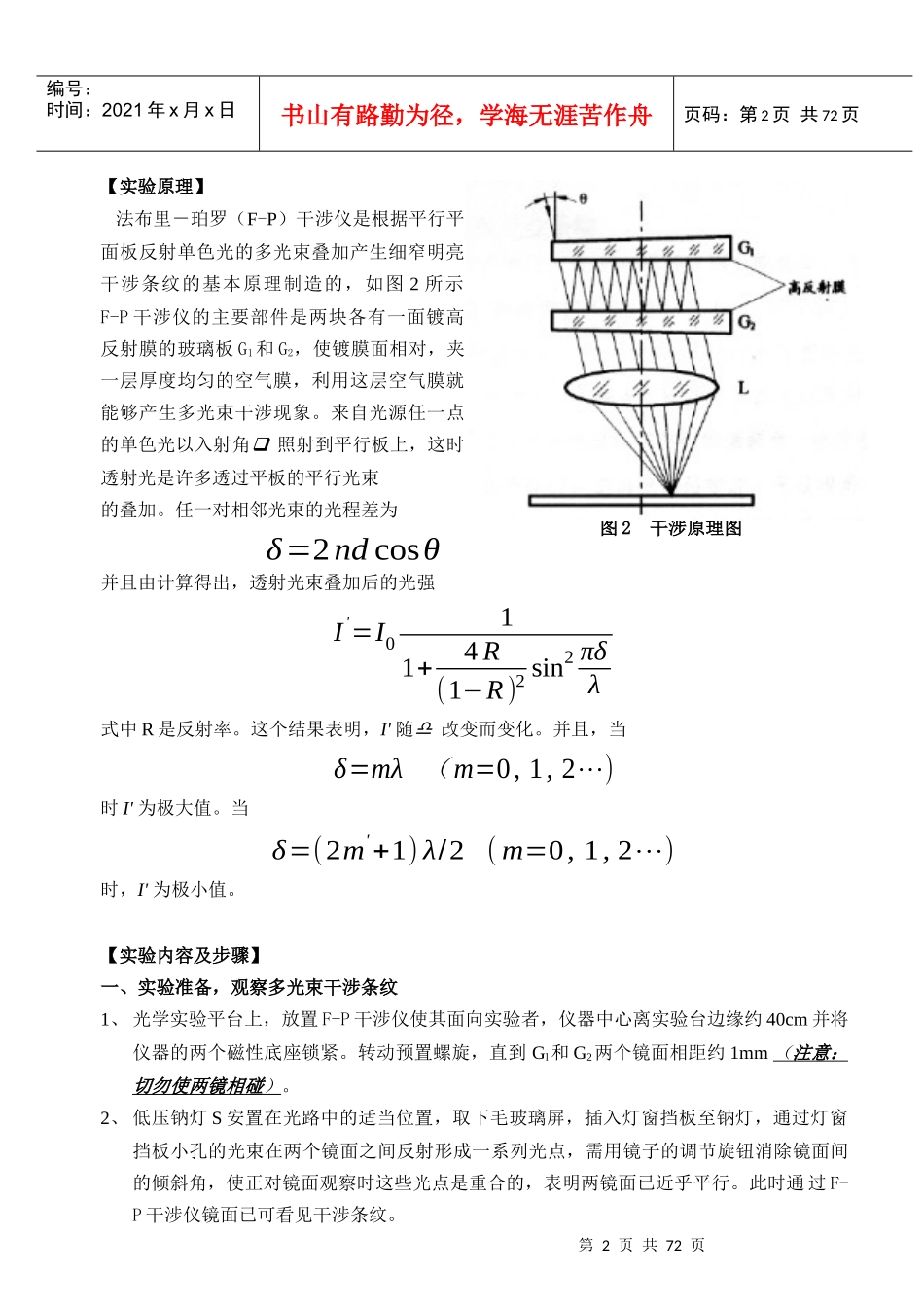

目录实验一用法布里－珀罗（F-P）干涉仪测量钠黄双线的波长差......-1-实验二偏振光实验...........................................-6-实验三电光调制实验........................................-13-实验四磁光调制实验........................................-22-实验五声光调制实验........................................-32-实验六氦氖激光束光斑大小和发散角的测量....................-40-实验七氦氖激光器的模式分析................................-45-实验八LD/LED的P-I-V特性曲线测试..........................-52-实验九光电探测原理实验（上）..............................-58-实验十光电探测原理实验（下）..............................-64-第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页实验一用法布里－珀罗（F-P）干涉仪测量钠黄双线的波长差【实验目的】1、了解F-P干涉仪的结构，掌握调节与使用F-P干涉仪的方法；2、用F-P干涉仪测定钠黄双线的波长差。【仪器和装置】两块内侧面镀高反射膜的光学玻璃板。其中一块固定位置安装，另一块由测微螺旋经20:1（50:1）机械传动装置控制移动，并由预置螺旋控制，实验前可按实验需要将动镜预置到某一位置。光源是低压钠灯，通过毛玻璃可形成扩展的面光源。助视工具是一个小型显微镜，配升降调节磁性座。仪器装置见图1图1实验仪器图【主要技术指标】反射镜：30mm,平面度1/20移动镜预置螺旋：最小分度值0.01mm，行程10mm测微螺旋精度：最小分度值0.01mm，估读0.001mm测量精度最小读数值0.0005mm,行程1.25mm（20:1）最小读数值0.0002mm,行程0.5mm（50:1）低压钠光源：20W第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页【实验原理】法布里－珀罗（F-P）干涉仪是根据平行平面板反射单色光的多光束叠加产生细窄明亮干涉条纹的基本原理制造的，如图2所示，F-P干涉仪的主要部件是两块各有一面镀高反射膜的玻璃板G1和G2，使镀膜面相对，夹一层厚度均匀的空气膜，利用这层空气膜就能够产生多光束干涉现象。来自光源任一点的单色光以入射角照射到平行板上，这时透射光是许多透过平板的平行光束的叠加。任一对相邻光束的光程差为并且由计算得出，透射光束叠加后的光强I'=I011+4R(1−R)2sin2πδλ式中R是反射率。这个结果表明，I'随改变而变化。并且，当δ=mλ（m=0,1,2⋯)时I'为极大值。当δ=(2m'+1)λ/2(m=0,1,2⋯)时，I'为极小值。【实验内容及步骤】一、实验准备，观察多光束干涉条纹1、光学实验平台上，放置F-P干涉仪使其面向实验者，仪器中心离实验台边缘约40cm并将仪器的两个磁性底座锁紧。转动预置螺旋，直到Gl和G2两个镜面相距约1mm（注意：切勿使两镜相碰）。2、低压钠灯S安置在光路中的适当位置，取下毛玻璃屏，插入灯窗挡板至钠灯，通过灯窗挡板小孔的光束在两个镜面之间反射形成一系列光点，需用镜子的调节旋钮消除镜面间的倾斜角，使正对镜面观察时这些光点是重合的，表明两镜面已近乎平行。此时通过F-P干涉仪镜面已可看见干涉条纹。图2干涉原理图δ=2ndcosθ第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页3、离F—P干涉仪镜面约10cm处放置f=45透镜，离透镜约20cm（两底座之间）处放置小型显微镜。此时取下灯窗挡板，再在F-P干涉仪上插入毛玻璃屏FG形成面光源，就能够从该系统（图3）的轴向观察到一系列明亮细锐的多光束干涉圆环。经过更细致的调节，当圆环很清晰且干涉环不随眼睛的移动发生直径大小的变化，表明两个镜面已经严格平行了。图3观察多光束干涉条纹二、测定钠黄双线的波长差照亮毛玻璃屏FG的钠灯发出的两种波长的黄光各产生一套同心的圆形干涉条纹。预置螺旋和透镜不动，调节测微螺旋，在移动动镜改变G1和G2距离（注意勿使两镜相碰）的过程中，可以发现，在某长度上，这两套干涉环会重叠起来，此时干涉环看起来最为稀疏；而在另一长度上，一套干涉环恰好夹在另一套干涉环中间，此时干涉环看起来最为密集。仔细操作，可以相当准确地测定这...
