中低等级大掺量粉煤灰混凝土性能研究doc-中低等级大掺量VIP免费

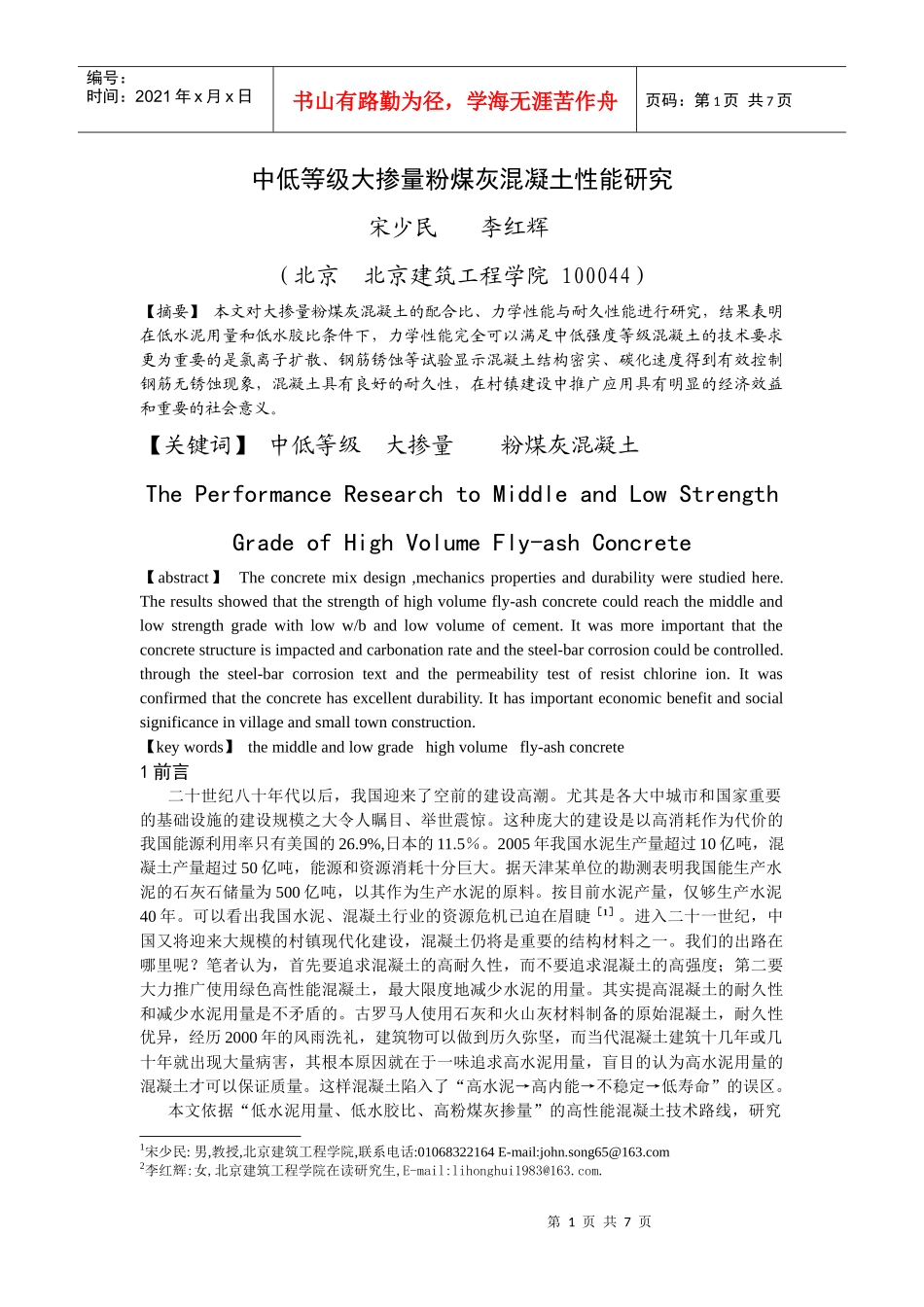

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页中低等级大掺量粉煤灰混凝土性能研究宋少民1李红辉2（北京北京建筑工程学院100044）【摘要】本文对大掺量粉煤灰混凝土的配合比、力学性能与耐久性能进行研究，结果表明在低水泥用量和低水胶比条件下，力学性能完全可以满足中低强度等级混凝土的技术要求更为重要的是氯离子扩散、钢筋锈蚀等试验显示混凝土结构密实、碳化速度得到有效控制钢筋无锈蚀现象，混凝土具有良好的耐久性，在村镇建设中推广应用具有明显的经济效益和重要的社会意义。【关键词】中低等级大掺量粉煤灰混凝土ThePerformanceResearchtoMiddleandLowStrengthGradeofHighVolumeFly-ashConcrete【abstract】Theconcretemixdesign,mechanicspropertiesanddurabilitywerestudiedhere.Theresultsshowedthatthestrengthofhighvolumefly-ashconcretecouldreachthemiddleandlowstrengthgradewithloww/bandlowvolumeofcement.Itwasmoreimportantthattheconcretestructureisimpactedandcarbonationrateandthesteel-barcorrosioncouldbecontrolled.throughthesteel-barcorrosiontextandthepermeabilitytestofresistchlorineion.Itwasconfirmedthattheconcretehasexcellentdurability.Ithasimportanteconomicbenefitandsocialsignificanceinvillageandsmalltownconstruction.【keywords】themiddleandlowgradehighvolumefly-ashconcrete1前言二十世纪八十年代以后，我国迎来了空前的建设高潮。尤其是各大中城市和国家重要的基础设施的建设规模之大令人瞩目、举世震惊。这种庞大的建设是以高消耗作为代价的我国能源利用率只有美国的26.9%,日本的11.5％。2005年我国水泥生产量超过10亿吨，混凝土产量超过50亿吨，能源和资源消耗十分巨大。据天津某单位的勘测表明我国能生产水泥的石灰石储量为500亿吨，以其作为生产水泥的原料。按目前水泥产量，仅够生产水泥40年。可以看出我国水泥、混凝土行业的资源危机已迫在眉睫［1］。进入二十一世纪，中国又将迎来大规模的村镇现代化建设，混凝土仍将是重要的结构材料之一。我们的出路在哪里呢？笔者认为，首先要追求混凝土的高耐久性，而不要追求混凝土的高强度；第二要大力推广使用绿色高性能混凝土，最大限度地减少水泥的用量。其实提高混凝土的耐久性和减少水泥用量是不矛盾的。古罗马人使用石灰和火山灰材料制备的原始混凝土，耐久性优异，经历2000年的风雨洗礼，建筑物可以做到历久弥坚，而当代混凝土建筑十几年或几十年就出现大量病害，其根本原因就在于一味追求高水泥用量，盲目的认为高水泥用量的混凝土才可以保证质量。这样混凝土陷入了“高水泥→高内能→不稳定→低寿命”的误区。本文依据“低水泥用量、低水胶比、高粉煤灰掺量”的高性能混凝土技术路线，研究1宋少民:男,教授,北京建筑工程学院,联系电话:01068322164E-mail:john.song65@163.com2李红辉:女,北京建筑工程学院在读研究生,E-mail:lihonghui1983@163.com.第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页中低等级大掺量粉煤灰混凝土的性能，以期可以满足绿色高性能混凝土要求作为村镇建设积极推广的混凝土品种之一，符合可持续发展之需要。2原材料2.1水泥的性能本次试验采用的是北京市兴发水泥有限公司生产的普通硅酸盐水泥，强度等级为42.5MPa。表1水泥的主要性能检项目标准稠度用水量初凝时间终凝时间细度安定性(雷式法)抗折强度（MPa）抗压强度(MPa)3d28d3d28d结果27%3.0h4.9h1.0%合格4.968.6922.048.02.2粉煤灰各项物理化学指标本次试验所采用的粉煤灰是北京市石景山电厂的活化II级粉煤灰。经试验分析，其化学成分如表2。表2粉煤灰的主要成分为SiO2和Al2O3，其主要矿物组成为圆球形铝硅质玻璃球和结晶型石英，活性组分为铝硅质玻璃球。粉煤灰的主要物理性能见表3。表2粉煤灰化学成分化学成分SiO2Al2O3CaOMgOSO3Fe2O3烧失量含量（%）54.8832.121.931.451.464.283.82表3粉煤灰的主要物理性能细度(45μm筛余量，%)需水量比(%)含水率(%)表观密度(g/cm3)堆积密度(g/cm3)15.3970.62.2...
