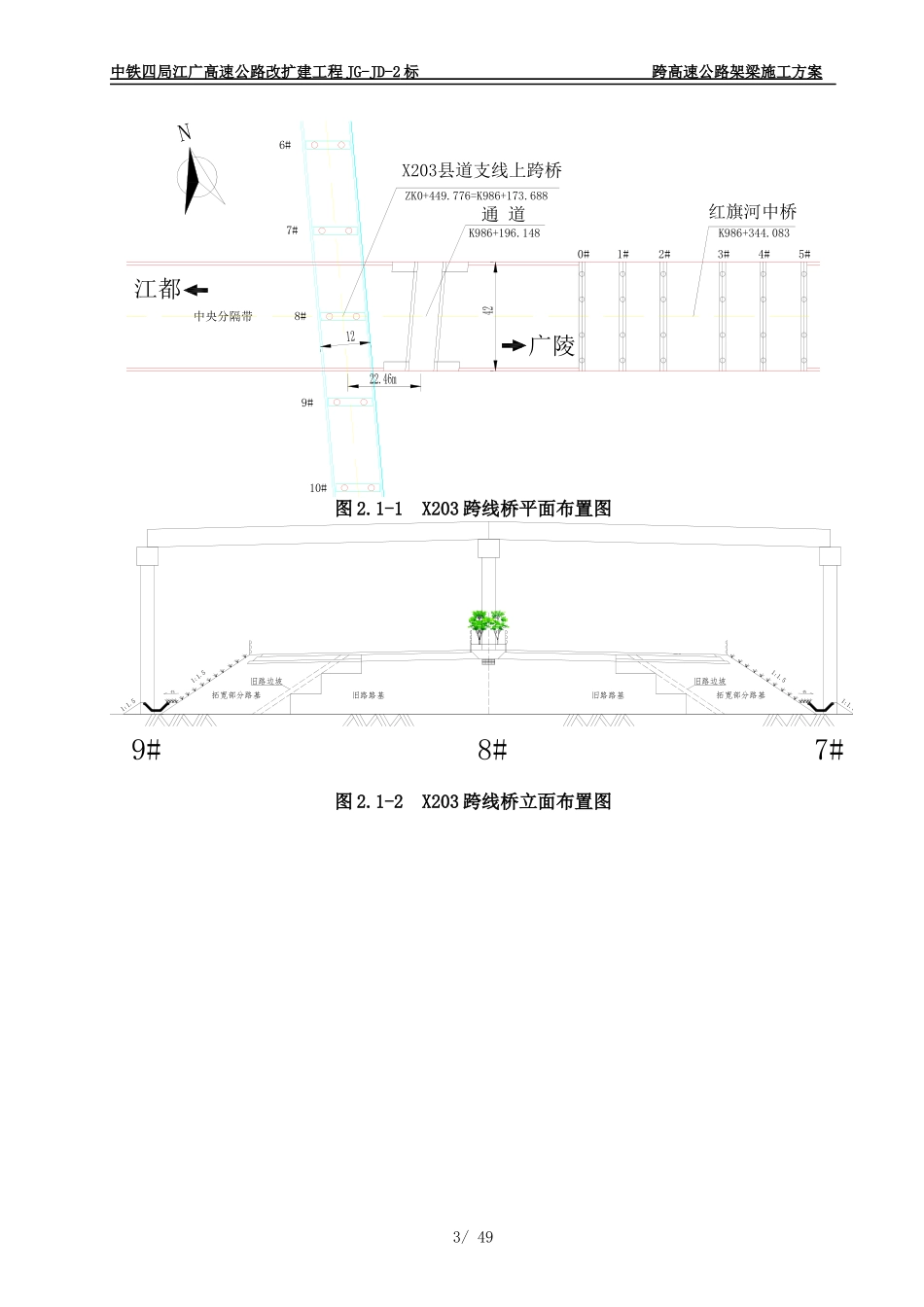

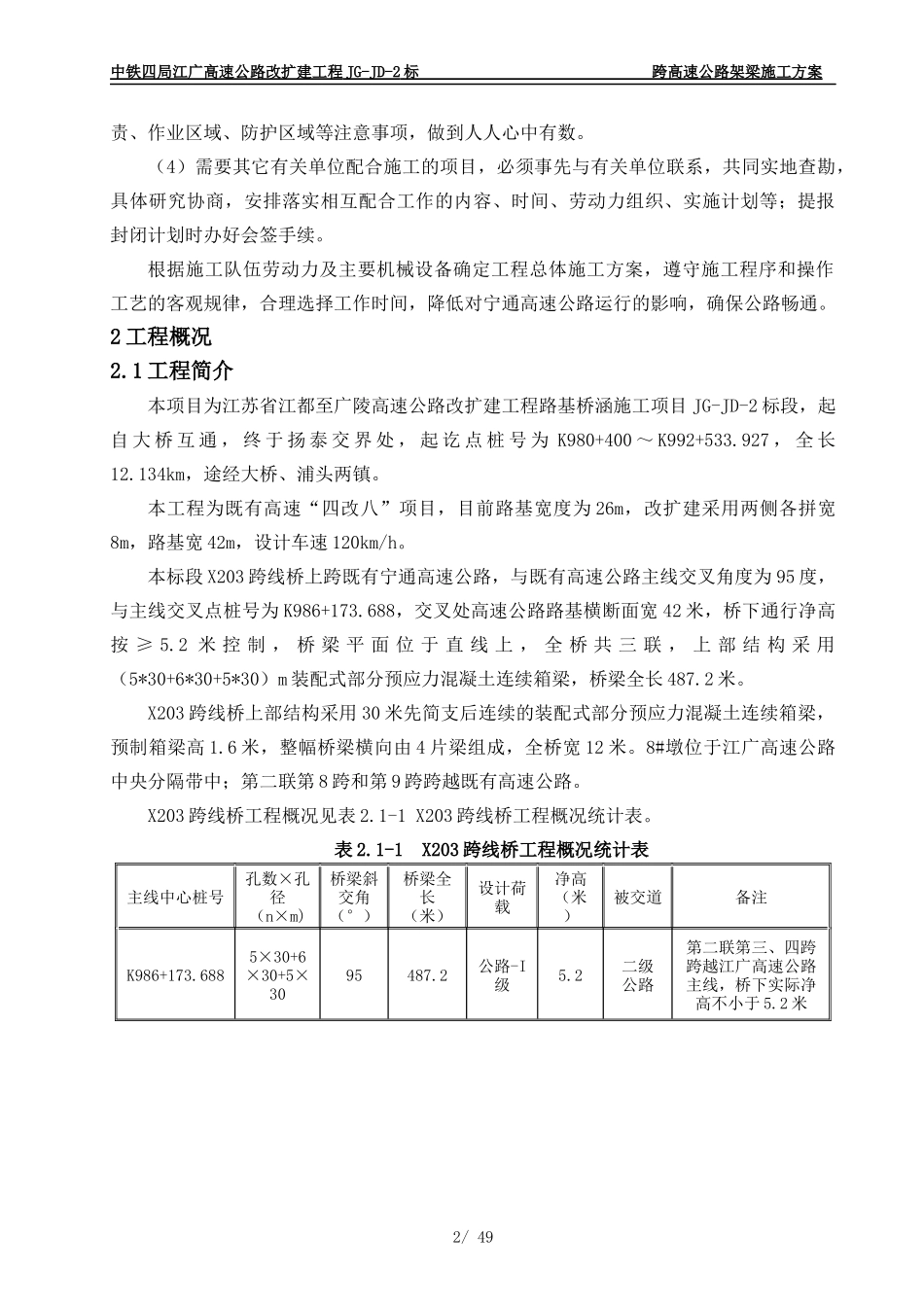

中铁四局江广高速公路改扩建工程JG-JD-2标跨高速公路架梁施工方案X203跨线桥跨高速公路箱梁架设交通组织施工方案1编制依据及原则1.1编制依据(1)江苏省江都至广陵高速公路改扩建工程施工招标文件;(2)江苏省江都至广陵高速公路改扩建工程JG-JD-2标施工合同协议书;(3)江苏省江都至广陵高速公路改扩建工程JG-JD-2标施工图设计文件;(4)施工现场调查资料及业主下达的施工计划。(5)标准、规范及其它参考资料:1)《中华人民共和国安全生产法》;2)《公路养护作业技术规程》(JTGH30-2015);3)《公路工程质量检验评定标准》(JTGF80/1-2004);4)《公路桥涵施工技术规范》(JTG/TF50-2011);5)《公路工程施工安全技术规范》(JTGF90—2015);6)《路桥施工计算手册》7)《江苏省高速公路施工标准化指南》8)《施工现场临时用电安全技术规程》(JGJ46-2005);9)《危险性较大的分部分项工程安全管理办法》(建质(2009)87号文);10)《起重机械安全规程》(GB6067.1-2010);11)《起重吊装指挥信号》(GB5082-1985);12)《起重机用钢丝绳检验和报废实用规范》(GB/T5972-2009);13)《特种设备安全技术规程-桥式起重机安全技术监察规程》(TSGQ0002-2008)。14)《江苏省高速公路建设现场安全管理标准化指南》15)《江苏省施工路段管理办法》1.2编制原则(1)施工前,首先向宁通高速公路管理部门宁通高速路政提出施工申请,同时主动接受宁通高速公路管理单位对施工单位的施工作业进行的全过程监督。(2)工地防护员必须经过严格训练和考试合格的职工担任,一经派定后不得任意调换。防护人员在执行防护工作时,必须坚守岗位,如因事暂时离开岗位时则安排合格人员代替。(3)对进入工地施工人员要进行一次针对本工程特点的安全技术教育,明确工作职1/49中铁四局江广高速公路改扩建工程JG-JD-2标跨高速公路架梁施工方案责、作业区域、防护区域等注意事项,做到人人心中有数。(4)需要其它有关单位配合施工的项目,必须事先与有关单位联系,共同实地查勘,具体研究协商,安排落实相互配合工作的内容、时间、劳动力组织、实施计划等;提报封闭计划时办好会签手续。根据施工队伍劳动力及主要机械设备确定工程总体施工方案,遵守施工程序和操作工艺的客观规律,合理选择工作时间,降低对宁通高速公路运行的影响,确保公路畅通。2工程概况2.1工程简介本项目为江苏省江都至广陵高速公路改扩建工程路基桥涵施工项目JG-JD-2标段,起自大桥互通,终于扬泰交界处,起讫点桩号为K980+400~K992+533.927,全长12.134km,途经大桥、浦头两镇。本工程为既有高速“四改八”项目,目前路基宽度为26m,改扩建采用两侧各拼宽8m,路基宽42m,设计车速120km/h。本标段X203跨线桥上跨既有宁通高速公路,与既有高速公路主线交叉角度为95度,与主线交叉点桩号为K986+173.688,交叉处高速公路路基横断面宽42米,桥下通行净高按≥5.2米控制,桥梁平面位于直线上,全桥共三联,上部结构采用(5*30+6*30+5*30)m装配式部分预应力混凝土连续箱梁,桥梁全长487.2米。X203跨线桥上部结构采用30米先简支后连续的装配式部分预应力混凝土连续箱梁,预制箱梁高1.6米,整幅桥梁横向由4片梁组成,全桥宽12米。8#墩位于江广高速公路中央分隔带中;第二联第8跨和第9跨跨越既有高速公路。X203跨线桥工程概况见表2.1-1X203跨线桥工程概况统计表。表2.1-1X203跨线桥工程概况统计表主线中心桩号孔数×孔径(n×m)桥梁斜交角(°)桥梁全长(米)设计荷载净高(米)被交道备注K986+173.6885×30+6×30+5×3095487.2公路-I级5.2二级公路第二联第三、四跨跨越江广高速公路主线,桥下实际净高不小于5.2米2/49中铁四局江广高速公路改扩建工程JG-JD-2标跨高速公路架梁施工方案图2.1-1X203跨线桥平面布置图图2.1-2X203跨线桥立面布置图3/49中央分隔带江都广陵0#1#2#3#4#5#ZK0+449.776=K986+173.688K986+344.083红旗河中桥X203县道支线上跨桥K986+196.148通道N9#8#7#6#10#拓宽部分路基旧路边坡1:1.54%旧路路基1:1.5拓宽部分路基旧路边坡1:1.54%旧路路基1:1.57#8#9#中铁四局江广高速公路改扩建工程JG-JD-2标跨高速公路架梁施...
