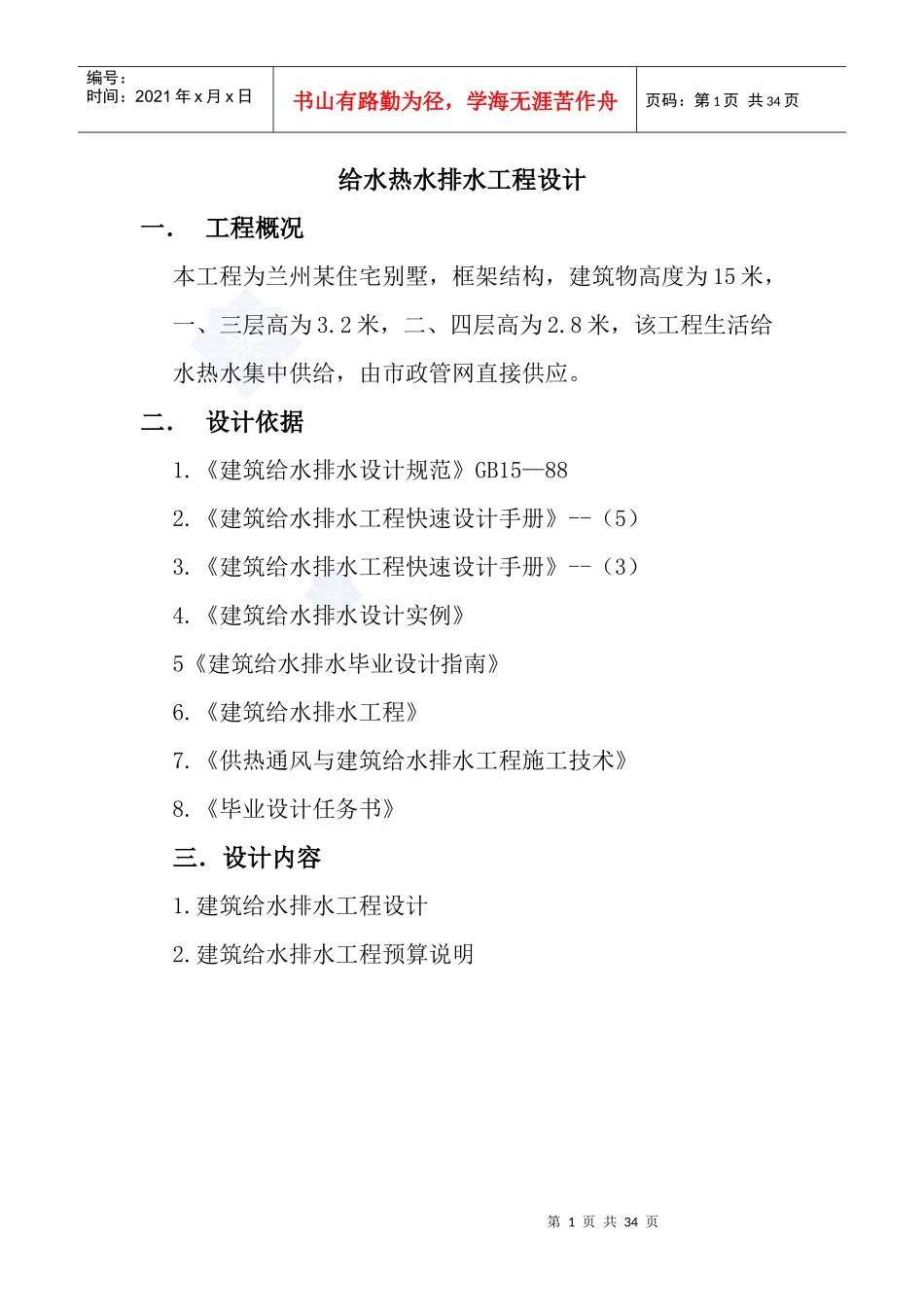

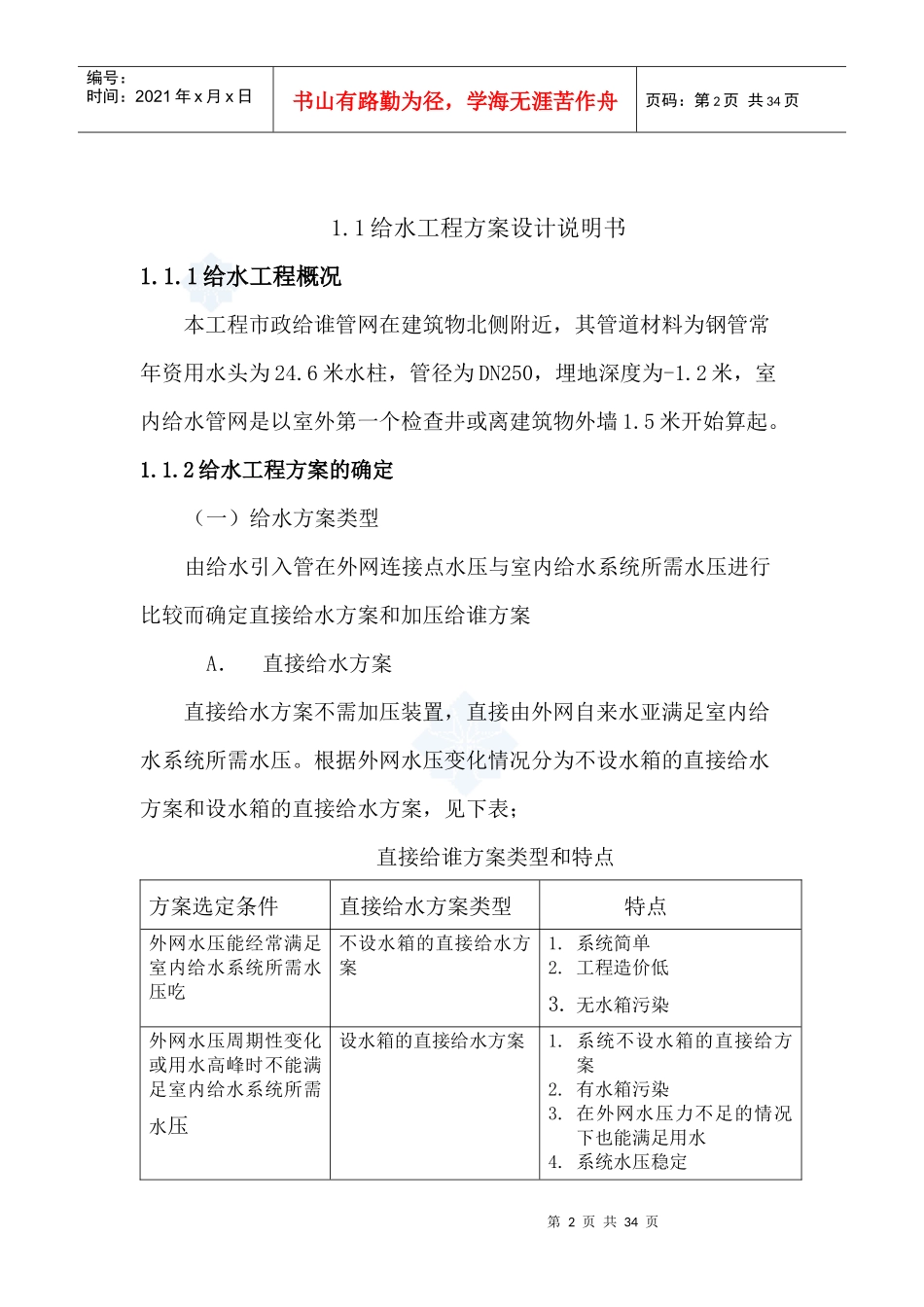

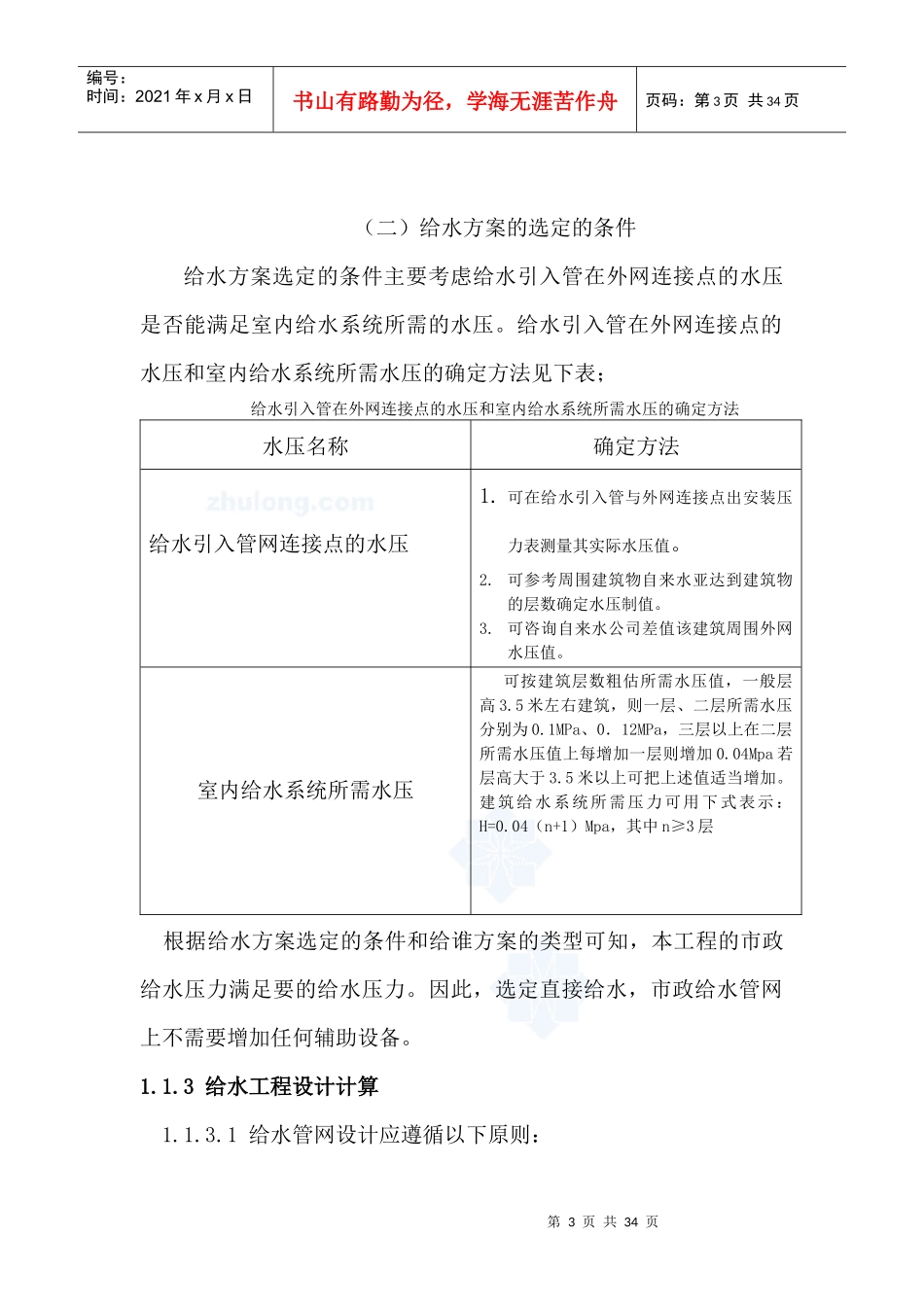

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页给水热水排水工程设计一．工程概况本工程为兰州某住宅别墅，框架结构，建筑物高度为15米，一、三层高为3.2米，二、四层高为2.8米，该工程生活给水热水集中供给，由市政管网直接供应。二．设计依据1.《建筑给水排水设计规范》GB15—882.《建筑给水排水工程快速设计手册》--（5）3.《建筑给水排水工程快速设计手册》--（3）4.《建筑给水排水设计实例》5《建筑给水排水毕业设计指南》6.《建筑给水排水工程》7.《供热通风与建筑给水排水工程施工技术》8.《毕业设计任务书》三．设计内容1.建筑给水排水工程设计2.建筑给水排水工程预算说明第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1.1给水工程方案设计说明书1.1.1给水工程概况本工程市政给谁管网在建筑物北侧附近，其管道材料为钢管常年资用水头为24.6米水柱，管径为DN250，埋地深度为-1.2米，室内给水管网是以室外第一个检查井或离建筑物外墙1.5米开始算起。1.1.2给水工程方案的确定（一）给水方案类型由给水引入管在外网连接点水压与室内给水系统所需水压进行比较而确定直接给水方案和加压给谁方案A．直接给水方案直接给水方案不需加压装置，直接由外网自来水亚满足室内给水系统所需水压。根据外网水压变化情况分为不设水箱的直接给水方案和设水箱的直接给水方案，见下表；直接给谁方案类型和特点方案选定条件直接给水方案类型特点外网水压能经常满足室内给水系统所需水压吃不设水箱的直接给水方案1.系统简单2.工程造价低3.无水箱污染外网水压周期性变化或用水高峰时不能满足室内给水系统所需水压设水箱的直接给水方案1.系统不设水箱的直接给方案2.有水箱污染3.在外网水压力不足的情况下也能满足用水4.系统水压稳定第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页（二）给水方案的选定的条件给水方案选定的条件主要考虑给水引入管在外网连接点的水压是否能满足室内给水系统所需的水压。给水引入管在外网连接点的水压和室内给水系统所需水压的确定方法见下表；给水引入管在外网连接点的水压和室内给水系统所需水压的确定方法水压名称确定方法给水引入管网连接点的水压1.可在给水引入管与外网连接点出安装压力表测量其实际水压值。2.可参考周围建筑物自来水亚达到建筑物的层数确定水压制值。3.可咨询自来水公司差值该建筑周围外网水压值。室内给水系统所需水压可按建筑层数粗估所需水压值，一般层高3.5米左右建筑，则一层、二层所需水压分别为0.1MPa、0．12MPa，三层以上在二层所需水压值上每增加一层则增加0.04Mpa若层高大于3.5米以上可把上述值适当增加。建筑给水系统所需压力可用下式表示：H=0.04（n+1）Mpa，其中n≥3层根据给水方案选定的条件和给谁方案的类型可知，本工程的市政给水压力满足要的给水压力。因此，选定直接给水，市政给水管网上不需要增加任何辅助设备。1.1.3给水工程设计计算1.1.3.1给水管网设计应遵循以下原则：第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页（1）给水管网穿承重墙或基础时，应预留洞口，且壁顶上部净高不得小于建筑物得承降量，一般不宜小于0.1米。（2）给水横支管宜设0.002～0.005的坡度向与水流方向相反。（3）管道一般设在不结冻房间，如设在有能结冻的地方，需要采取保温措施。（4）建筑物给水管和排水管之间的最小间距为：平行埋设为0.5米，交叉埋设为0.15米，且给水管宜设在排水管之上。（5）生活给水管网引入管网与污水排水管外壁的水平净距不宜小于1.0米。1.1.3.2给水管网水力计算（1）绘出管网轴测图，见图（2）根据给水系统图进行节点编号，并进行水力计算，具体计算过程如下表1-11.生活给水管网设计秒流量是确定管径，计算管路水头损失进而确定给水系统所需压力的主要依据，当前，我国生活给水管网设计秒量的计算方法按建筑的用水特点分为两类：A．住宅建筑设计秒流量：1）根据住宅配置的卫生器具给水当量，使用人数、用水定额、使用...
