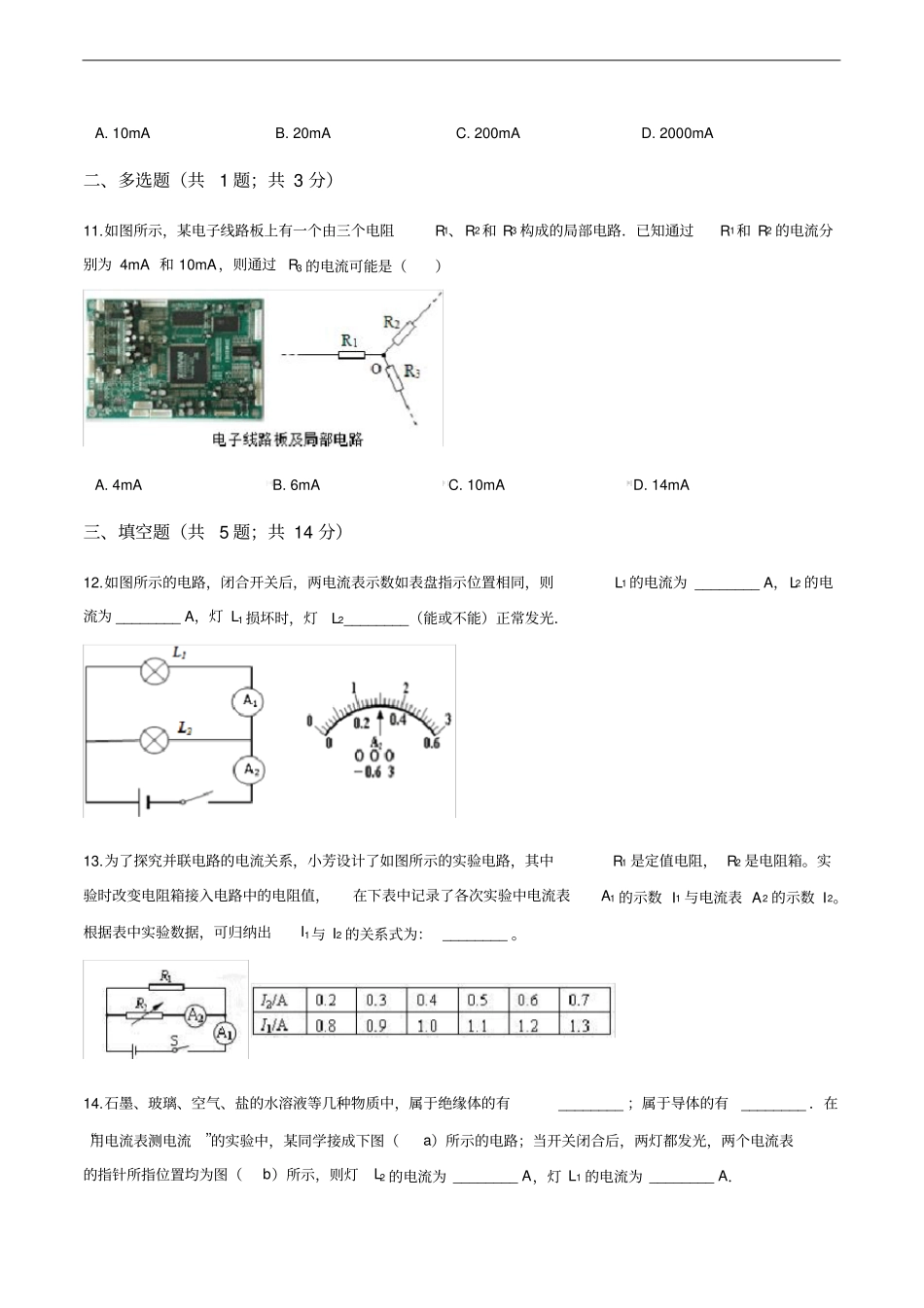

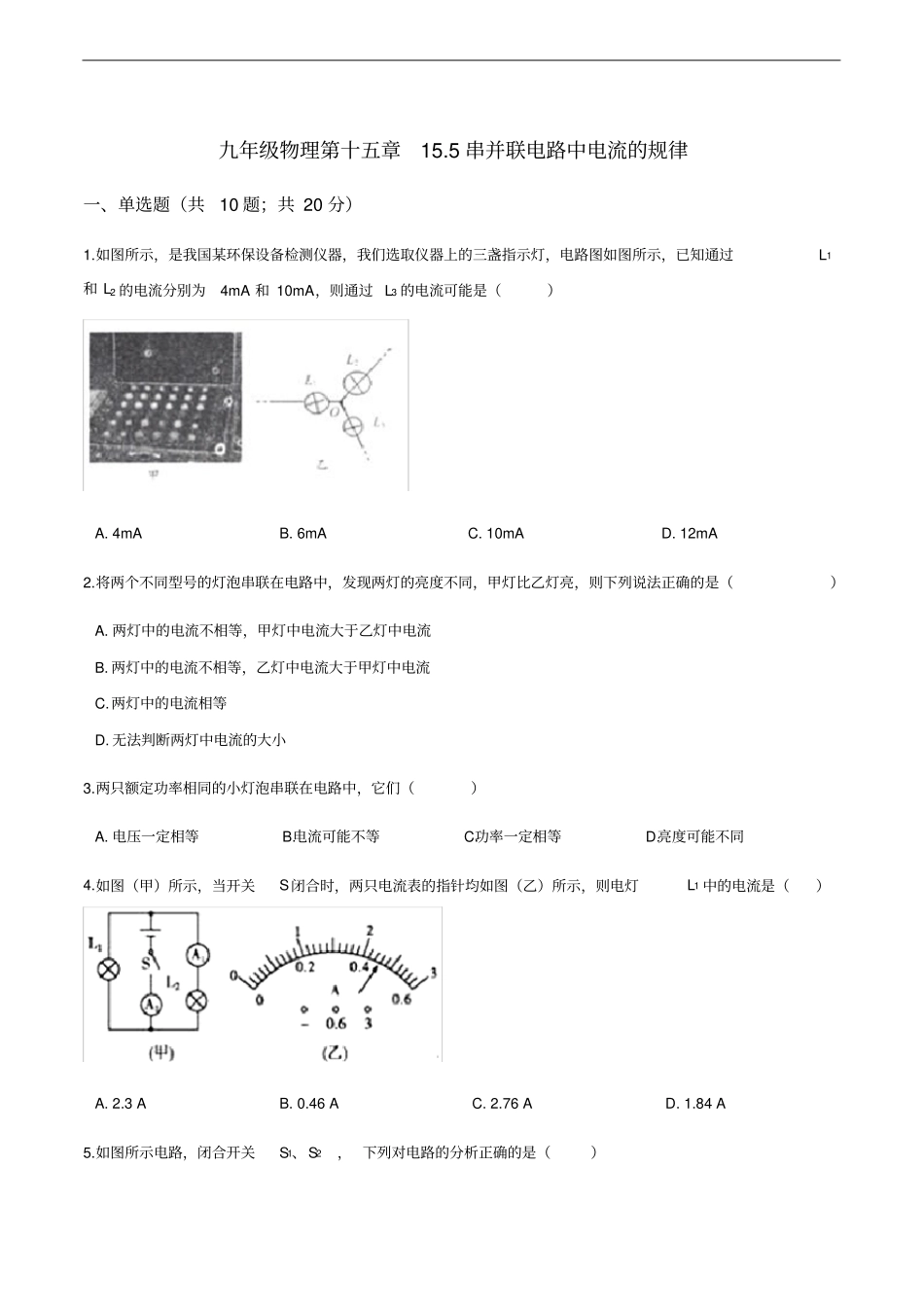

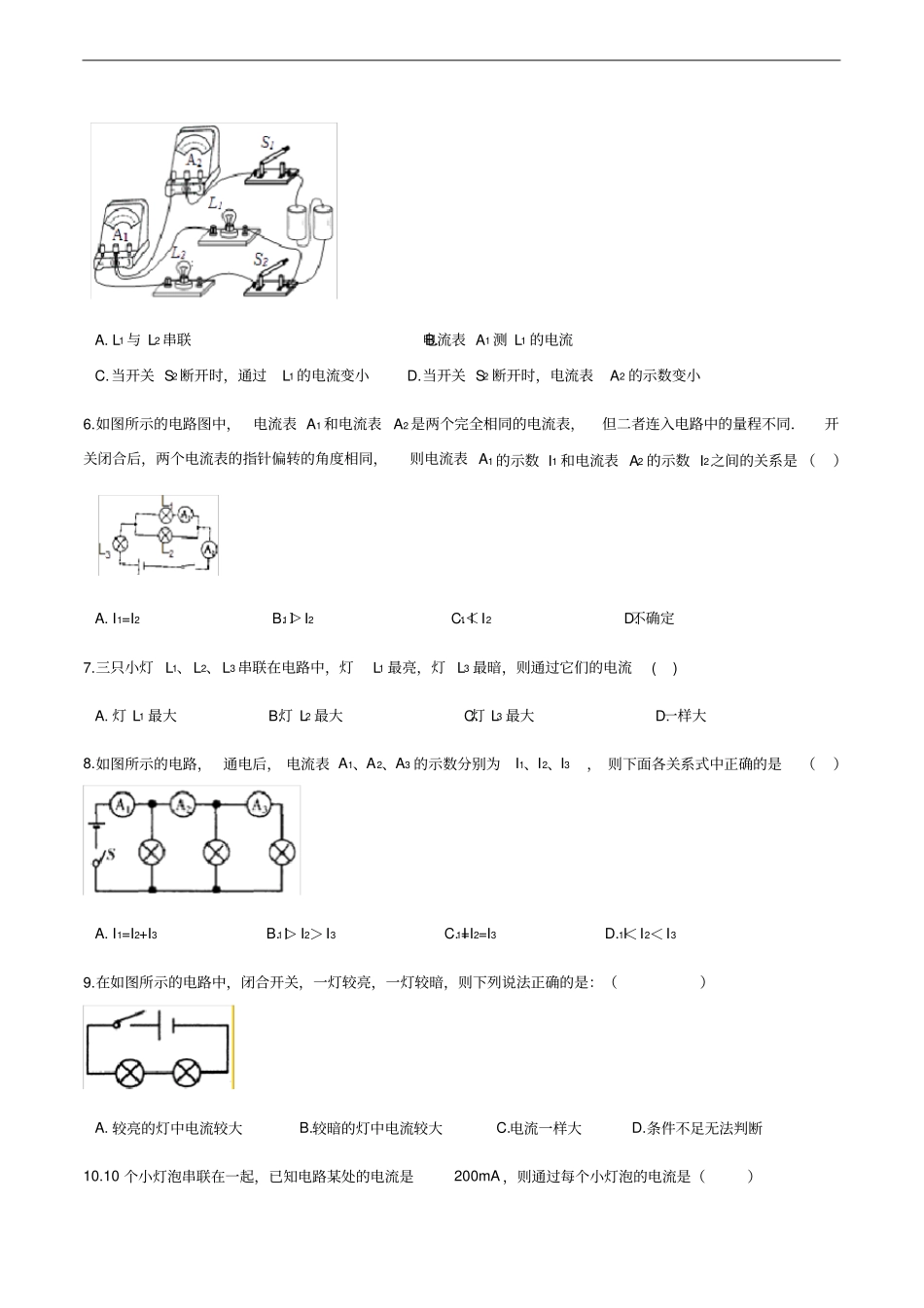

九年级物理第十五章15.5串并联电路中电流的规律一、单选题（共10题；共20分）1.如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过L1和L2的电流分别为4mA和10mA，则通过L3的电流可能是（）A.4mAB.6mAC.10mAD.12mA2.将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（）A.两灯中的电流不相等，甲灯中电流大于乙灯中电流B.两灯中的电流不相等，乙灯中电流大于甲灯中电流C.两灯中的电流相等D.无法判断两灯中电流的大小3.两只额定功率相同的小灯泡串联在电路中，它们（）A.电压一定相等B.电流可能不等C.功率一定相等D.亮度可能不同4.如图（甲）所示，当开关S闭合时，两只电流表的指针均如图（乙）所示，则电灯L1中的电流是（）A.2.3AB.0.46AC.2.76AD.1.84A5.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时，通过L1的电流变小D.当开关S2断开时，电流表A2的示数变小6.如图所示的电路图中，电流表A1和电流表A2是两个完全相同的电流表，但二者连入电路中的量程不同．开关闭合后，两个电流表的指针偏转的角度相同，则电流表A1的示数I1和电流表A2的示数I2之间的关系是（）A.I1=I2B.I1＞I2C.I1＜I2D.不确定7.三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流()A.灯L1最大B.灯L2最大C.灯L3最大D.一样大8.如图所示的电路，通电后，电流表A1、A2、A3的示数分别为I1、I2、I3，则下面各关系式中正确的是（）A.I1=I2+I3B.I1＞I2＞I3C.I1=I2=I3D.I1＜I2＜I39.在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（）A.较亮的灯中电流较大B.较暗的灯中电流较大C.电流一样大D.条件不足无法判断10.10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是（）A.10mAB.20mAC.200mAD.2000mA二、多选题（共1题；共3分）11.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（）A.4mAB.6mAC.10mAD.14mA三、填空题（共5题；共14分）12.如图所示的电路，闭合开关后，两电流表示数如表盘指示位置相同，则L1的电流为________A，L2的电流为________A，灯L1损坏时，灯L2________（能或不能）正常发光．13.为了探究并联电路的电流关系，小芳设计了如图所示的实验电路，其中R1是定值电阻，R2是电阻箱。实验时改变电阻箱接入电路中的电阻值，在下表中记录了各次实验中电流表A1的示数I1与电流表A2的示数I2。根据表中实验数据，可归纳出I1与I2的关系式为：________。14.石墨、玻璃、空气、盐的水溶液等几种物质中，属于绝缘体的有________；属于导体的有________．在“用电流表测电流”的实验中，某同学接成下图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为________A，灯L1的电流为________A．15.如图所示是一种节日彩灯，彩灯上有50只相同的小灯泡，接到照明电路中，小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是________A，每只小灯泡两端的电压为________V．16.某同学在做“用电流表测电流”的实验中，所用电路如图（甲）所示，按电路图正确连接电路并接通开关S后，电流表A1、A2读数如图（乙）所示，则A1读数是________A；A2读数是________A；通过R1的电流为________A；那么R1：R2=________．四、解答题（共1题；共5分）17.如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A．求：（1）通过电阻R2的电流；（2）电源电压U；（3）电阻R2的阻值．五、实验探究题（共2题；共14分）18.小海和小梅一起做“探究并联电路中电流的规律”实验．（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流．（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的...
