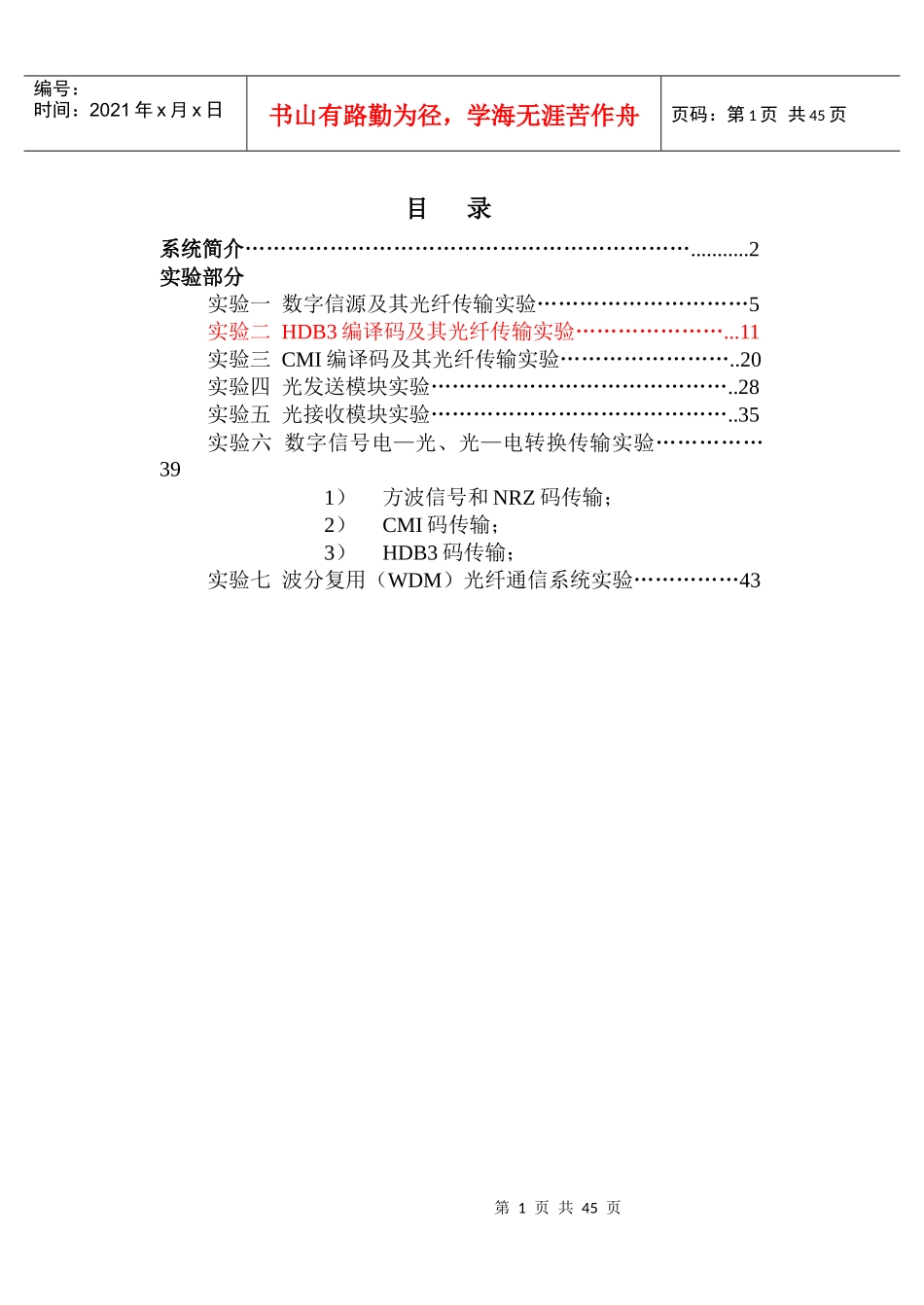

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页目录系统简介………………………………………………………...........2实验部分实验一数字信源及其光纤传输实验…………………………5实验二HDB3编译码及其光纤传输实验…………………...11实验三CMI编译码及其光纤传输实验……………………..20实验四光发送模块实验……………………………………..28实验五光接收模块实验……………………………………..35实验六数字信号电—光、光—电转换传输实验……………391）方波信号和NRZ码传输；2）CMI码传输；3）HDB3码传输；实验七波分复用（WDM）光纤通信系统实验……………43第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页EL-GT-IV光纤通信教学实验系统简介光纤通信教学实验系统是为了配合《光纤通信系统》的理论教学而设计的实验装置，在这套系统上除了完成理论验证实验外，还可实现各种开发性实验，并可配合CPLD进行各模块的二次性开发。此外本实验箱，可扩展实验模块，实现通信原理的实验。一、结构简介光纤通信教学实验系统结构框图如下:1310光纤收发模块1550光纤收发模块数字信源CMI—PCM5B6B编译码数字终端编译码和时分复用电话接口AMI低频位同步帧同步RS-232HDB3信号源实验实验接口电话接口编译码第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页主要由以下功能模块组成：1.数字信号源单元:此单元产生码速率为170.5K的单极性不归零码（NRZ），数字信号帧长为24位，其中包括两路数字信息，每路8位，另外8位中的7位为集中插入帧同步码。通过拨码开关，可以很方便地改变要传送的码信息并由发光二极管显示出来。2.AMI（HDB3）编译码单元:此单元将数字信号源单元产生的NRZ码进行编码，通过专用芯片转换成HDB3码或AMI码通过切换开关切换，然后将编码后的信号又经过译码单元还原成NRZ码。3.电话接口单元此单元有两路独立的电话输入接口、输出接口，通过专用电话接口芯片实现语音的全双工通信。自带馈电电源。4.PCM&CMI编译码单元；此单元采用CPLD来实现PCM&CMI编译码电路，可同时完成两路信号的编译码工作。PCM模块可以实现传输两路语音信号，采用TP3057编译器。5.可调信号源单元:此单元包括两路频率800HZ—2KHZ可调的方波、正弦波、三角波。6.串行RS232接口单元:此单元配有RS232接口及信号端口TX和RX，可实现自发自收通信实验，两台计算机间的全双工光纤通信实验。7.1310波长光发送单元:PHLC-1310nmFP同轴激光二极管。8.1550波长光发送单元:PHLC-1310nmFP同轴激光二极管。9.1310波长光接受单元:10.1550波长光接受单元:主要完成光电信号的转换，小信号的检测与信号的恢复放大等功能。它主要有光检测模块、滤波放大模块组成。光检测模块采用PHPC-IS01-PFC，是PHOTRON公司的高性能光检测器件，输出可从DC到1GHZ。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页11.数字时分复用光纤传输实验12.5B6B编译码实验单元二、实验项目(如正文)三、系统特点模块化设计，灵活搭线，可实现多个实验，并可以自己灵活搭接组成其他实验。实验箱上配有光纤跳线的接口模块，可自由加入光纤无源器件，使用多种仪表如误码分析仪等进行观测。完全满足国家教学大纲的教学要求。此外本实验箱，可扩展实验模块，实现通信原理和DSP的实验，光纤和通信合而为一，还可以让学生了解DSP的工作原理和经典电路。本实验箱可谓一箱多用，精巧的结构，独特的创意，超高的性价比，让您再次领略达盛人追求完美与人性化的独特魅力。四、配套仪器必备仪器：20M通用示波器或虚拟仪器可选配仪器：音频信号源，频率计，频谱分析仪，光功率计，稳定光源，光时域反射仪，误码测试仪，光纤熔接机，PCM终端测试仪第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页实验一数字信源及其光纤传输实验一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。2、掌握集中插...
