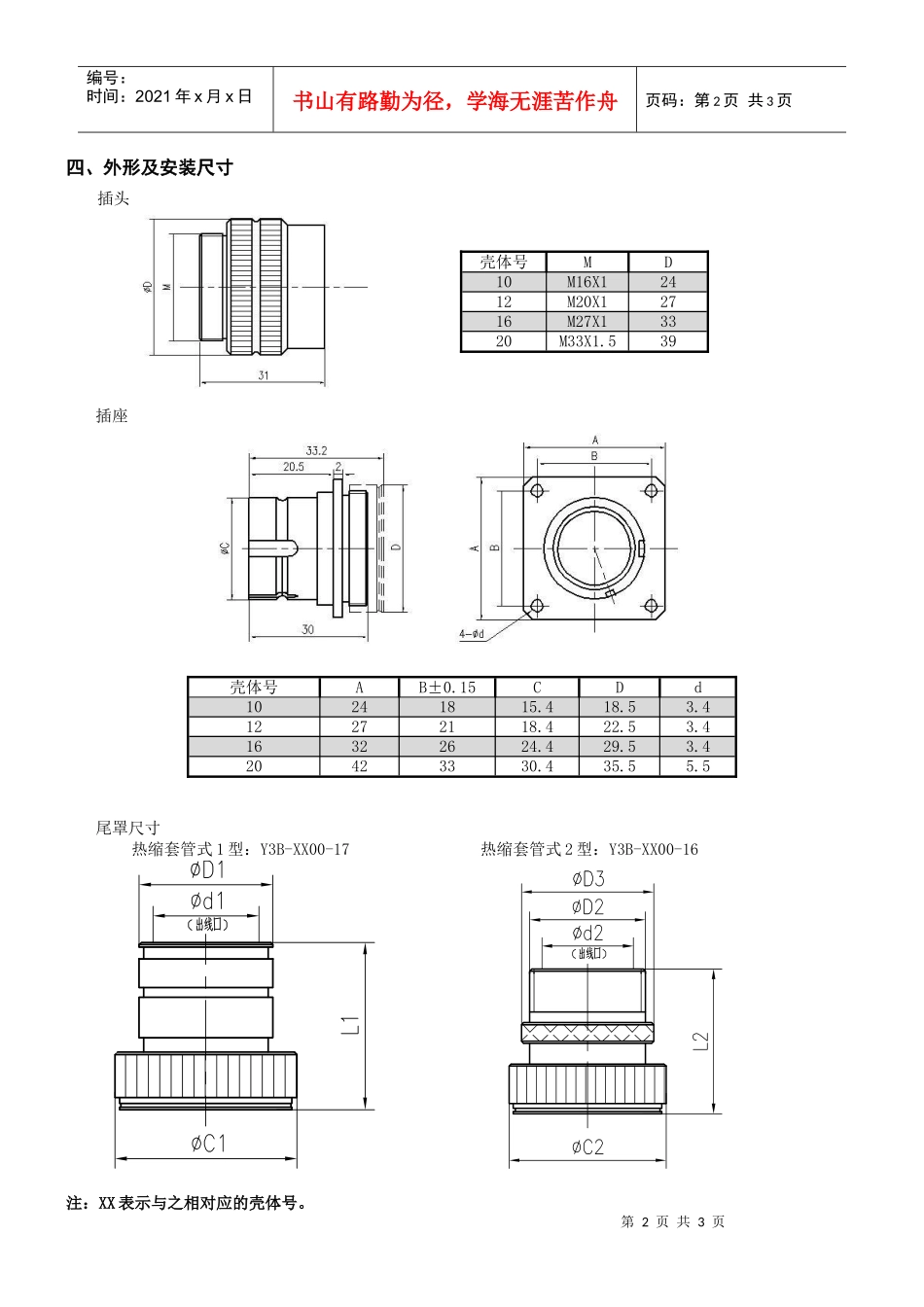

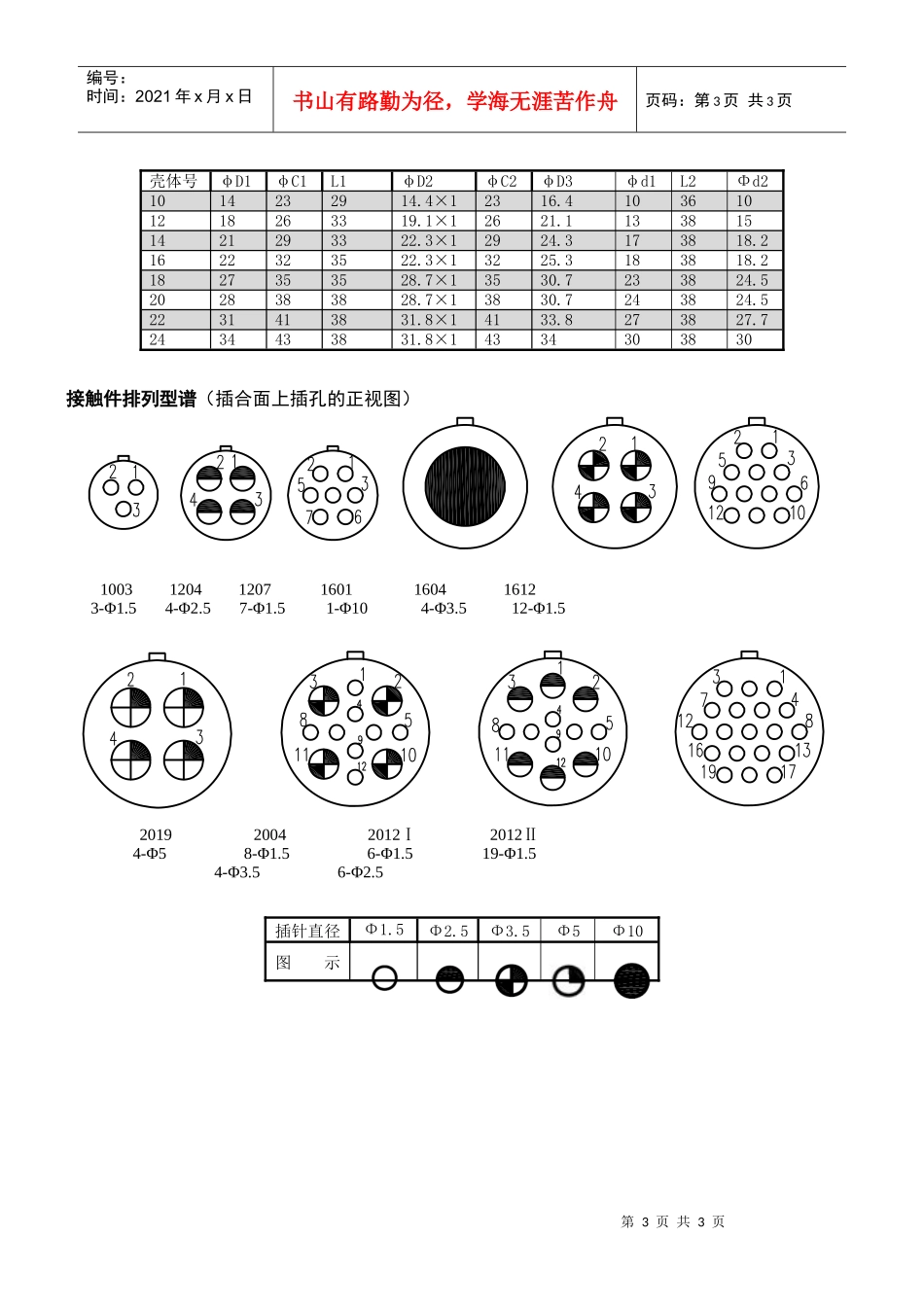

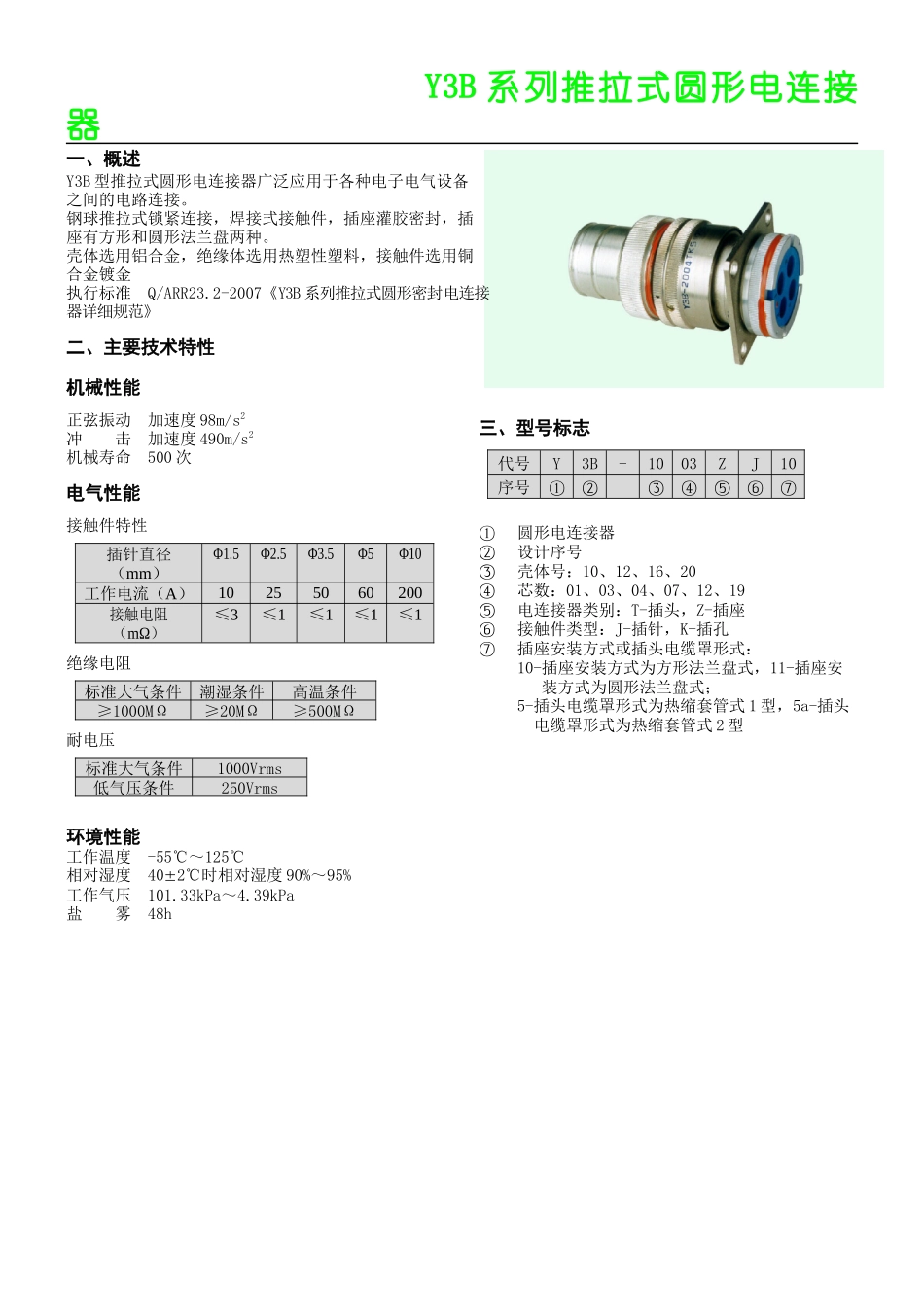

Y3BY3B系列推拉式圆形电连接系列推拉式圆形电连接器器一、概述Y3B型推拉式圆形电连接器广泛应用于各种电子电气设备之间的电路连接。钢球推拉式锁紧连接，焊接式接触件，插座灌胶密封，插座有方形和圆形法兰盘两种。壳体选用铝合金，绝缘体选用热塑性塑料，接触件选用铜合金镀金执行标准Q/ARR23.2-2007《Y3B系列推拉式圆形密封电连接器详细规范》二、主要技术特性机械性能正弦振动加速度98m/s2冲击加速度490m/s2机械寿命500次电气性能接触件特性插针直径（mm）Φ1.5Φ2.5Φ3.5Φ5Φ10工作电流（A）10255060200接触电阻（mΩ）≤3≤1≤1≤1≤1绝缘电阻标准大气条件潮湿条件高温条件≥1000MΩ≥20MΩ≥500MΩ耐电压标准大气条件1000Vrms低气压条件250Vrms环境性能工作温度-55℃～125℃相对湿度402℃时相对湿度90%～95%工作气压101.33kPa～4.39kPa盐雾48h三、型号标志代号Y3B-1003ZJ10序号①②③④⑤⑥⑦①圆形电连接器②设计序号③壳体号：10、12、16、20④芯数：01、03、04、07、12、19⑤电连接器类别：T-插头，Z-插座⑥接触件类型：J-插针，K-插孔⑦插座安装方式或插头电缆罩形式：10-插座安装方式为方形法兰盘式，11-插座安装方式为圆形法兰盘式；5-插头电缆罩形式为热缩套管式1型，5a-插头电缆罩形式为热缩套管式2型第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页四、外形及安装尺寸插头插座壳体号AB±0.15CDd10241815.418.53.412272118.422.53.416322624.429.53.420423330.435.55.5尾罩尺寸热缩套管式1型：Y3B-XX00-17热缩套管式2型：Y3B-XX00-16注：XX表示与之相对应的壳体号。壳体号MD10M16X12412M20X12716M27X13320M33X1.539第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页接触件排列型谱（插合面上插孔的正视图）1003120412071601160416123-Φ1.54-Φ2.57-Φ1.51-Φ104-Φ3.512-Φ1.5201920042012Ⅰ2012Ⅱ4-Φ58-Φ1.56-Φ1.519-Φ1.54-Φ3.56-Φ2.5壳体号φD1φC1L1φD2φC2φD3φd1L2Φd21014232914.4×12316.41036101218263319.1×12621.11338151421293322.3×12924.3173818.21622323522.3×13225.3183818.21827353528.7×13530.7233824.52028383828.7×13830.7243824.52231413831.8×14133.8273827.72434433831.8×14334303830插针直径Φ1.5Φ2.5Φ3.5Φ5Φ10图示
