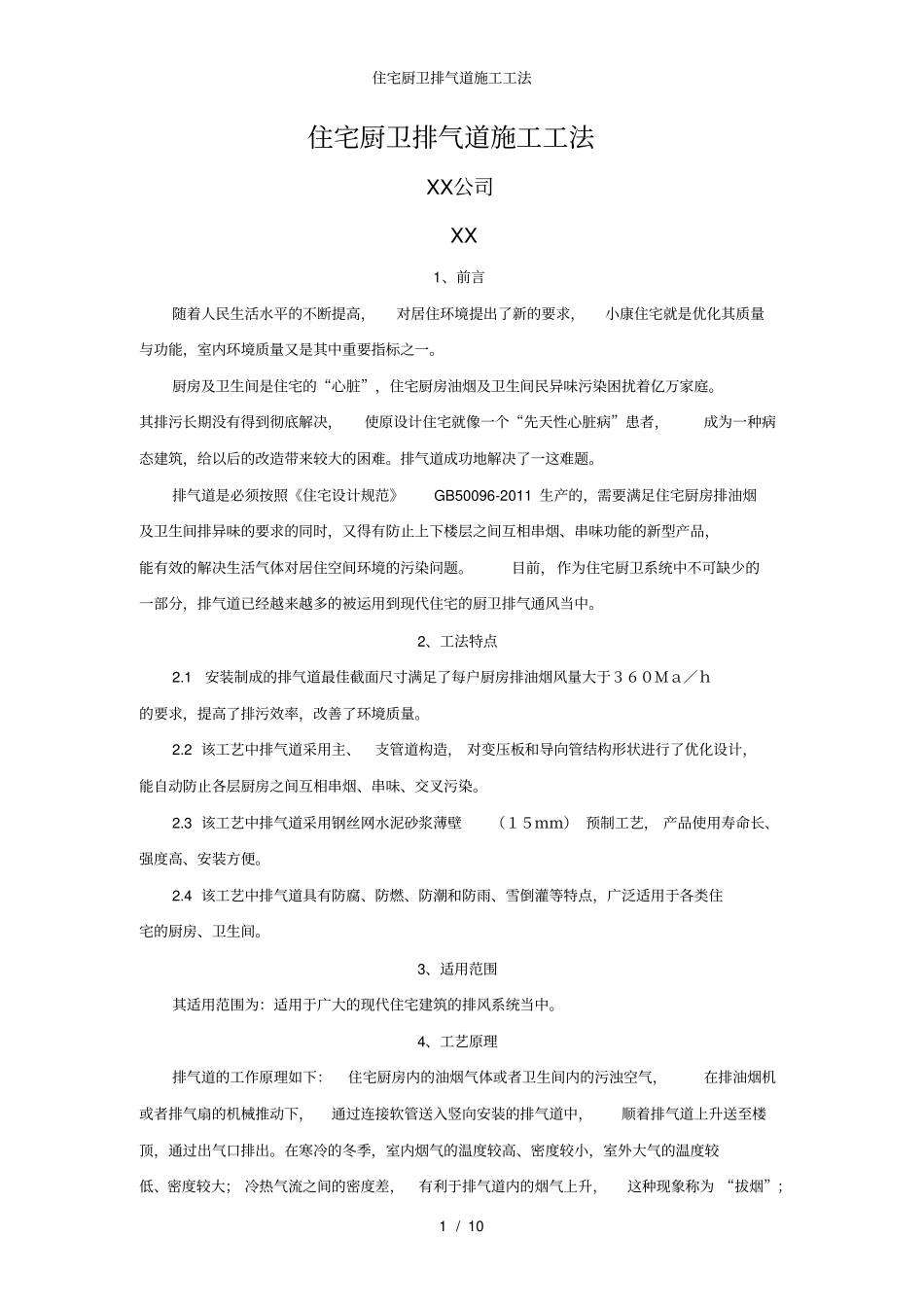

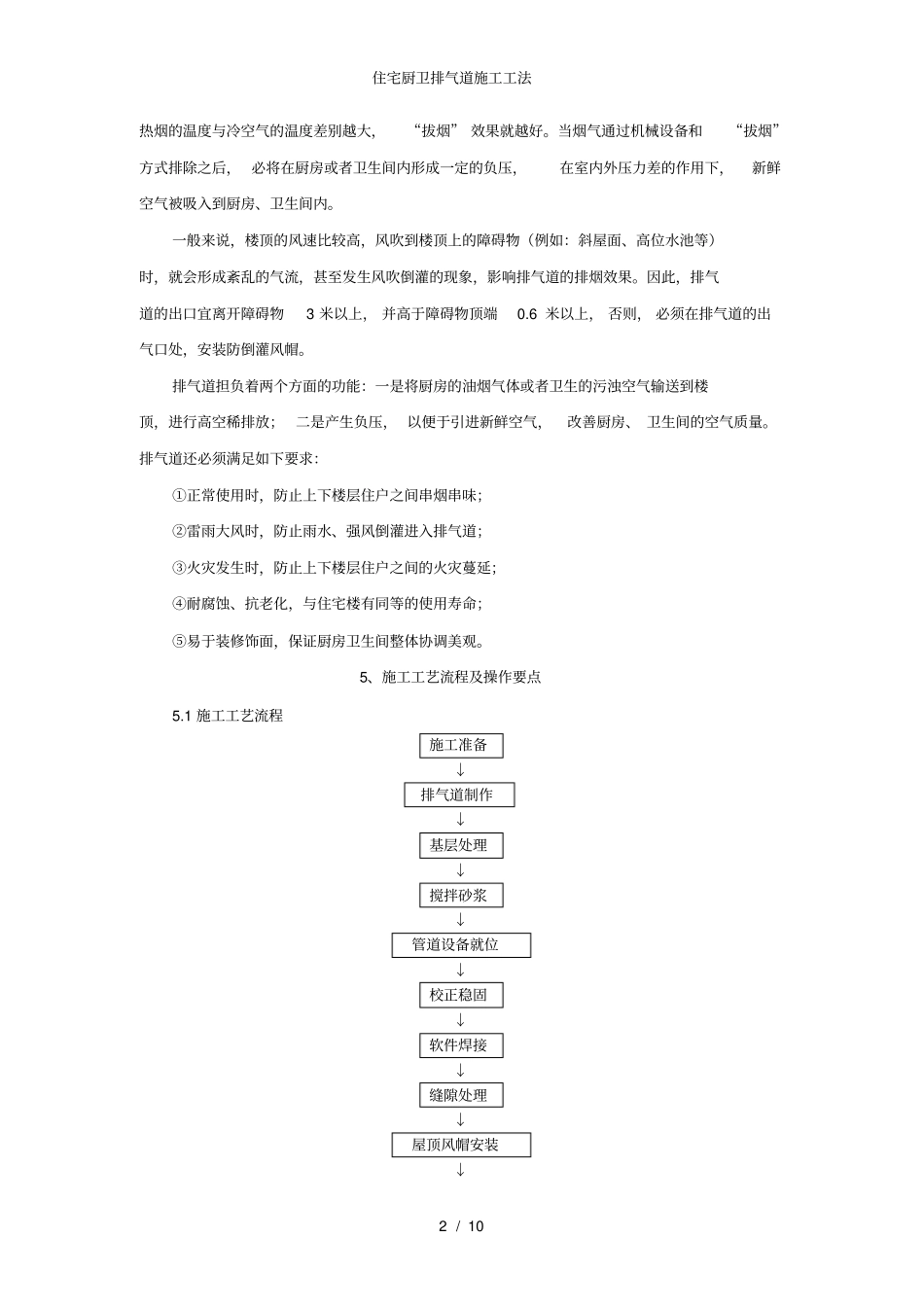

住宅厨卫排气道施工工法1/10住宅厨卫排气道施工工法XX公司XX1、前言随着人民生活水平的不断提高，对居住环境提出了新的要求，小康住宅就是优化其质量与功能，室内环境质量又是其中重要指标之一。厨房及卫生间是住宅的“心脏”，住宅厨房油烟及卫生间民异味污染困扰着亿万家庭。其排污长期没有得到彻底解决，使原设计住宅就像一个“先天性心脏病”患者，成为一种病态建筑，给以后的改造带来较大的困难。排气道成功地解决了一这难题。排气道是必须按照《住宅设计规范》GB50096-2011生产的，需要满足住宅厨房排油烟及卫生间排异味的要求的同时，又得有防止上下楼层之间互相串烟、串味功能的新型产品，能有效的解决生活气体对居住空间环境的污染问题。目前，作为住宅厨卫系统中不可缺少的一部分，排气道已经越来越多的被运用到现代住宅的厨卫排气通风当中。2、工法特点2.1安装制成的排气道最佳截面尺寸满足了每户厨房排油烟风量大于３６０Ｍａ／ｈ的要求，提高了排污效率，改善了环境质量。2.2该工艺中排气道采用主、支管道构造，对变压板和导向管结构形状进行了优化设计，能自动防止各层厨房之间互相串烟、串味、交叉污染。2.3该工艺中排气道采用钢丝网水泥砂浆薄壁（１５ｍｍ）预制工艺，产品使用寿命长、强度高、安装方便。2.4该工艺中排气道具有防腐、防燃、防潮和防雨、雪倒灌等特点，广泛适用于各类住宅的厨房、卫生间。3、适用范围其适用范围为：适用于广大的现代住宅建筑的排风系统当中。4、工艺原理排气道的工作原理如下：住宅厨房内的油烟气体或者卫生间内的污浊空气，在排油烟机或者排气扇的机械推动下，通过连接软管送入竖向安装的排气道中，顺着排气道上升送至楼顶，通过出气口排出。在寒冷的冬季，室内烟气的温度较高、密度较小，室外大气的温度较低、密度较大；冷热气流之间的密度差，有利于排气道内的烟气上升，这种现象称为“拔烟”；住宅厨卫排气道施工工法2/10热烟的温度与冷空气的温度差别越大，“拔烟”效果就越好。当烟气通过机械设备和“拔烟”方式排除之后，必将在厨房或者卫生间内形成一定的负压，在室内外压力差的作用下，新鲜空气被吸入到厨房、卫生间内。一般来说，楼顶的风速比较高，风吹到楼顶上的障碍物（例如：斜屋面、高位水池等）时，就会形成紊乱的气流，甚至发生风吹倒灌的现象，影响排气道的排烟效果。因此，排气道的出口宜离开障碍物3米以上，并高于障碍物顶端0.6米以上，否则，必须在排气道的出气口处，安装防倒灌风帽。排气道担负着两个方面的功能：一是将厨房的油烟气体或者卫生的污浊空气输送到楼顶，进行高空稀排放；二是产生负压，以便于引进新鲜空气，改善厨房、卫生间的空气质量。排气道还必须满足如下要求：①正常使用时，防止上下楼层住户之间串烟串味；②雷雨大风时，防止雨水、强风倒灌进入排气道；③火灾发生时，防止上下楼层住户之间的火灾蔓延；④耐腐蚀、抗老化，与住宅楼有同等的使用寿命；⑤易于装修饰面，保证厨房卫生间整体协调美观。5、施工工艺流程及操作要点5.1施工工艺流程施工准备↓排气道制作↓基层处理↓搅拌砂浆↓管道设备就位↓校正稳固↓软件焊接↓缝隙处理↓屋顶风帽安装↓住宅厨卫排气道施工工法3/10阀门安装↓自检评定↓验收交工5.2操作要点5.2.1施工准备时主要注意以下几点：根据本工程的结构特点和现场的实际情况，编制施工组织设计，重点阐明排风系统安装方案、进度、质量、工期保证措施和安全文明生产措施，以便有效地指导现场施工；组织工程技术人员认真熟悉图纸和变更记录，掌握审定的安装方案，如实编排各栋楼施工顺序，提供送货计划和安装计划；由公司技术总工和项目经理组织安装工人作技术交底，对关键部位和安装难点进行详细交底。5.2.2排气道制作：主要有两大类以供选择，一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为2.7~3.2米或者1.4~1.6米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。其中工厂预制的薄壁排气道按照《住宅厨房排风道》JG/T3044-98建设部行业标准，采用不然材料制作，以...
