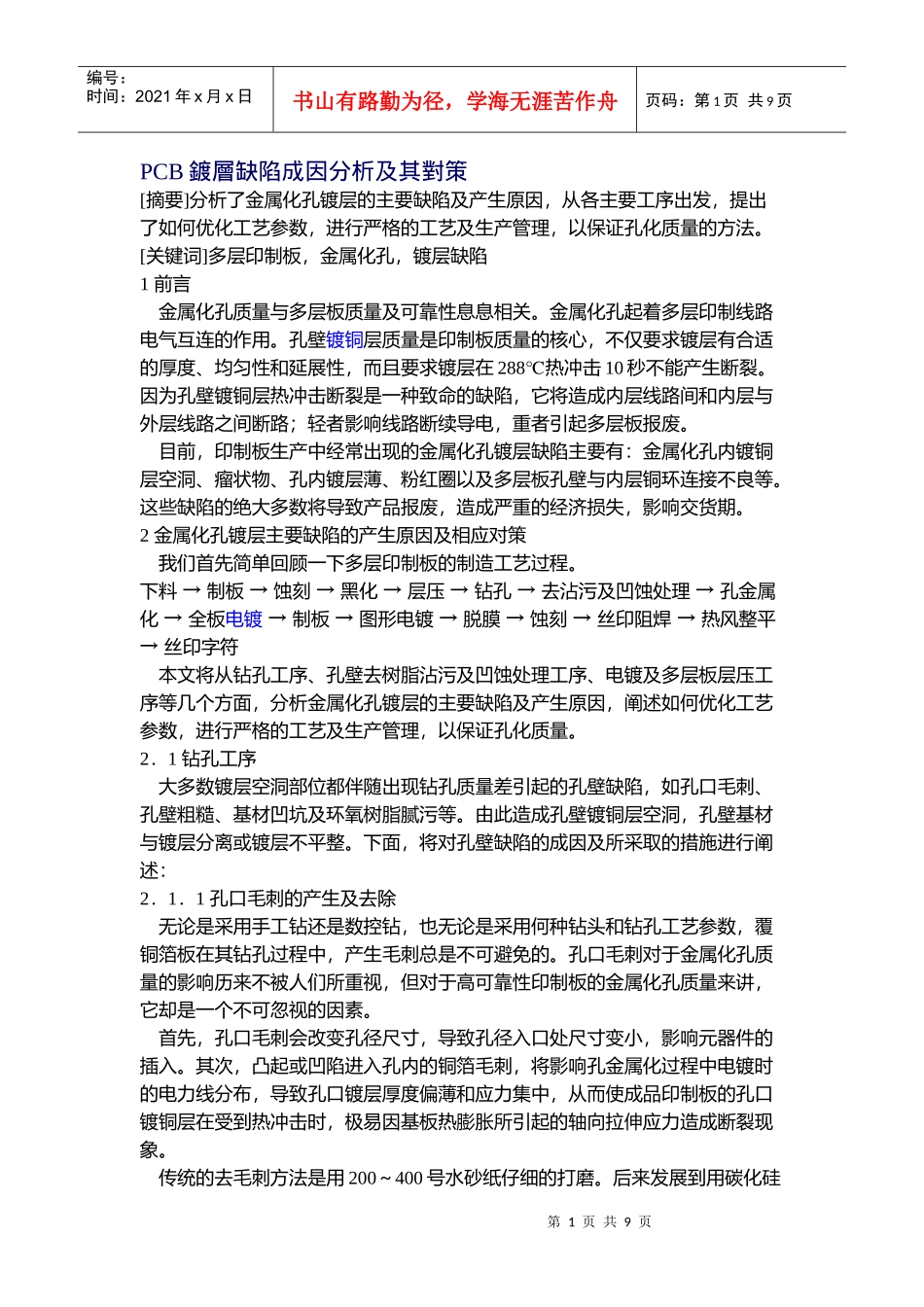

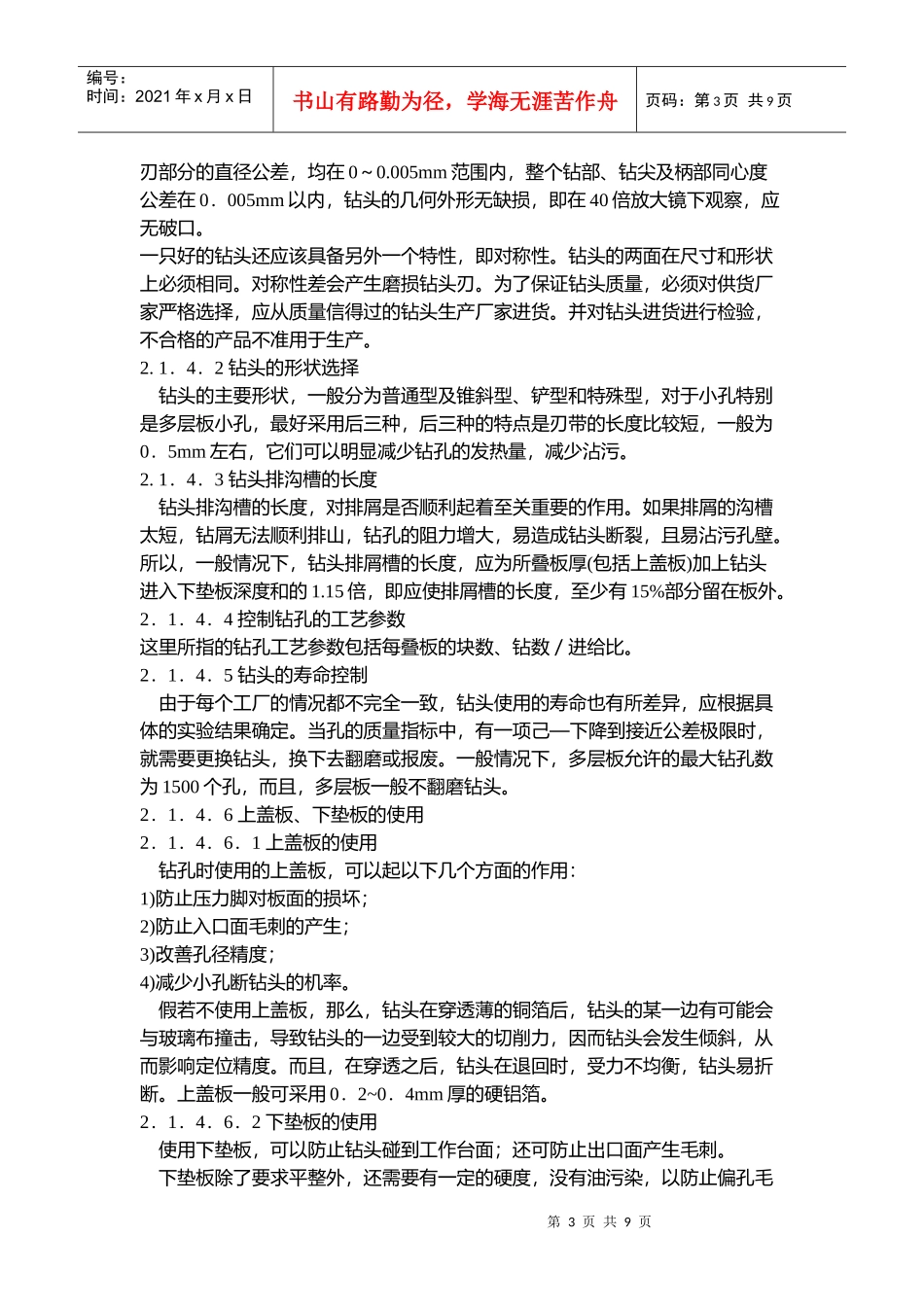

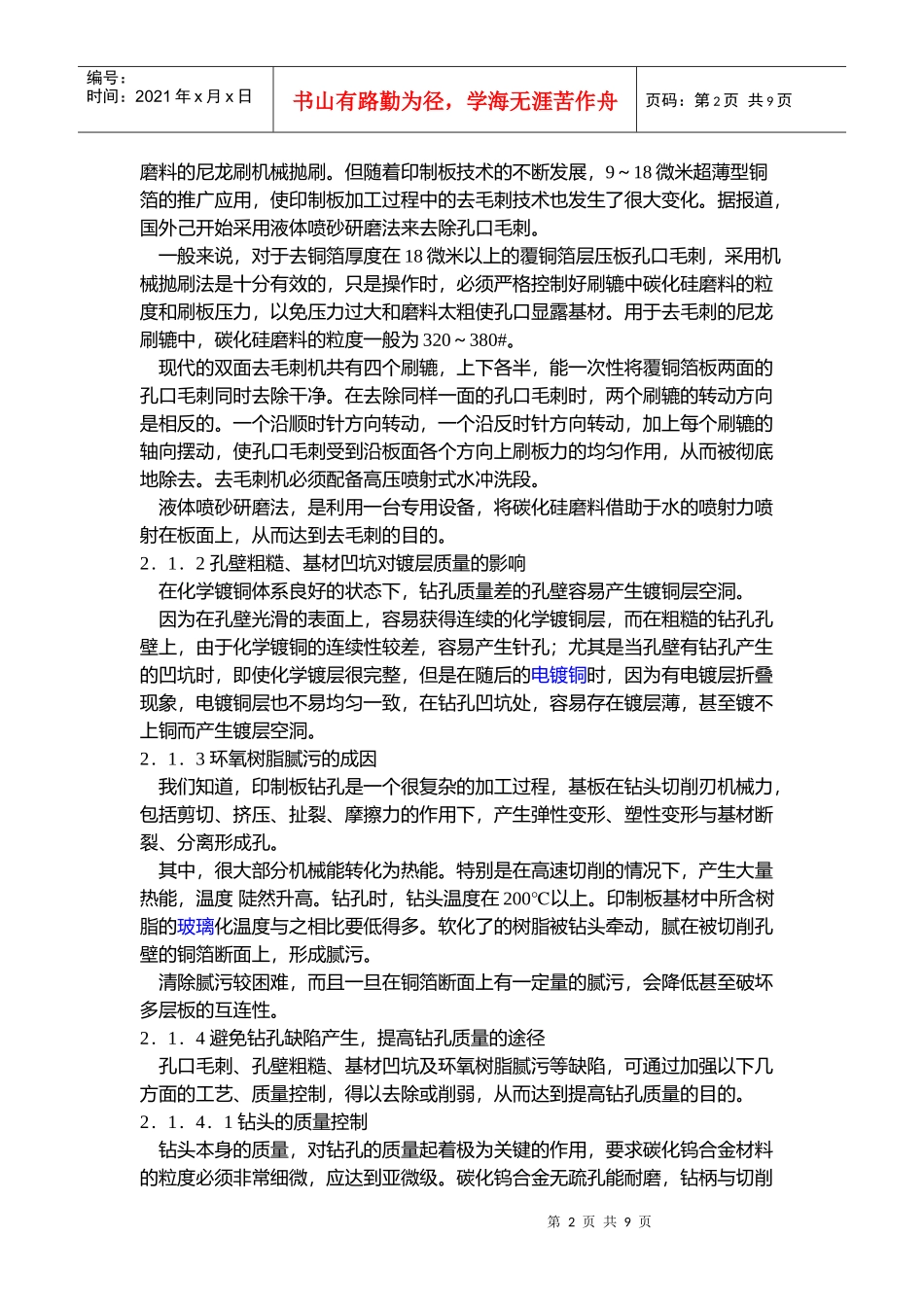

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页PCB鍍層缺陷成因分析及其對策[摘要]分析了金属化孔镀层的主要缺陷及产生原因，从各主要工序出发，提出了如何优化工艺参数，进行严格的工艺及生产管理，以保证孔化质量的方法。[关键词]多层印制板，金属化孔，镀层缺陷1前言金属化孔质量与多层板质量及可靠性息息相关。金属化孔起着多层印制线路电气互连的作用。孔壁镀铜层质量是印制板质量的核心，不仅要求镀层有合适的厚度、均匀性和延展性，而且要求镀层在288℃热冲击10秒不能产生断裂。因为孔壁镀铜层热冲击断裂是一种致命的缺陷，它将造成内层线路间和内层与外层线路之间断路；轻者影响线路断续导电，重者引起多层板报废。目前，印制板生产中经常出现的金属化孔镀层缺陷主要有：金属化孔内镀铜层空洞、瘤状物、孔内镀层薄、粉红圈以及多层板孔壁与内层铜环连接不良等。这些缺陷的绝大多数将导致产品报废，造成严重的经济损失，影响交货期。2金属化孔镀层主要缺陷的产生原因及相应对策我们首先简单回顾一下多层印制板的制造工艺过程。下料→制板→蚀刻→黑化→层压→钻孔→去沾污及凹蚀处理→孔金属化→全板电镀→制板→图形电镀→脱膜→蚀刻→丝印阻焊→热风整平→丝印字符本文将从钻孔工序、孔壁去树脂沾污及凹蚀处理工序、电镀及多层板层压工序等几个方面，分析金属化孔镀层的主要缺陷及产生原因，阐述如何优化工艺参数，进行严格的工艺及生产管理，以保证孔化质量。2．1钻孔工序大多数镀层空洞部位都伴随出现钻孔质量差引起的孔壁缺陷，如孔口毛刺、孔壁粗糙、基材凹坑及环氧树脂腻污等。由此造成孔壁镀铜层空洞，孔壁基材与镀层分离或镀层不平整。下面，将对孔壁缺陷的成因及所采取的措施进行阐述：2．1．1孔口毛刺的产生及去除无论是采用手工钻还是数控钻，也无论是采用何种钻头和钻孔工艺参数，覆铜箔板在其钻孔过程中，产生毛刺总是不可避免的。孔口毛刺对于金属化孔质量的影响历来不被人们所重视，但对于高可靠性印制板的金属化孔质量来讲，它却是一个不可忽视的因素。首先，孔口毛刺会改变孔径尺寸，导致孔径入口处尺寸变小，影响元器件的插入。其次，凸起或凹陷进入孔内的铜箔毛刺，将影响孔金属化过程中电镀时的电力线分布，导致孔口镀层厚度偏薄和应力集中，从而使成品印制板的孔口镀铜层在受到热冲击时，极易因基板热膨胀所引起的轴向拉伸应力造成断裂现象。传统的去毛刺方法是用200～400号水砂纸仔细的打磨。后来发展到用碳化硅第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页磨料的尼龙刷机械抛刷。但随着印制板技术的不断发展，9～18微米超薄型铜箔的推广应用，使印制板加工过程中的去毛刺技术也发生了很大变化。据报道，国外己开始采用液体喷砂研磨法来去除孔口毛刺。一般来说，对于去铜箔厚度在18微米以上的覆铜箔层压板孔口毛刺，采用机械抛刷法是十分有效的，只是操作时，必须严格控制好刷辘中碳化硅磨料的粒度和刷板压力，以免压力过大和磨料太粗使孔口显露基材。用于去毛刺的尼龙刷辘中，碳化硅磨料的粒度一般为320～380#。现代的双面去毛刺机共有四个刷辘，上下各半，能一次性将覆铜箔板两面的孔口毛刺同时去除干净。在去除同样一面的孔口毛刺时，两个刷辘的转动方向是相反的。一个沿顺时针方向转动，一个沿反时针方向转动，加上每个刷辘的轴向摆动，使孔口毛刺受到沿板面各个方向上刷板力的均匀作用，从而被彻底地除去。去毛刺机必须配备高压喷射式水冲洗段。液体喷砂研磨法，是利用一台专用设备，将碳化硅磨料借助于水的喷射力喷射在板面上，从而达到去毛刺的目的。2．1．2孔壁粗糙、基材凹坑对镀层质量的影响在化学镀铜体系良好的状态下，钻孔质量差的孔壁容易产生镀铜层空洞。因为在孔壁光滑的表面上，容易获得连续的化学镀铜层，而在粗糙的钻孔孔壁上，由于化学镀铜的连续性较差，容易产生针孔；尤其是当孔壁有钻孔产生的凹坑时，即使化学镀层很完整，但是在随后的电镀铜时，因为有电镀层折叠现象，电镀铜层也不易均匀一致，在钻孔凹坑处，容易存在镀层薄，甚至镀...
