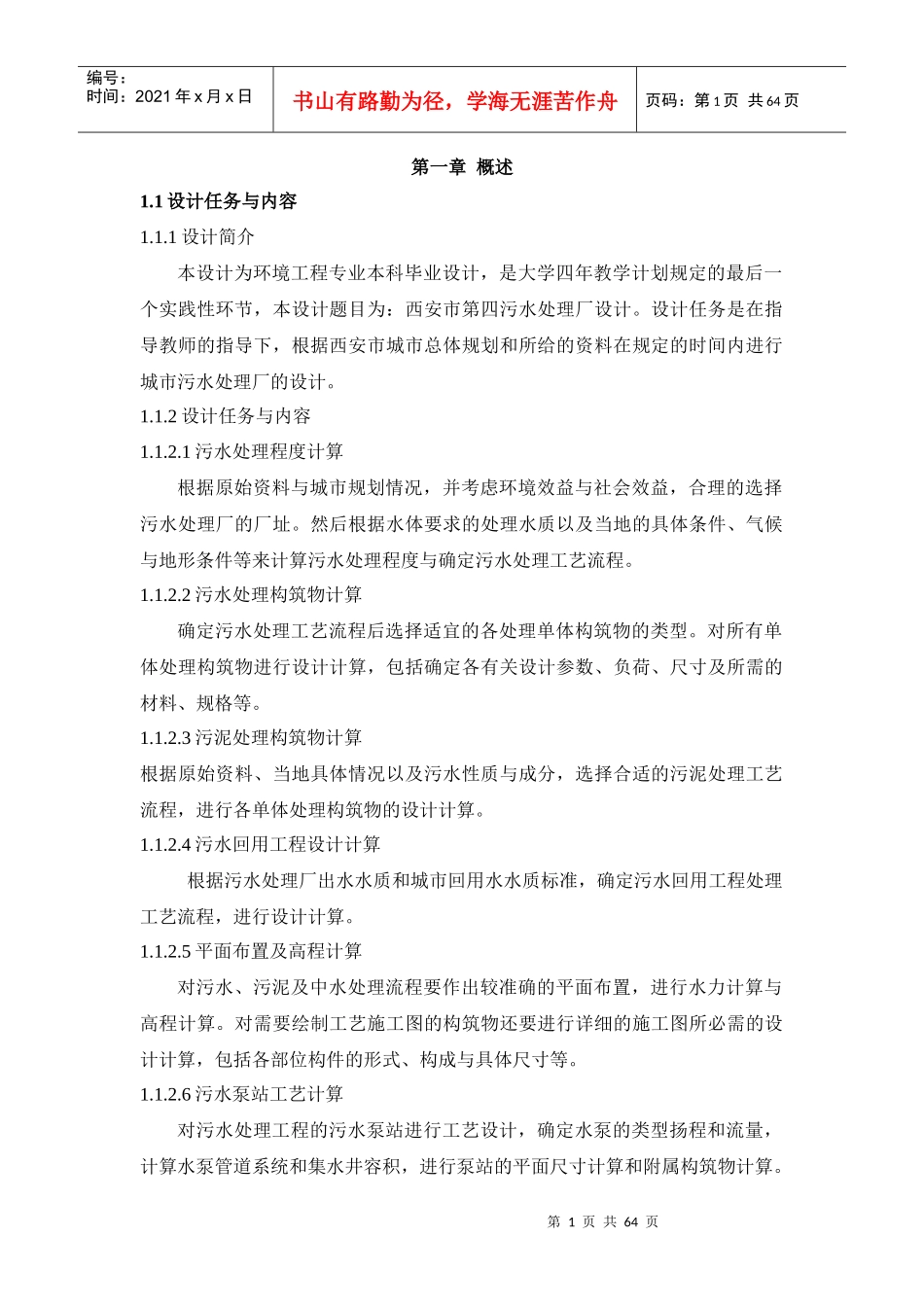

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页第一章概述1.1设计任务与内容1.1.1设计简介本设计为环境工程专业本科毕业设计，是大学四年教学计划规定的最后一个实践性环节，本设计题目为：西安市第四污水处理厂设计。设计任务是在指导教师的指导下，根据西安市城市总体规划和所给的资料在规定的时间内进行城市污水处理厂的设计。1.1.2设计任务与内容1.1.2.1污水处理程度计算根据原始资料与城市规划情况，并考虑环境效益与社会效益，合理的选择污水处理厂的厂址。然后根据水体要求的处理水质以及当地的具体条件、气候与地形条件等来计算污水处理程度与确定污水处理工艺流程。1.1.2.2污水处理构筑物计算确定污水处理工艺流程后选择适宜的各处理单体构筑物的类型。对所有单体处理构筑物进行设计计算，包括确定各有关设计参数、负荷、尺寸及所需的材料、规格等。1.1.2.3污泥处理构筑物计算根据原始资料、当地具体情况以及污水性质与成分，选择合适的污泥处理工艺流程，进行各单体处理构筑物的设计计算。1.1.2.4污水回用工程设计计算根据污水处理厂出水水质和城市回用水水质标准，确定污水回用工程处理工艺流程，进行设计计算。1.1.2.5平面布置及高程计算对污水、污泥及中水处理流程要作出较准确的平面布置，进行水力计算与高程计算。对需要绘制工艺施工图的构筑物还要进行详细的施工图所必需的设计计算，包括各部位构件的形式、构成与具体尺寸等。1.1.2.6污水泵站工艺计算对污水处理工程的污水泵站进行工艺设计，确定水泵的类型扬程和流量，计算水泵管道系统和集水井容积，进行泵站的平面尺寸计算和附属构筑物计算。第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页1.1.2.7进行运行成本分析根据运行管理费用的规定计算单位污水处理的运行成本。1.2设计依据及原始资料1.2.1设计依据本设计依据环境工程专业毕业设计任务书，《给水排水工程快速设计手册》及《中国市政工程西南设计研究院主编.给水排水设计手册》，《污水处理新工艺与设计计算实例》，《给水排水工程专业毕业设计指南》等进行设计。1.2.2设计原始资料1.2.2.1排水体制排水体制采用完全分流制1.2.2.2污水量1.城市设计人口25万人，居住建筑内设有室内给排水卫生设备和淋浴设备。2.城市公共建筑污水量按城市生活污水量的30％计。3.工业污水量为10000米3／平均日，其中包括工业企业内部生活淋浴污水。4.城市混合污水变化系数：日变化系数K日＝1.2，总变化系数Kz＝1.4。1.2.2.3水质：1.当地环保局监测工业废水的水质为：BOD5＝225mg/LCOD＝480mg/LSS＝230mg/LTN＝45mg/LNH3-N=27mg/LTP＝3.9mg/LPH＝7～82.城市生活污水水质：COD＝405mg/LNH3-N=29mg/LTN＝42mg/LTP＝3.2mg/L3.混合污水：（1）重金属及有毒物质：微量，对生化处理无不良影响；（2）大肠杆菌数：超标；第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页（3）冬季污水平均温度15℃，夏季污水平均温度25℃。1.2.2.4出水水质污水处理厂出水水质参考《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A标准，并尽量争取提高出水水质，因此确定本污水厂出水水质控制为：CODCr≤60mg/LSS≤20mg/LBOD5≤20mg/LTN＝20mg/LNH3-N=8mg/LTP≤1mg/L城市污水经处理后，就近排入水体—霸河，其出水也可作为杂用回用水。1.2.2.5气象资料l、气温：年平均19℃，冬季平均气温8℃，夏季平均气温29.8℃，最高38.5℃，最低-4.9℃。2、风向风速：桂林属中亚热带湿润季风气候，全年风向以偏北风为主，平均风速为2.2～2.7m/s。3、降水量：年平均降雨量1900mm，全年雨量集中在4、5、6、7月，占全年总降雨的40％。4、全年无霜期309天。漓江多年平均流量为132.6m3/s1.2.2.6水体、水文地质资料l、水体资料污水厂二级处理出水排入漓江，漓江河底标高158.2m，漓江多年平均流量为132.6m3/s，平均水深2.5m。1.2.2.7工程地质资料1、地基承载力特征值130KPa，设计地震烈度7度。2、土层构成：以红壤为主。1.2.2.8污水处理厂地形图(见附图)，污水处理厂厂...
