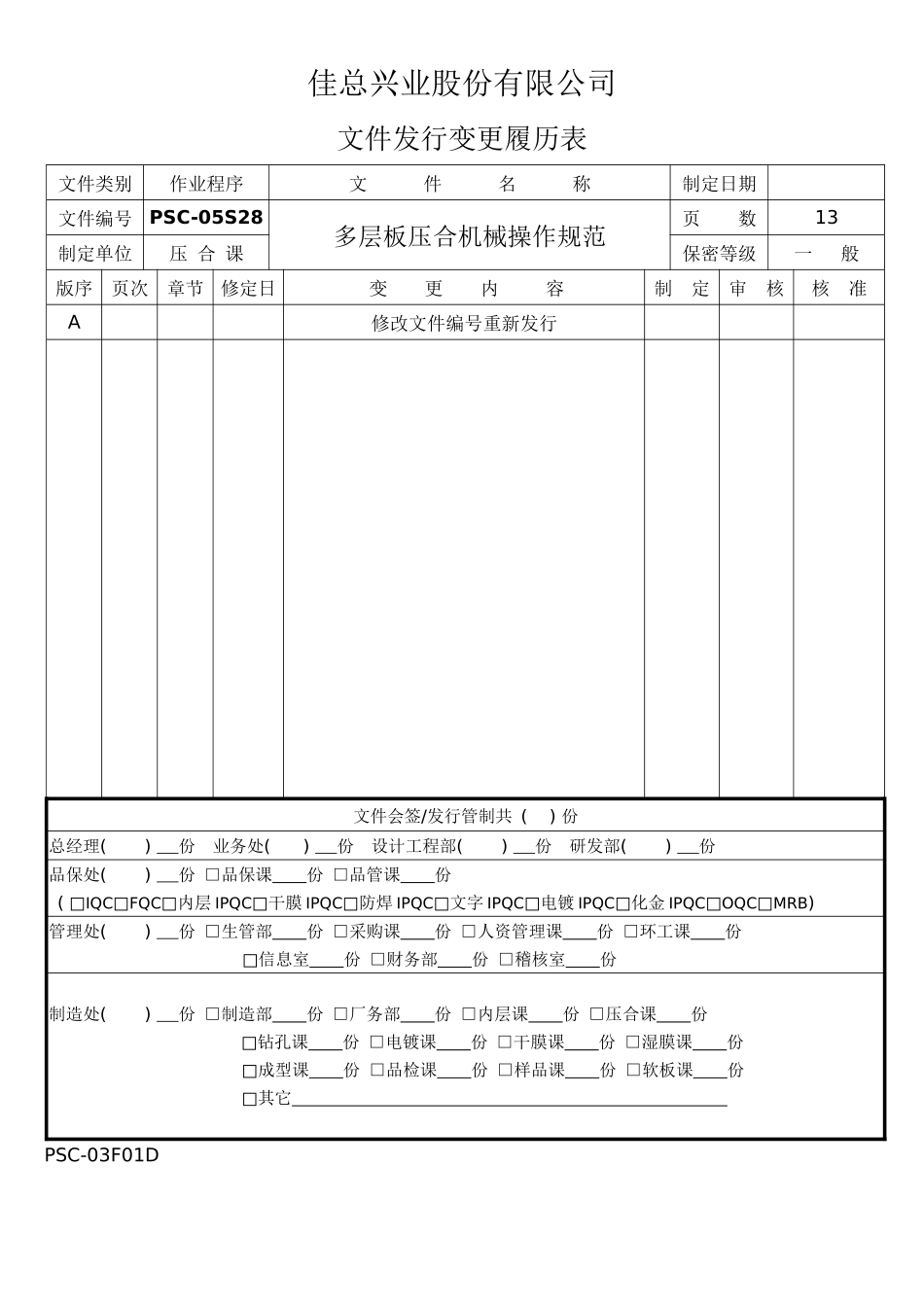

佳总兴业股份有限公司文件发行变更履历表文件类别作业程序文件名称制定日期文件编号PSC-05S28多层板压合机械操作规范页数13制定单位压合课保密等级一般版序页次章节修定日变更内容制定审核核准A修改文件编号重新发行文件会签/发行管制共()份总经理()份业务处()份设计工程部()份研发部()份品保处()份□品保课份□品管课份(□IQC□FQC□内层IPQC□干膜IPQC□防焊IPQC□文字IPQC□电镀IPQC□化金IPQC□OQC□MRB)管理处()份□生管部份□采购课份□人资管理课份□环工课份□信息室份□财务部份□稽核室份制造处()份□制造部份□厂务部份□内层课份□压合课份□钻孔课份□电镀课份□干膜课份□湿膜课份□成型课份□品检课份□样品课份□软板课份□其它PSC-03F01D第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页文件编号：PSC-05S28佳总兴业股份有限公司版序:AGIATZOONGENTERPRISECO.,LTD.页次:1/13压合热压机操作规范1.目的：建立操作程序方法之制度,并提供作业人员及新进人员训练参考之教材。2.范围：本操作规范适用于压合课作业人员操作热压机设备、设定压机参数时使用。3.权责：3-1负责设备点检及按照【生产制作流程单PSC-03F26B】要求作业。3-2依工单输入热压机计算机设备上；设定相关压机程序。3-3负责相关热压机备品之领用、存放及更换。3-4依【设备操作条件查核表PSC-05F84A】点检设备上各项表头与数值。3-5负责维护设备周遭之清洁以符合5S要求。4.操作程序及说明：4-1将电源开关打开。4-2检查热板温度是否合乎150℃。4-3输入板材正确尺寸及排版数。4-4依PP迭构组合方式设定压力及配方序号。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页4-5台车位置选择扭转至7，并按前进钮将台车移至7位置。4-6定位后按储料架前进钮将待压板子取出。4-7选择热压机A.B.C.D(台车位置选择钮分别为1.2.5.6为热压机)(3.4为冷压机)。4-8若使用A机则台车位置选择钮转至1并按前进钮将台车移至1号位置。4-9旋转A机手动钮将真空门打开。4-10台车定位后按储料架前进钮将待压板子送入热压机内,再按储料架前后退钮。4-11旋转A机自动钮并按下自动启动开始压合。4-12热压完成后真空门自动打开。4-13后按储料架前进钮,定位后夹紧并将压合后板子取出。4-14板子取出将台车移至3号的位置，按储料架前进钮将板子放进冷压机后按再按储料架后退钮再到仪控室启动冷却钮进行冷压作业。4-15冷压结束后将板子取出台车移至8号位置放入出料暂存架上送至二楼。文件编号：PSC-05S28佳总兴业股份有限公司版序:AGIATZOONGENTERPRISECO.,LTD.页次:2/135.操作流程图：第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页将电源开关打开。检查热板温度是否合乎150℃。输入板材正确尺寸及排版数。依PP迭构组合方式设定压力及配方序号。台车位置选择扭转至7，并按前进钮将台车移至7位置。定位后按储料架前进钮将待压板子取出。选择热压机A.B.C.D(台车位置选择钮分别为1.2.5.6为热压机)(3.4为冷压机)。若使用A机则台车位置选择钮转至1并按前进钮将台车移至1号位置。旋转A机手动钮将真空门打开。台车定位后按储料架前进钮将待压板子送入热压机内,再按储料架前后退钮。旋转A机自动钮并按下自动启动开始压合。热压完成后真空门自动打开。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页后按储料架前进钮,定位后夹紧并将压合后板子取出。板子取出将台车移至3号的位置，按储料架前进钮将板子放进冷压机后按再按储料架后退钮再到仪控室启动冷却钮进行冷压作业。冷压结束后将板子取出台车移至8号位置放入出料暂存架上送至二楼。文件编号：PSC-05S28佳总兴业股份有限公司版序:AGIATZOONGENTERPRISECO.,LTD.页次:3/13【热压机机计算机屏幕】【输送台车控制面板】【热压机及冷压机控制面板】第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为...
