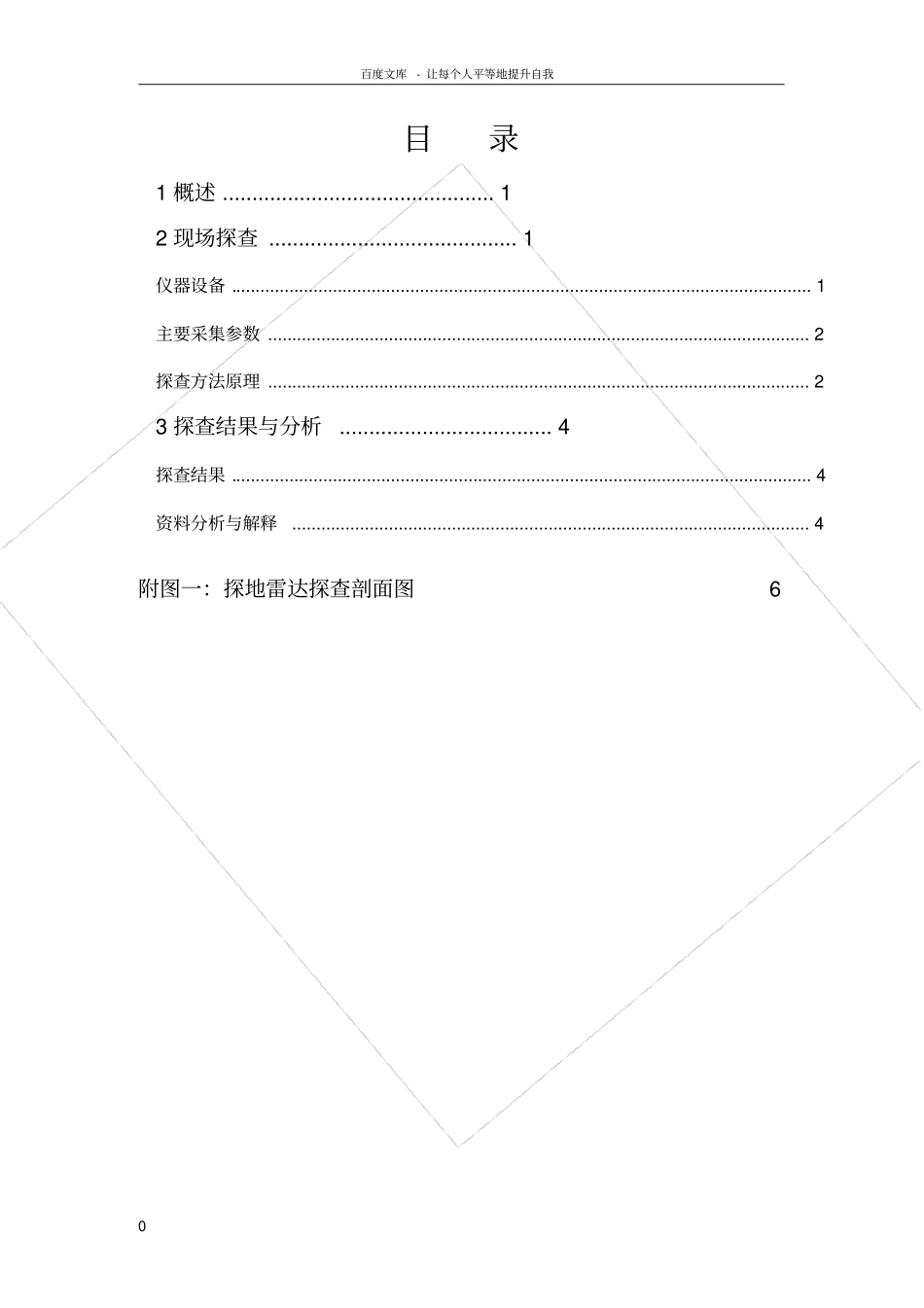

百度文库-让每个人平等地提升自我0目录1概述..............................................12现场探查..........................................1仪器设备........................................................................................................................1主要采集参数................................................................................................................2探查方法原理................................................................................................................23探查结果与分析....................................4探查结果........................................................................................................................4资料分析与解释...........................................................................................................4附图一:探地雷达探查剖面图6百度文库-让每个人平等地提升自我11概述为了详细准确的了解意大利RIS探地雷达在地下管线探测方面的性能,保定金迪公司邀请我公司,对保定市区内的管线进行探测。共在市区内选取了七处区域进行试验,分别是:银杏路、翔园路、吉祥园小区、茗畅园、翠园路、天威英利厂房前和保百大楼对面。以上区域中包括了各种深度、材质和地形情况下的管线,具有很强的代表性。下面对演示所使用的雷达参数和演示的情况做详细叙述。2现场探查仪器设备本次探查采用了意大利产RIS-K2型探地雷达(见图1),天线选择了80MHz低频屏蔽天线和200MHz中频屏蔽天线,其中80MHz天线的典型探测深度可以达到4~8m(依土质情况而定),水平最小分辨率12.5cm;200MHz天线的典型探测深度可以达到2~4米,水平最小分辨率5cm。两种天线既可以分别单独使用,也可以组合成天线阵使用,以便提高探测速度和结果的准确性。因此,我们的天线配置满足本次演示任务的要求。图1RIS-K2型探地雷达主机百度文库-让每个人平等地提升自我2主要采集参数扫描速度:850扫/秒脉冲重复频率:400KHz(高速的脉冲重复频率使数据收集更快)最多可接8对单天线同时检测时窗:9999nsec采样点数:128-8192叠加数:1-32768分辨率:5psec信噪比〉160dB工作温度:-10~50℃A/D转换:16bit检测方法原理探地雷达作为工程物探检测的一项新技术,具有连续、无损、高效和高精度等优点。探地雷达由一体化主机、天线及配套软件等部分组成,根据电磁波在有耗介质中的传播特性,探地雷达以宽频带短脉冲的形式向介质内发射高频电磁波(几MHz-几GHz),当其遇到不均匀体(界面)时会反射部分电磁波,其反射系数由介质的相对介电常数决定,通过对雷达主机所接收的反射信号进行处理和图像解译,达到识别隐蔽目标物的目的(见图2)。雷达图时距曲线数据采集百度文库-让每个人平等地提升自我3图2探地雷达工作原理示意图电磁波在特定介质中的传播速度V是不变的,因此根据探地雷达记录上的地面反射波与反射波的时间差ΔT,即可据下式算出异常的埋藏深度H:HVT?2(1)式中,H即为目标层厚度;V是电磁波在地下介质中的传播速度,其大小由下式表示:VC(2)式中,C是电磁波在大气中的传播速度,约为3×108m/s;ε为相对介电常数,取决于地下各层构成物质的介电常数。雷达波反射信号的振幅与反射系数成正比,在以位移电流为主的低损耗介质中,反射系数r可表示为:2121r(3)式中,ε1、ε2为界面上、下介质的相对介电常数。反射信号的强度主要取决于上、下层介质的电性差异,电性差异越大,反射信号越强。雷达波的穿透深度主要取决于地下介质的电性和中心频率。导电率越高,穿透深度越小;中心频率越高,穿透深度越小,反之亦然。百度文库-让每个人平等地提升自我43探查结果与分析探查结果雷达探测剖面见附件一。资料分析与解释探地雷达数据处理包括预处理(标记和桩号校正,添加标题、标识等)和处理分析,其处理流程如图3所示,其目的在于压制规则和随机干扰,以尽可能高的分辨率在探地雷达图像剖面上显示反射波,突出有用的异常信息(包括电磁波速度,振幅和波形等)来帮助...
