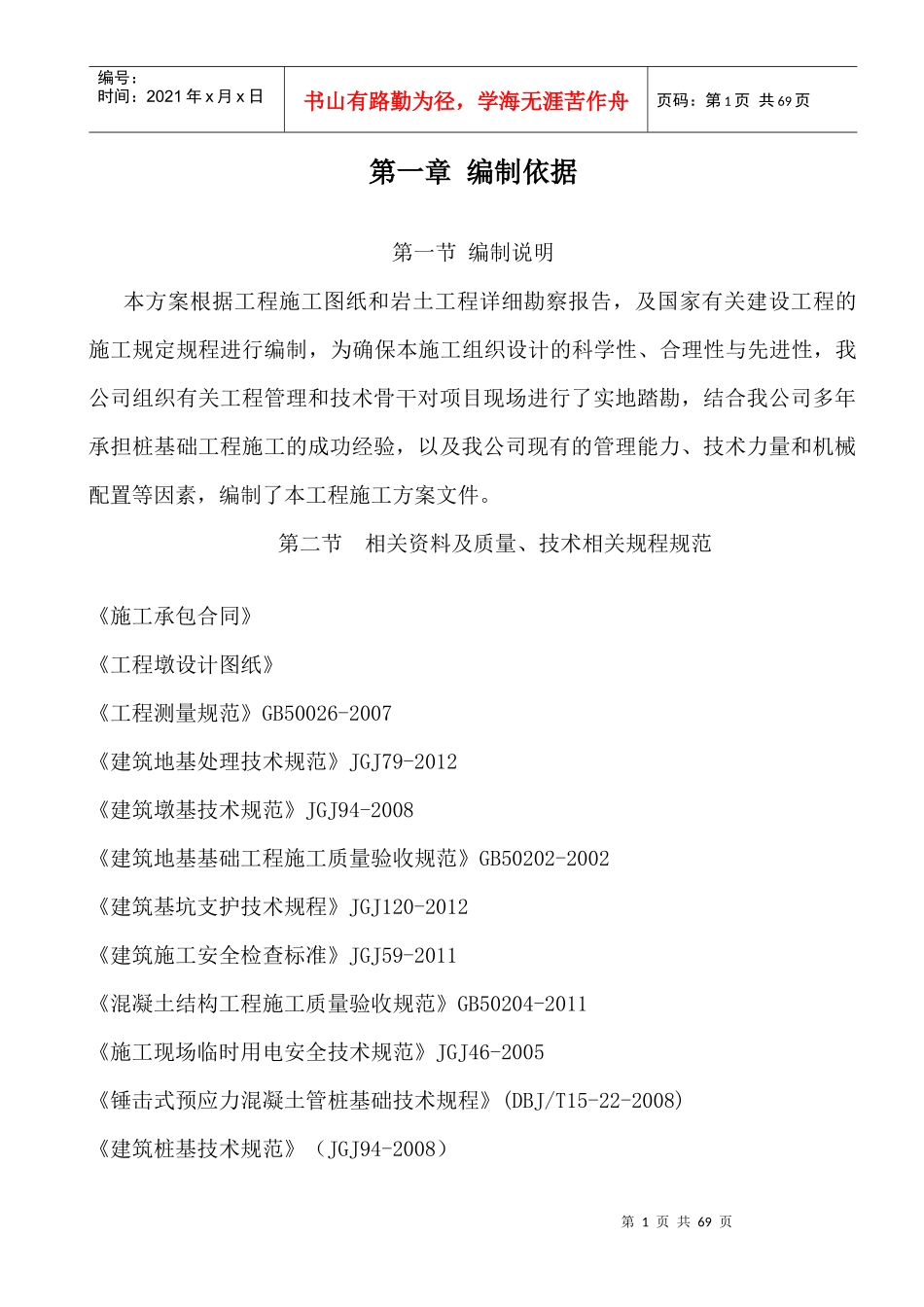

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页第一章编制依据第一节编制说明本方案根据工程施工图纸和岩土工程详细勘察报告，及国家有关建设工程的施工规定规程进行编制，为确保本施工组织设计的科学性、合理性与先进性，我公司组织有关工程管理和技术骨干对项目现场进行了实地踏勘，结合我公司多年承担桩基础工程施工的成功经验，以及我公司现有的管理能力、技术力量和机械配置等因素，编制了本工程施工方案文件。第二节相关资料及质量、技术相关规程规范《施工承包合同》《工程墩设计图纸》《工程测量规范》GB50026-2007《建筑地基处理技术规范》JGJ79-2012《建筑墩基技术规范》JGJ94-2008《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑基坑支护技术规程》JGJ120-2012《建筑施工安全检查标准》JGJ59-2011《混凝土结构工程施工质量验收规范》GB50204-2011《施工现场临时用电安全技术规范》JGJ46-2005《锤击式预应力混凝土管桩基础技术规程》(DBJ/T15-22-2008)《建筑桩基技术规范》（JGJ94-2008）第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页《预应力混凝土管桩》(10G409)《建筑工程安全生产管理条例》；《中华人民共和国安全生产法》；《建筑机械使用安全技术规程》；《施工现场临时用电安全技术规范》（JGJ46-2005）；《特种作业人员安全管理规则》（GBJ306-85）。《中华人民共和国环境噪声污染防治法》；《中华人民共和国大气污染防治法》；《中华人民共和国固体废物污染环境防治法》；《建设工程施工现场管理规定》。第二章施工总体策划第一节工程概况本工程位于珠海香洲迎宾北路西侧，桩基础采用预应力混凝土管桩，桩型：PHC500-125-AB；墩基础Φ1200mm。管桩分布：19号楼共113根，20号楼共113根，21号楼共80根，22号楼共76根，28号楼共91根，29号楼共92根，32号楼共90根，33号楼共91根，地下室共475根，总计1221根。设计桩长15米，单桩承载力特征值为1800KN，终压值3600KN，桩端持力层为强风化花岗岩；墩基础分布6栋人工挖孔墩56根、7栋55根、8栋57根、9栋55根、10栋49根、11栋50根、地下室人工挖孔墩116根，总计438根。墩基础设计深度为4~6m入强第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页风化岩层≥500mm。第二节工程地质条件（一）、场地自然地理及岩土体划分依据和划分结果：拟建场地位于珠海香洲迎宾北路西侧。场地内发育的地层按自上而下的顺序依次描述如下：素填土层，层厚0.5~7.9米。块石填土层，层厚0.5~6.8米。混凝土层，层厚0.2~5.9米。冲洪积粉质粘土层，层厚0.5~6.5米。冲洪积（粗）砾砂层，层厚0.5~8米。冲洪积砾石层，层厚0.4~4.9米。残积砾质粘性土层，层厚0.4~13.8米。全风化花岗岩，层厚0.5~11.2米。强风化花岗岩，层厚0.2~16.3米。中风化花岗岩，层厚0.3~7.8米。微风化花岗岩，层厚0.9~6.9米。（二）、场地钻探揭露有孤石存在，共22个孔揭露，主要为中风化或微风化花岗岩，甚至有钻孔在中风化岩层顶钻遇混凝土。第三节项目部机构组织第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页项目经理部是本项目实施管理者。在该工程施工中，我公司将按项目管理的原理，组织工程施工与管理，建立以项目经理为核心的项目班子，实行项目经理负责制，项目班了在公司的直接监督与控制下，履行工程施工的权利和义务。项目管理机构由项目领导层、专业管理层和劳务层组成。组织机构图下图：第三章施工前期准备工作第一节工程管理目标鉴于本工程的特点，根据公司有关要求，我项目部专门研究决定确立了本工程的四大目标：1）工程质量―――达到国家合格标准；第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页2）工程安全―――确保安全无事故；3）工程工期―――确保按期完成，力争提前；第二节施工准备1、技术准备1.1图纸会审在收到甲方提供的设计图后，认真阅读，记录图纸中存在的疑问；参加由业主（监理单...
