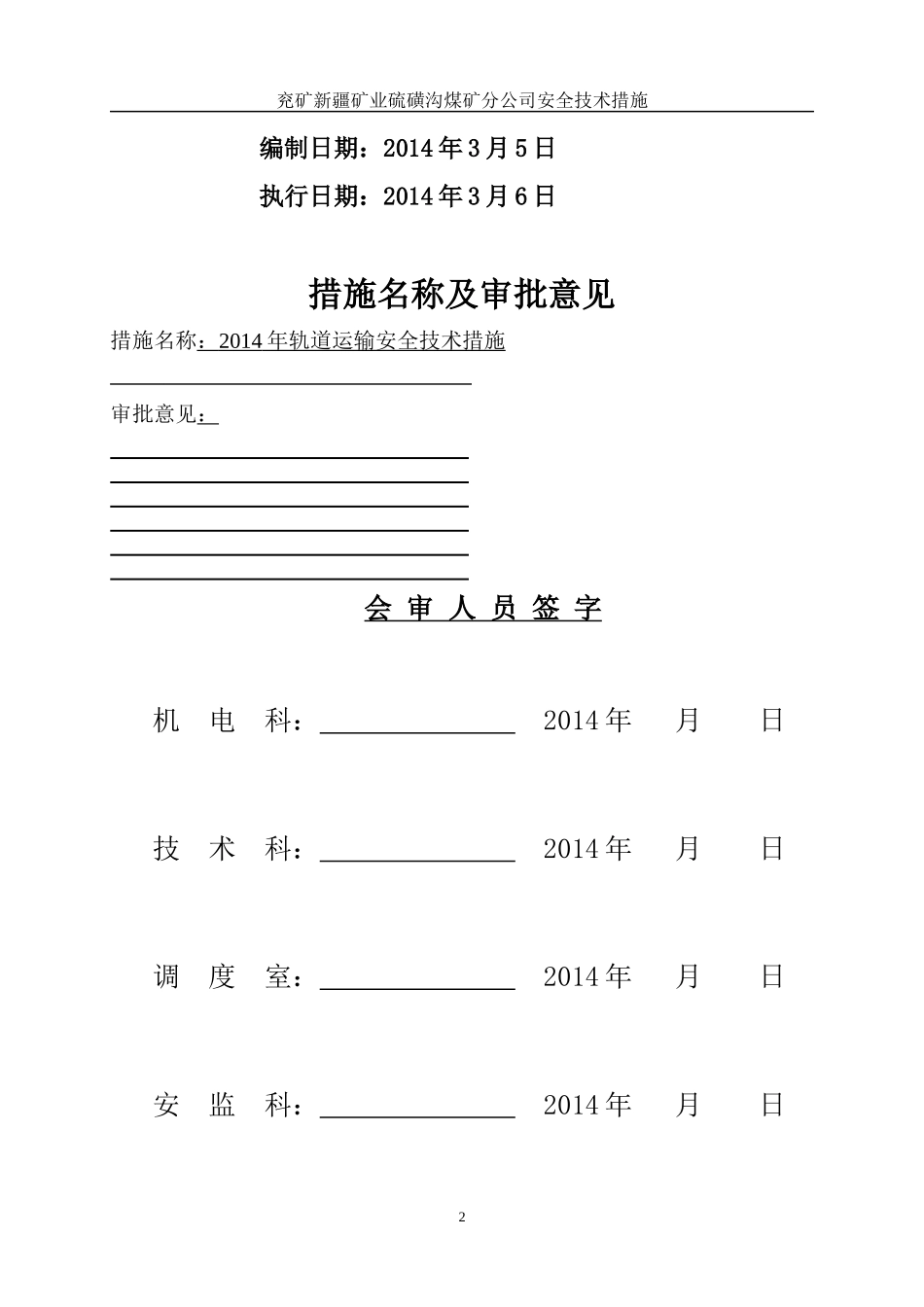

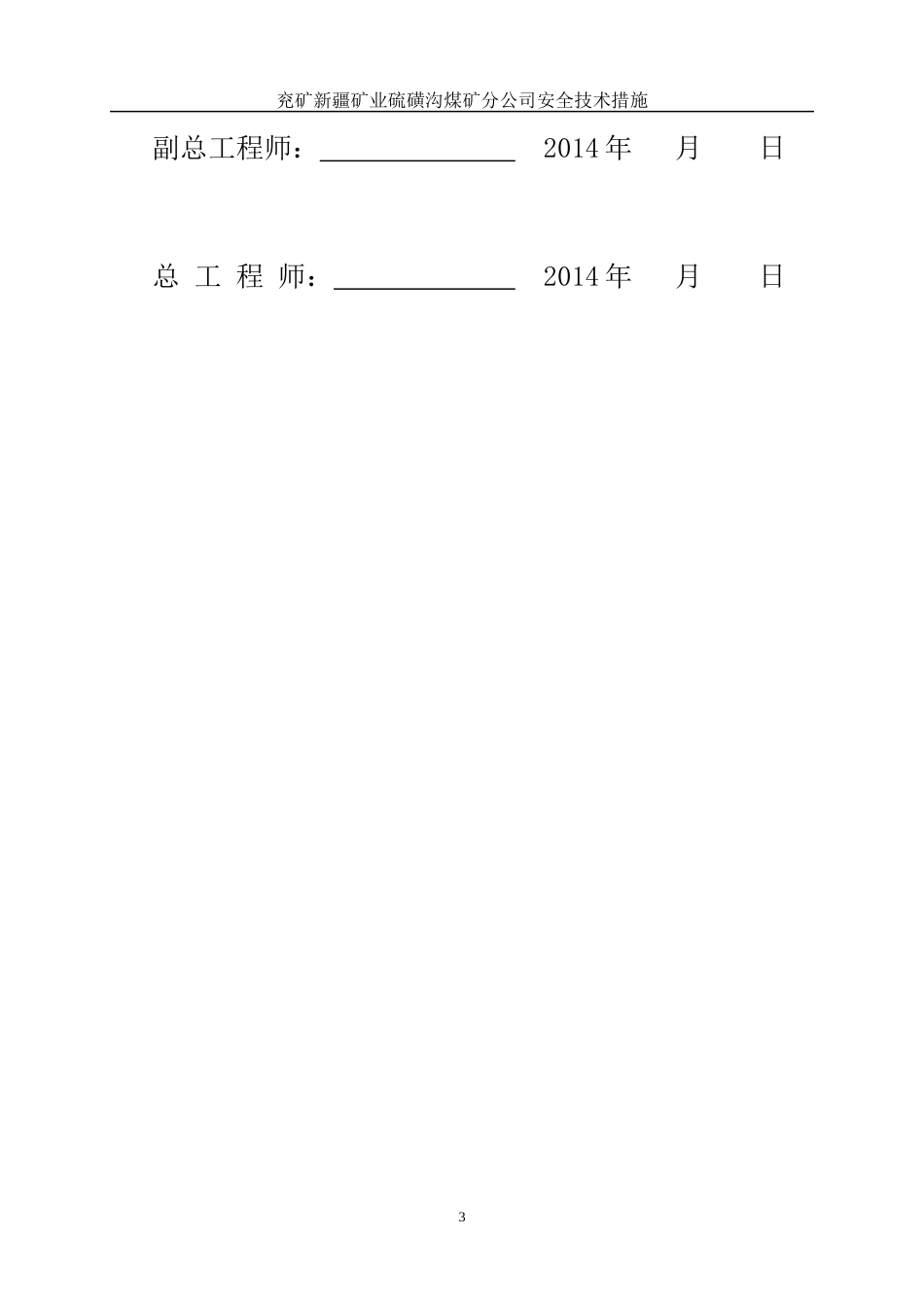

兖矿新疆矿业硫磺沟煤矿分公司安全技术措施编号：YS-CS-2014-02兖矿新疆矿业有限公司硫磺沟煤矿安全技术措施工程名称：2014年轨道运输施工单位:运输队编制人:技术负责人:单位负责人:1兖矿新疆矿业硫磺沟煤矿分公司安全技术措施编制日期：2014年3月5日执行日期：2014年3月6日措施名称及审批意见措施名称：2014年轨道运输安全技术措施审批意见：会审人员签字机电科：2014年月日技术科：2014年月日调度室：2014年月日安监科：2014年月日2兖矿新疆矿业硫磺沟煤矿分公司安全技术措施副总工程师：2014年月日总工程师：2014年月日3兖矿新疆矿业硫磺沟煤矿分公司安全技术措施为做好运输队辖区内轨道运输工作，确保物料安全运输，依据《煤矿安全规程》，特编制本安全技术措施。一、工作地点：地面、副斜井、+925m大巷二、工作时间：2014年3月6日-2014年12月31日三、工作内容：1、井下副斜井、+925m大巷的轨道运输。2、地面井口至机修厂及翻罐笼、3T矿车侧卸翻矸装置、材料装封车、地面翻罐笼翻车及井下装卸车。四、劳动组织：项目负责人：贾克明安全负责人：王学俊王国峰魏斌宋伟陈虎李天宝王安新施工负责人：赫志龙哈斯木苗承忠五、概况及安全评估：1、提升设备布置：运输辖区内需使用的设备共6台：JK-3×2.2A单绳缠绕式矿井提升机1台、CTL8/6矿用防爆特殊型蓄电池电瓶车2台（地面、井下各1台）、JH-8稳车1台、11.4KW绞车1台、翻罐笼1台。各设备具体参数如下：JK-3×2.2A单绳缠绕式矿井提升机安装在副井绞车房，负责整个副斜井的提升运输。功率450KW，钢丝绳直径为36.00mm，额定最大张紧力130KN，最大提升速度为3.06m/s，最大载重量26.14t，每钩提升车辆不超过5辆。CTL8/6矿用防爆特殊型蓄电池电瓶车井下、井上各1台，井下的电瓶车负责+735m车场的运输工作，井上的电瓶车负责副斜井井口至机修厂或翻罐笼及3T矿车侧卸翻矸装置的运输工作，最大时速：7.8km/h，重量：8310kg，功率2×15KW。JH-8③稳车安装在副井信号房里侧的材料库房内，负责将下放的车辆拉至变坡点以下直至副井绞车钢丝绳张紧。稳车最大牵引力80KN，钢丝绳直径15.5mm，容绳量80m，绳速0.1m/s，电机功率7.5kw，净重：650kg，整机尺寸1.6*0.5*0.6m。④11.4KW绞车安装在副井架空乘人装置机头硐室内，负责将升井的车辆摘挂钩后牵引至井口房2号或3号抱轨式阻车器以外。11.4KW绞车最大静张力10KN；卷筒尺寸φ235×300mm；功率11.4KW；钢丝绳直径12mm；外层钢丝绳速度1.0m/s⑤翻罐笼安装在副井井口房北侧翻矸处，负责将矿车内的矸石通过旋转的方式卸掉。翻罐笼电机功率7.5kw，转速4r/min，滚筒圈直径为2500mm。2、地面运输概况：地面共设置南北侧两条运输干线，南侧通往机修厂，主要运输上、下井的机电设备；北侧通往材料场、翻罐笼、3T矿车侧卸翻矸装置，在副斜井井口处设有车场，主要运输升井的废旧物料、矸石及下井的物料。铺设单、双轨道，轨距600mm，轨型30kg/m。共设置DK630－4－12道岔12组，道岔为手动操作。3、副斜井概况及信号、安全设施布置：副斜井倾角25°,运输长度873m，铺设30kg/m钢轨，轨距600mm，共设置4兖矿新疆矿业硫磺沟煤矿分公司安全技术措施DK630－4－12（左）道岔3组、DK630－4－12（右）道岔2组，DC630－3－9道岔1组,道岔为气控操作，单钩串车提升。信号采用“矿用PLC多功能提升信号装置”信号箱联系，当模式按钮选为“物”、信号发出副井绞车启动后，“正在行车，不准行人”报警装置能自动报警。副斜井安装ZDC30-1.2型跑车防护装置（捕车器）8组，安装位置：副斜井1号硐室、4号硐室、7号硐室、8号硐室、+850m水平[（4-5）02轨顺]上侧、+800m水平[（4-5）02皮顺]上侧、+777m水平（4-5）04轨顺下方10m、+735m水平车场上方30m。副斜井安装挡车辊3根、抱轨式阻车器3套、与绞车联动挡车栏1组、双刀自复式阻车器5套、托绳轮68个。副斜井绞车运输区间：水平一：副斜井井口←→+925m水平（+925m大巷1号车场）水平二：副斜井井口←→+850水平[（4-5）02轨顺]水平三：副斜井井口←→+800水平[（4-5）02皮顺]水平四：副斜井井口←→+782水平[（4-5）01联络巷车场]水平五：副斜井井口←→+777水平[（4-5）04轨顺]水平六...
