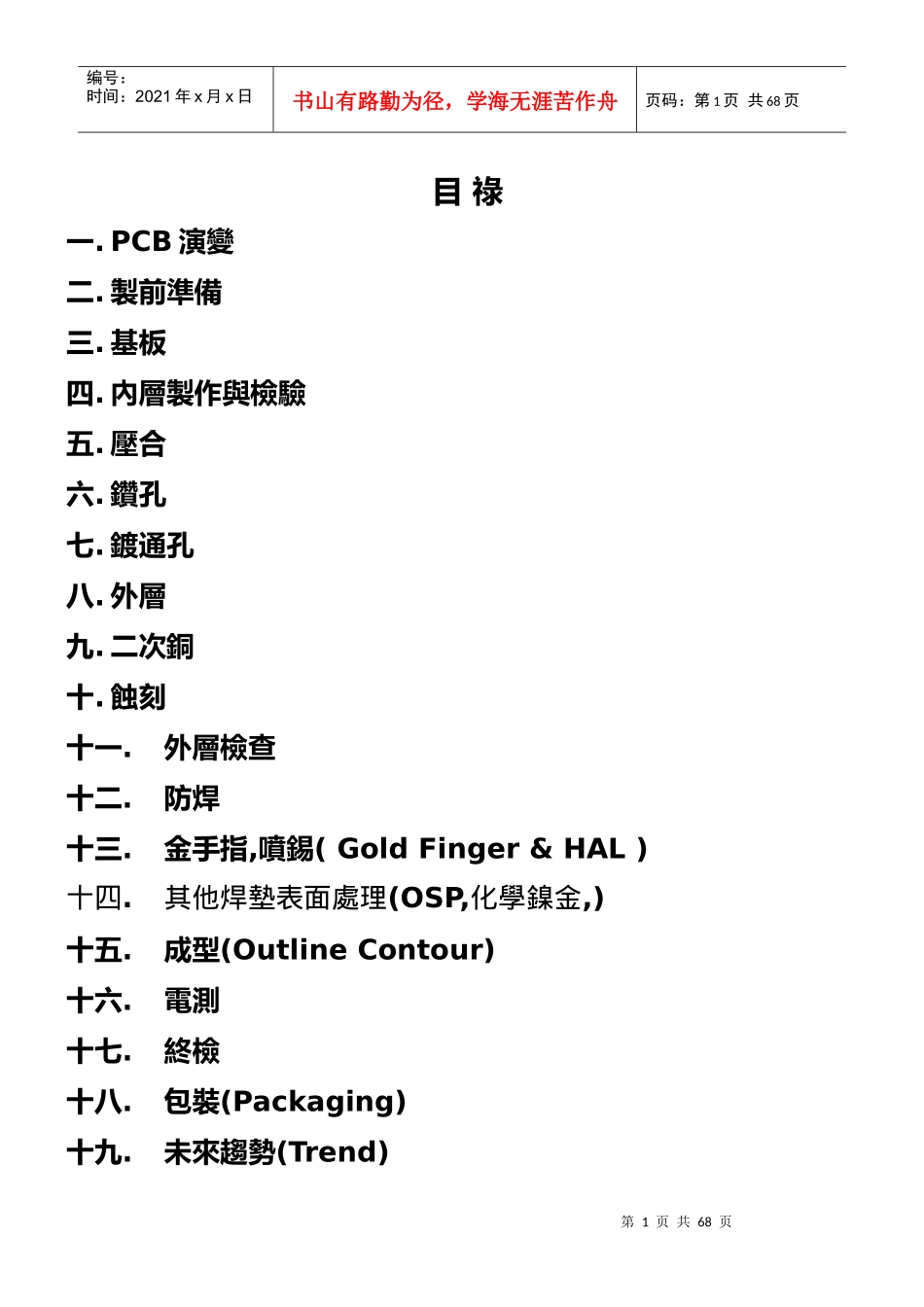

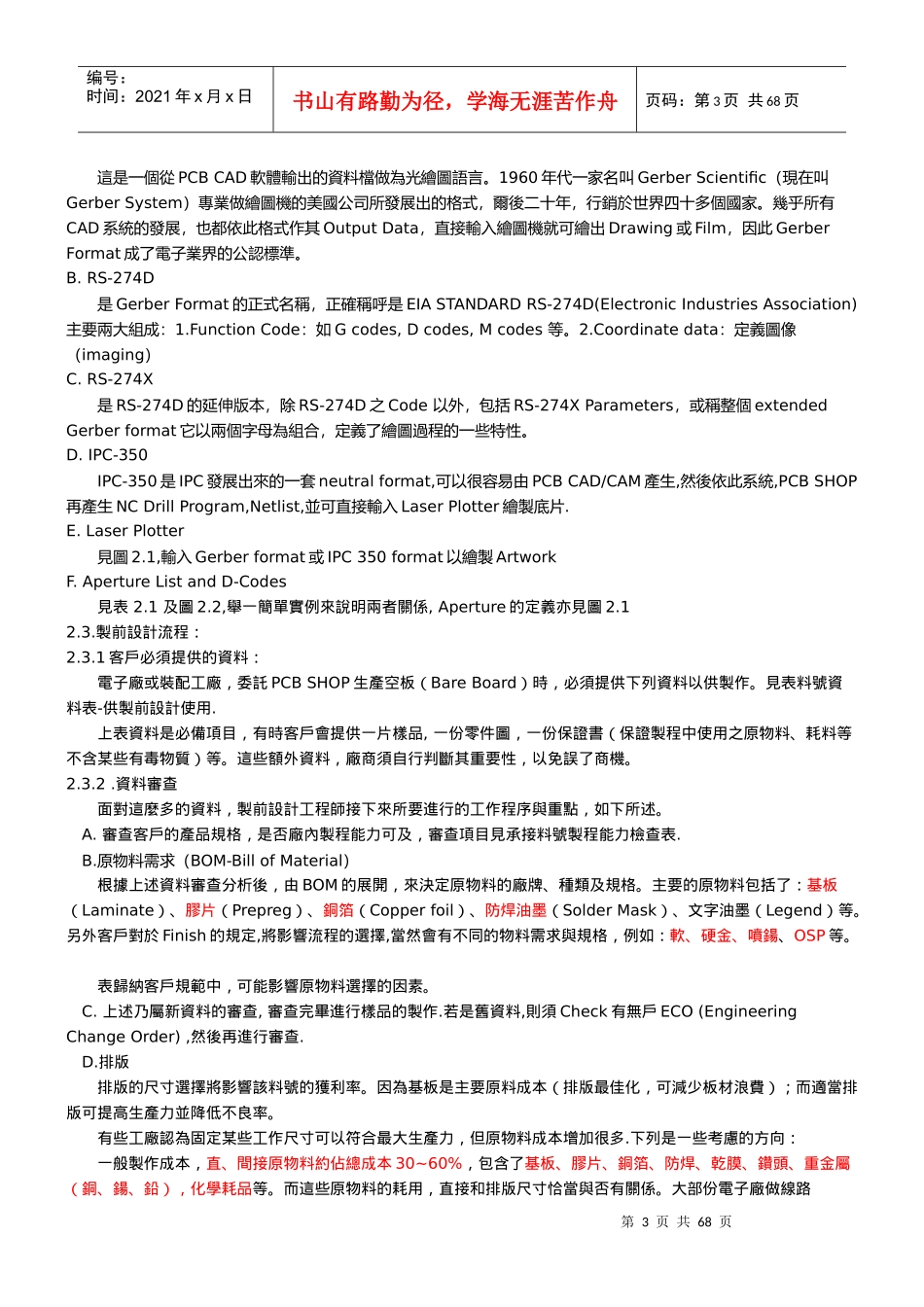

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页目祿一.PCB演變二.製前準備三.基板四.內層製作與檢驗五.壓合六.鑽孔七.鍍通孔八.外層九.二次銅十.蝕刻十一.外層檢查十二.防焊十三.金手指,噴錫(GoldFinger&HAL)十四.其他焊墊表面處理(OSP,化學鎳金,)十五.成型(OutlineContour)十六.電測十七.終檢十八.包裝(Packaging)十九.未來趨勢(Trend)第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页二十.盲／埋孔一.PCB演變1.3PCB種類及製法在材料、層次、製程上的多樣化以適合不同的電子產品及其特殊需求。以下就歸納一些通用的區別辦法，來簡單介紹PCB的分類以及它的製造方法。1.3.1PCB種類A.以材質分a.有機材質酚醛樹脂、玻璃纖維/環氧樹脂、Polyimide、BT/Epoxy等皆屬之。b.無機材質鋁、Copper-invar-copper、ceramic等皆屬之。主要取其散熱功能B.以成品軟硬區分a.硬板RigidPCBb.軟板FlexiblePCB見圖1.3c.軟硬板Rigid-FlexPCB見圖1.4C.以結構分a.單面板見圖1.5b.雙面板見圖1.6c.多層板見圖1.7D.依用途分：通信/耗用性電子/軍用/電腦/半導體/…電測板,見圖1.8BGA.另有一種射出成型的立體PCB，因使用少，在此介紹。1.3.2製造方法介紹A.減除法，其流程見圖1.9B.加成法，又可分半加成與全加成法，見圖1.101.11C.尚有其它因應IC封裝的變革延伸而出的一些先進製程，本光碟僅提及但不詳加介紹，因有許多尚屬機密也不易取得，或者成熟度尚不夠。本光碟以傳統負片多層板的製程為主軸，深入淺出的介紹各個製程，再輔以先進技術的觀念來探討未來的PCB走勢。二.製前準備2.1.前言台灣PCB產業屬性，幾乎是以ＯＥＭ，也就是受客戶委托製作空板（BareBoard）而已，不像美國，很多PCBShop是包括了線路設計，空板製作以及裝配(Assembly)的Turn-Key業務。以前，只要客戶提供的原始資料如Drawing,Artwork,Specification，再以手動翻片、排版、打帶等作業，即可進行製作，但近年由於電子產品日趨輕薄短小，PCB的製造面臨了幾個挑戰:（1）薄板（2）高密度（3）高性能（4）高速(5)產品週期縮短（6）降低成本等。以往以燈桌、筆刀、貼圖及照相機做為製前工具，現在己被電腦、工作軟體及鐳射繪圖機所取代。過去，以手工排版，或者還需要Micro-Modifier來修正尺寸等費時耗工的作業，今天只要在CAM(ComputerAidedManufacturing)工作人員取得客戶的設計資料，可能幾小時內，就可以依設計規則或DFM(DesignForManufacturing)自動排版並變化不同的生產條件。同時可以output如鑽孔、成型、測試治具等資料。2.2.相關名詞的定義與解說AGerberfile第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页這是一個從PCBCAD軟體輸出的資料檔做為光繪圖語言。1960年代一家名叫GerberScientific（現在叫GerberSystem）專業做繪圖機的美國公司所發展出的格式，爾後二十年，行銷於世界四十多個國家。幾乎所有CAD系統的發展，也都依此格式作其OutputData，直接輸入繪圖機就可繪出Drawing或Film，因此GerberFormat成了電子業界的公認標準。B.RS-274D是GerberFormat的正式名稱，正確稱呼是EIASTANDARDRS-274D(ElectronicIndustriesAssociation)主要兩大組成：1.FunctionCode：如Gcodes,Dcodes,Mcodes等。2.Coordinatedata：定義圖像（imaging）C.RS-274X是RS-274D的延伸版本，除RS-274D之Code以外，包括RS-274XParameters，或稱整個extendedGerberformat它以兩個字母為組合，定義了繪圖過程的一些特性。D.IPC-350IPC-350是IPC發展出來的一套neutralformat,可以很容易由PCBCAD/CAM產生,然後依此系統,PCBSHOP再產生NCDrillProgram,Netlist,並可直接輸入LaserPlotter繪製底片.E.LaserPlotter見圖2.1,輸入Gerberformat或IPC350format以繪製ArtworkF.ApertureListandD-Codes見表2.1及圖2.2,舉一簡單實例來說明兩者關係,Aperture的定義亦見圖2.12.3.製前設計流程：2.3.1客戶必須提供的資料：電子廠或裝配工廠，委託PCBSHOP生產空板（BareBoard）時，必須提供下列資料以供製作。見表料號資料表-供製前設計使用....
