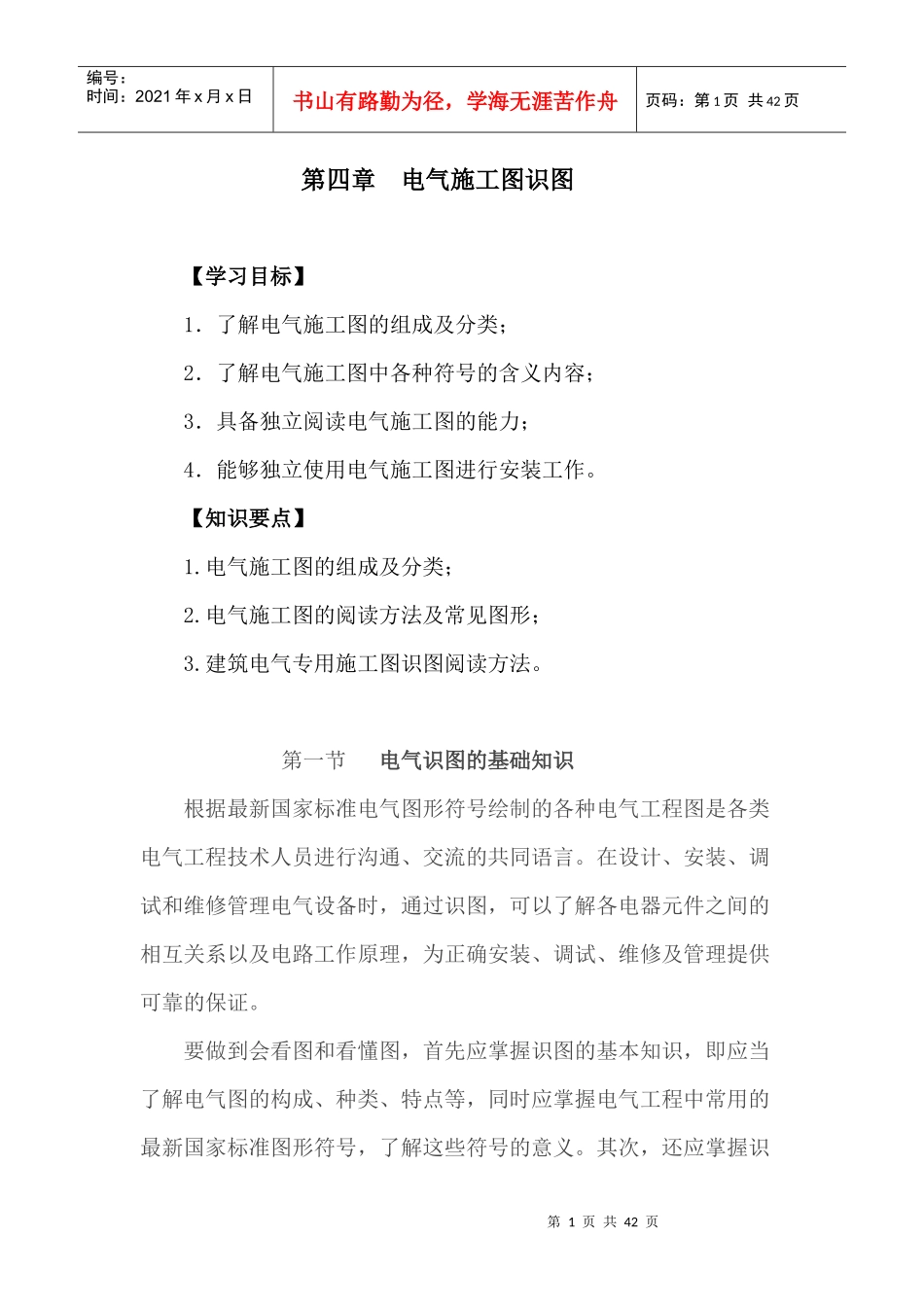

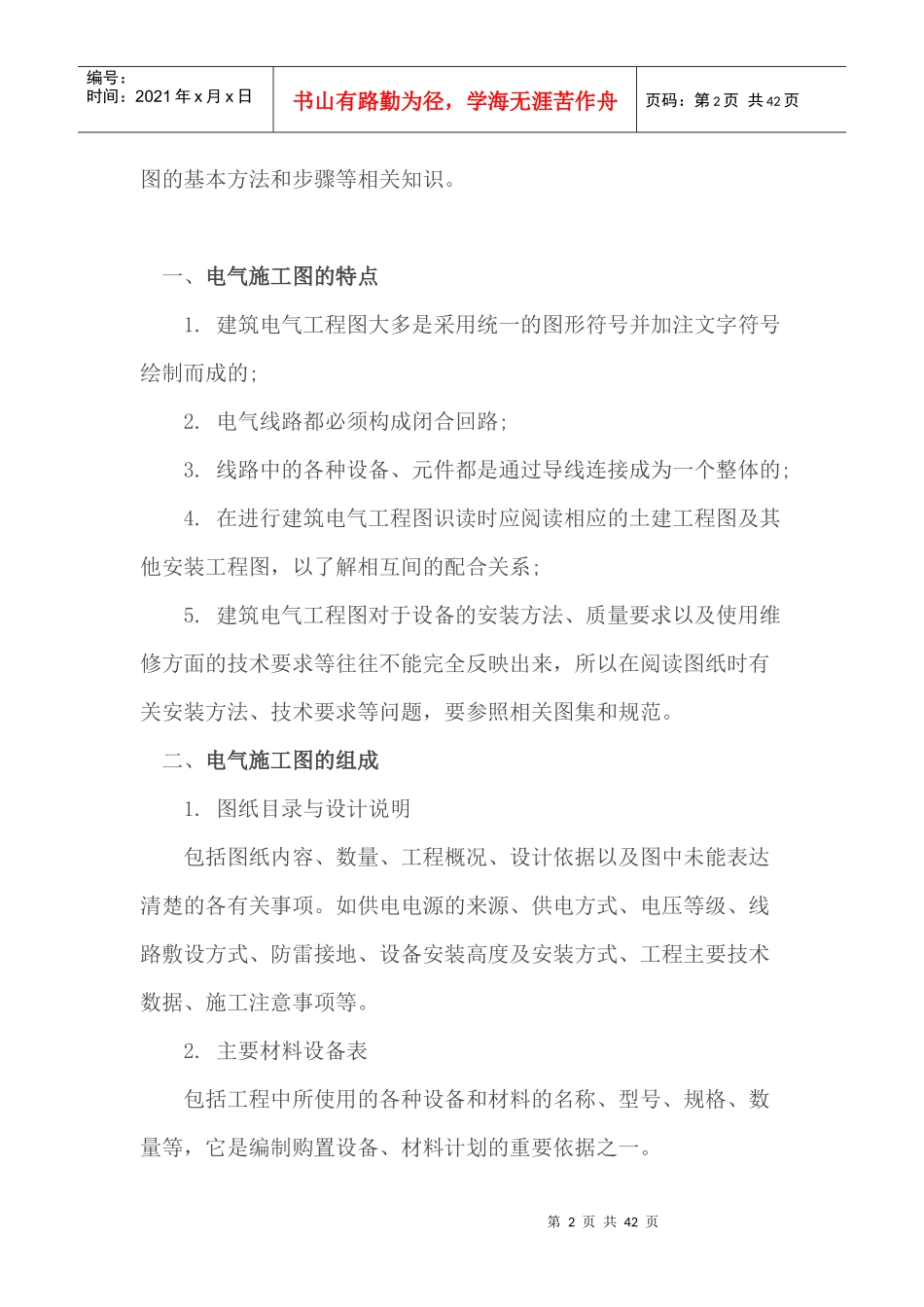

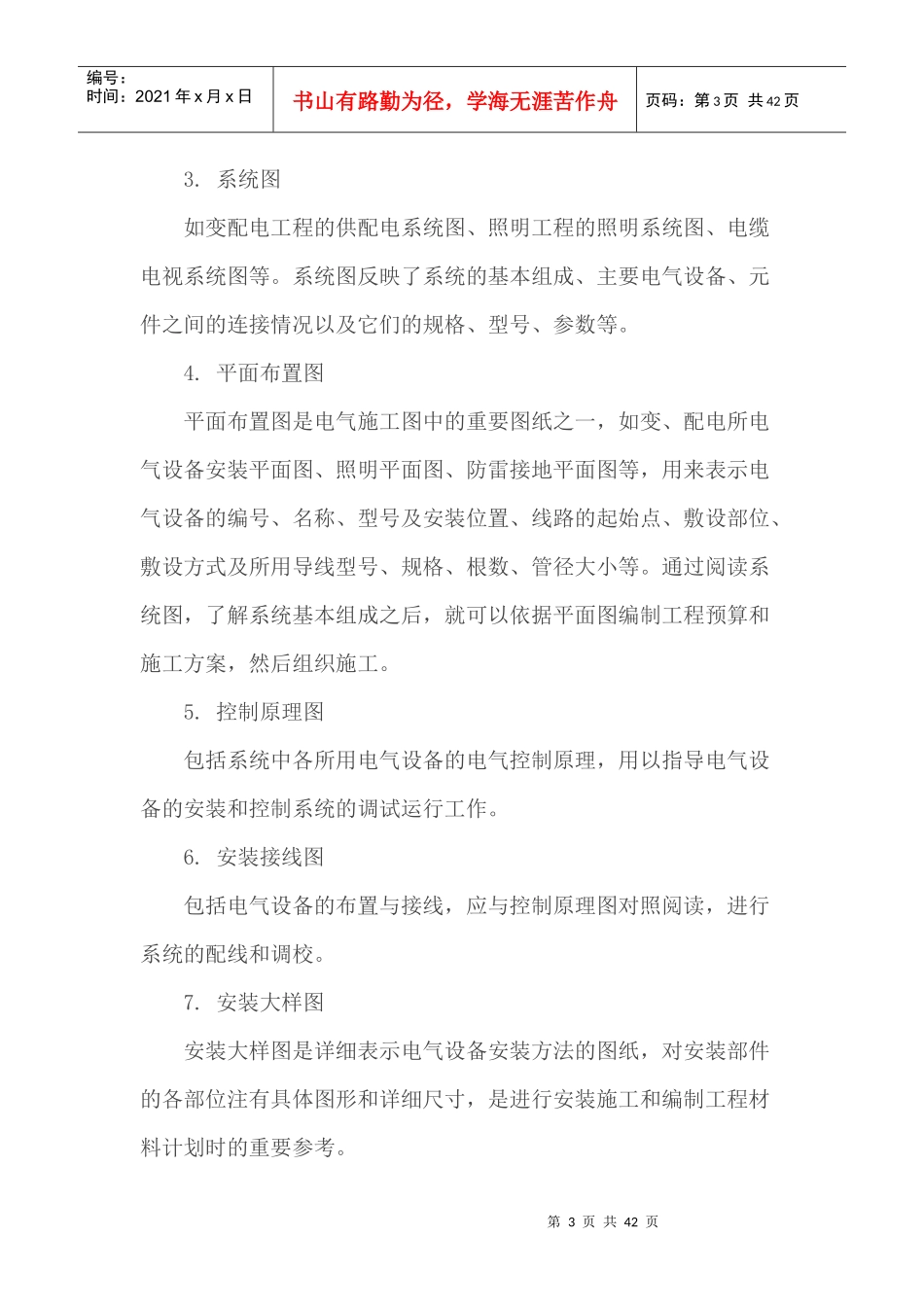

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第四章电气施工图识图【学习目标】1．了解电气施工图的组成及分类；2．了解电气施工图中各种符号的含义内容；3．具备独立阅读电气施工图的能力；4．能够独立使用电气施工图进行安装工作。【知识要点】1.电气施工图的组成及分类；2.电气施工图的阅读方法及常见图形；3.建筑电气专用施工图识图阅读方法。第一节电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页图的基本方法和步骤等相关知识。一、电气施工图的特点1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2.电气线路都必须构成闭合回路;3.线路中的各种设备、元件都是通过导线连接成为一个整体的;4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。二、电气施工图的组成1.图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页3.系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。7.安装大样图安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页三、电气施工图的阅读方法1.熟悉电气图例符号，弄清图例、符号所代表的内容。⑴、电气符号主要包括文字符号、图形符号、项目代号和回路标号等。在绘制电气图时，所有电气设备和电气元件都应使用国家统一标准符号，当没有国际标准符号时，可采用国家标准或行业标准符号。要想看懂电气图，就应了解各种电气符号的含义、标准原则和使用方法，充分掌握由图形符号和文字符号所提供的信息，才能正确地识图。⑵、电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。⑶、单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。如用“V”表示半导体器件和电真空器件，用“...
