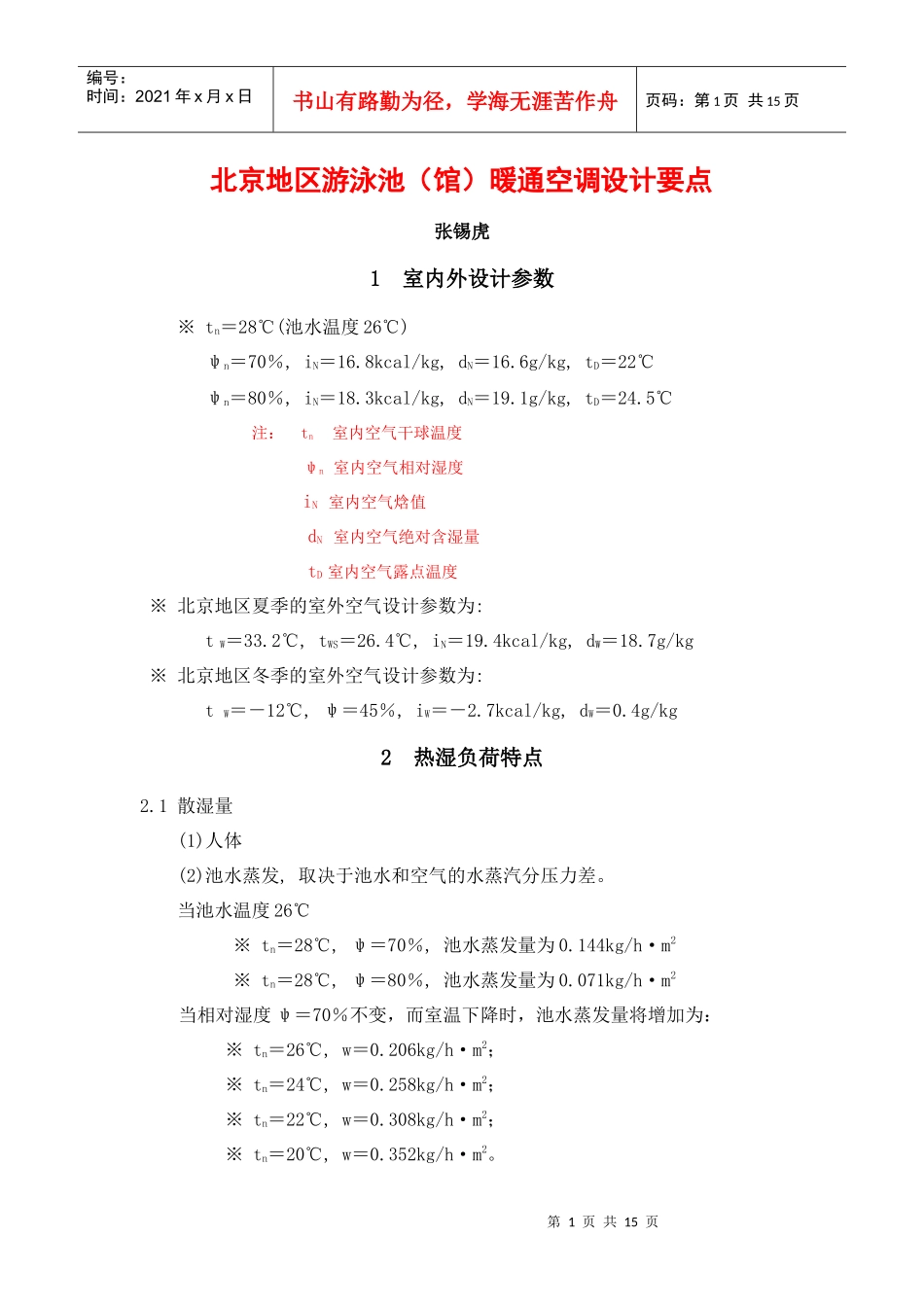

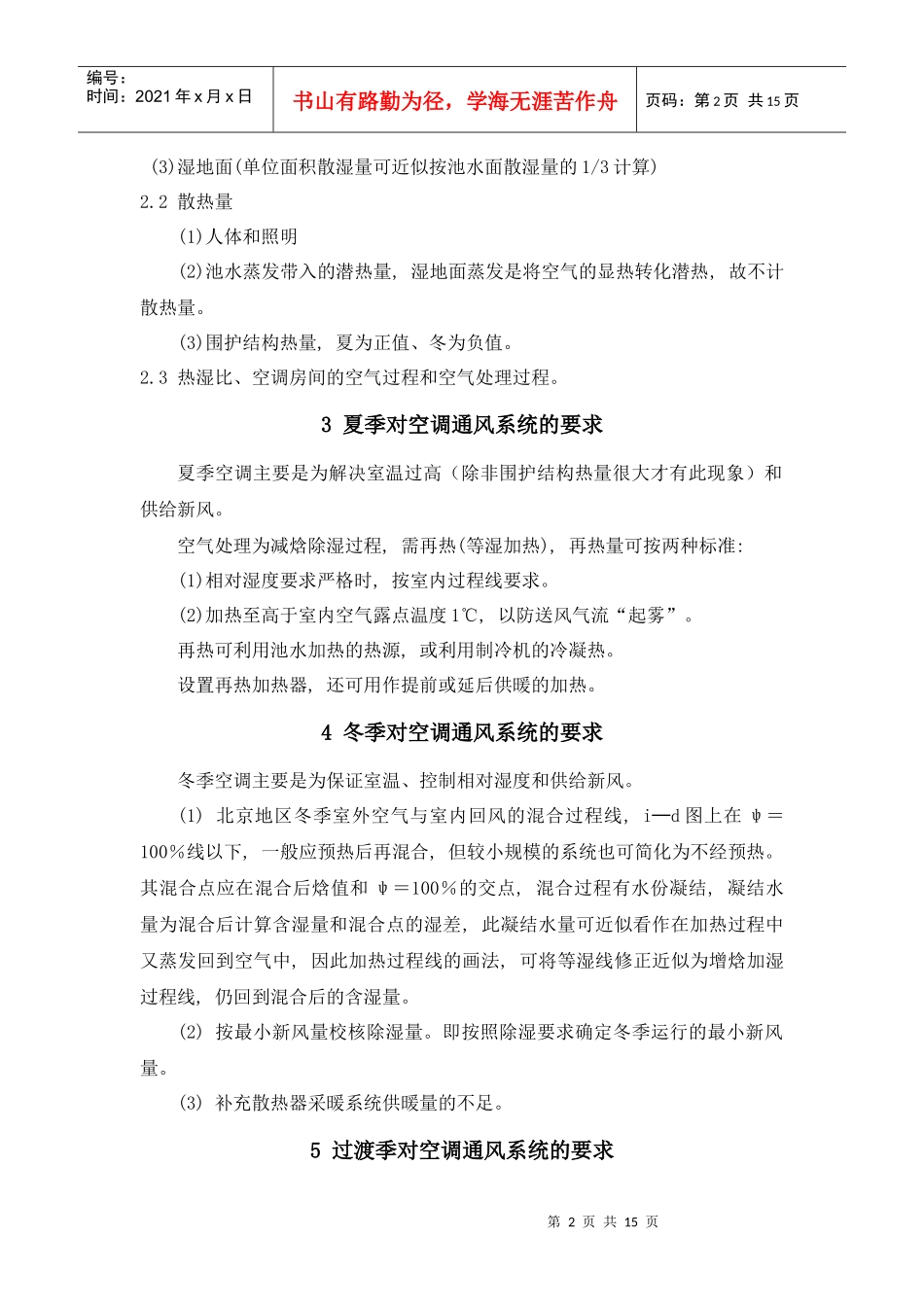

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页北京地区游泳池（馆）暖通空调设计要点张锡虎1室内外设计参数※tn＝28℃(池水温度26℃)ψn＝70％,iN＝16.8kcal/kg,dN＝16.6g/kg,tD＝22℃ψn＝80％,iN＝18.3kcal/kg,dN＝19.1g/kg,tD＝24.5℃注：tn室内空气干球温度ψn室内空气相对湿度iN室内空气焓值dN室内空气绝对含湿量tD室内空气露点温度※北京地区夏季的室外空气设计参数为:tW＝33.2℃,tWS＝26.4℃,iN＝19.4kcal/kg,dWW＝18.7g/kg※北京地区冬季的室外空气设计参数为:tW＝－12℃,ψ＝45％,iW＝－2.7kcal/kg,dW＝0.4g/kg2热湿负荷特点2.1散湿量(1)人体(2)池水蒸发,取决于池水和空气的水蒸汽分压力差。当池水温度26℃※tn＝28℃,ψ＝70％,池水蒸发量为0.144kg/h·m2※tn＝28℃,ψ＝80％,池水蒸发量为0.071kg/h·m2当相对湿度ψ＝70％不变，而室温下降时，池水蒸发量将增加为：※tn＝26℃,w＝0.206kg/h·m2；※tn＝24℃,w＝0.258kg/h·m2；※tn＝22℃,w＝0.308kg/h·m2；※tn＝20℃,w＝0.352kg/h·m2。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页(3)湿地面(单位面积散湿量可近似按池水面散湿量的1/3计算)2.2散热量(1)人体和照明(2)池水蒸发带入的潜热量,湿地面蒸发是将空气的显热转化潜热,故不计散热量。(3)围护结构热量,夏为正值、冬为负值。2.3热湿比、空调房间的空气过程和空气处理过程。3夏季对空调通风系统的要求夏季空调主要是为解决室温过高（除非围护结构热量很大才有此现象）和供给新风。空气处理为减焓除湿过程,需再热(等湿加热),再热量可按两种标准:(1)相对湿度要求严格时,按室内过程线要求。(2)加热至高于室内空气露点温度1℃,以防送风气流“起雾”。再热可利用池水加热的热源,或利用制冷机的冷凝热。设置再热加热器,还可用作提前或延后供暖的加热。4冬季对空调通风系统的要求冬季空调主要是为保证室温、控制相对湿度和供给新风。(1)北京地区冬季室外空气与室内回风的混合过程线,i─d图上在ψ＝100％线以下,一般应预热后再混合,但较小规模的系统也可简化为不经预热。其混合点应在混合后焓值和ψ＝100％的交点,混合过程有水份凝结,凝结水量为混合后计算含湿量和混合点的湿差,此凝结水量可近似看作在加热过程中又蒸发回到空气中,因此加热过程线的画法,可将等湿线修正近似为增焓加湿过程线,仍回到混合后的含湿量。(2)按最小新风量校核除湿量。即按照除湿要求确定冬季运行的最小新风量。(3)补充散热器采暖系统供暖量的不足。5过渡季对空调通风系统的要求第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页过渡季的空调主要是为控制相对湿度和供给新风,宜加大新风量或采用全新风。因此,宜采用双风机空调器。6设置散热器或地板辐射供暖的必要性北京地区的游泳池（馆）应设置散热器或地板辐射供暖系统,其供热量应尽量大于围护结构失热量,以保证空调系统停止运行时的室温,以抑制池水蒸发和围护结构结露。地板辐射供暖还可以提高围护结构的内表面温度，缓解结露现象。散热器采暖系统或地板辐射供暖的供热量,可视为空调负荷的得热量。7游泳池与其他区域的“相对静压程度”为防止游泳池（馆）周边房间的潮湿和结露,游泳池区对其他区域应保持适度负压,即机械排风量应大于最大新风量。机械排风设备并宜采用可根据保证“相对静压程度”变风量的技术措施。8关于采用直流式空调系统问题有些资料提出游泳池（馆）应采用无回风的直流式空调系统，其主要根据是当池水采用加氯消毒时，空气含氯量较高，采用回风循环会加速空调系统的腐蚀。应该如此看待上述观念？(1)据调查，当池水采用臭氧消毒，或即使采用加氯消毒，当空调通风系统合理配置和正常运行，且池水的余氯浓度合理控制时，室内空气的含氯量，不致造成空调系统的腐蚀。(2)游泳池空调所需最小新风量，主要是为满足降低室内湿度，一般应按照冬季的湿平衡确定。在冬季，当散热器或其它采暖设备提供的热量，如不足采暖设计负荷，而需要用空调系统补足时，如仅对新风、而不对室内空气进行循...
