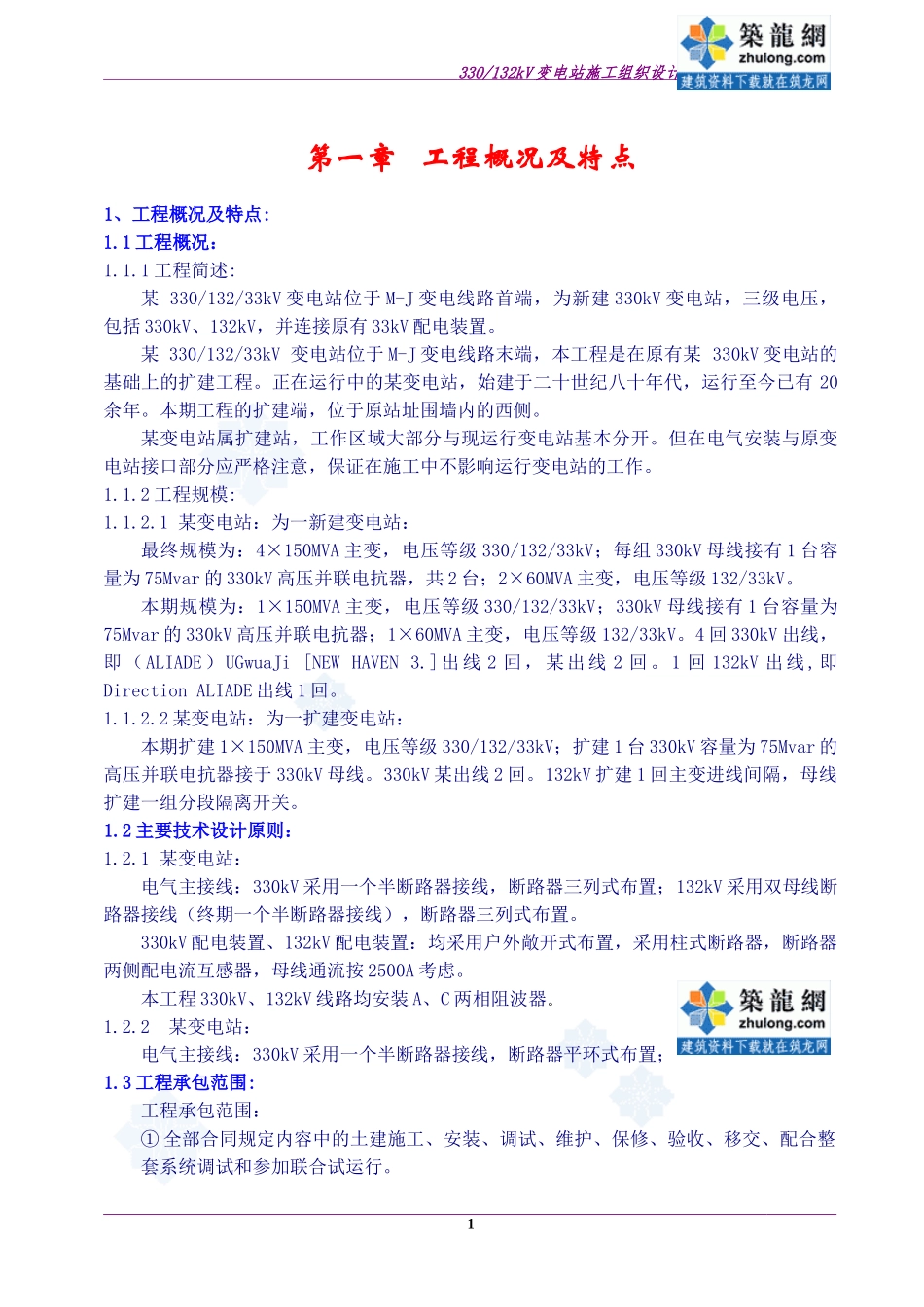

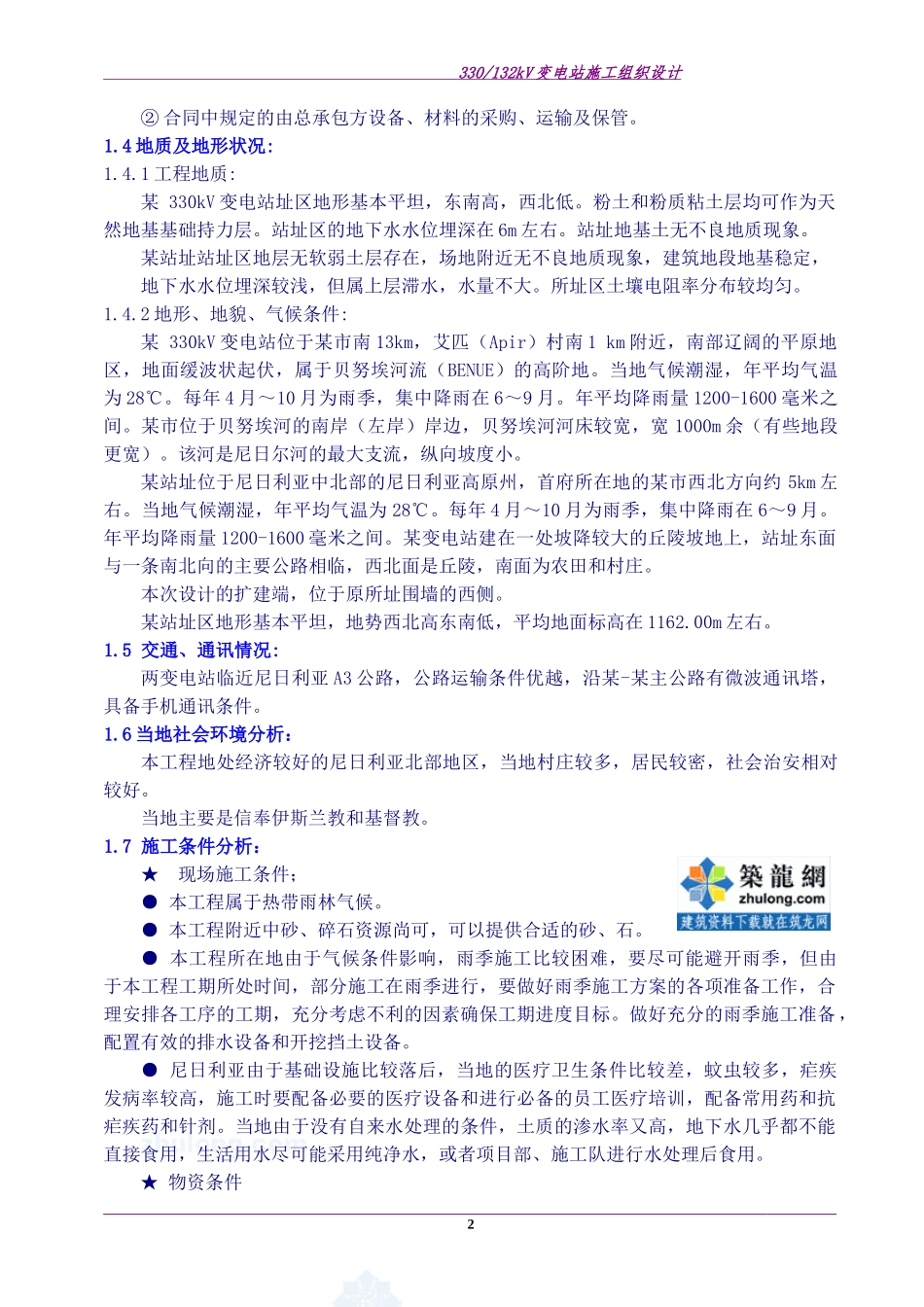

330/132kV变电站施工组织设计第一章工程概况及特点1、工程概况及特点:1.1工程概况：1.1.1工程简述:某330/132/33kV变电站位于M-J变电线路首端，为新建330kV变电站，三级电压，包括330kV、132kV，并连接原有33kV配电装置。某330/132/33kV变电站位于M-J变电线路末端，本工程是在原有某330kV变电站的基础上的扩建工程。正在运行中的某变电站，始建于二十世纪八十年代，运行至今已有20余年。本期工程的扩建端，位于原站址围墙内的西侧。某变电站属扩建站，工作区域大部分与现运行变电站基本分开。但在电气安装与原变电站接口部分应严格注意，保证在施工中不影响运行变电站的工作。1.1.2工程规模:1.1.2.1某变电站：为一新建变电站：最终规模为：4×150MVA主变，电压等级330/132/33kV；每组330kV母线接有1台容量为75Mvar的330kV高压并联电抗器，共2台；2×60MVA主变，电压等级132/33kV。本期规模为：1×150MVA主变，电压等级330/132/33kV；330kV母线接有1台容量为75Mvar的330kV高压并联电抗器；1×60MVA主变，电压等级132/33kV。4回330kV出线，即（ALIADE）UGwuaJi[NEWHAVEN3.]出线2回，某出线2回。1回132kV出线,即DirectionALIADE出线1回。1.1.2.2某变电站：为一扩建变电站：本期扩建1×150MVA主变，电压等级330/132/33kV；扩建1台330kV容量为75Mvar的高压并联电抗器接于330kV母线。330kV某出线2回。132kV扩建1回主变进线间隔，母线扩建一组分段隔离开关。1.2主要技术设计原则：1.2.1某变电站：电气主接线：330kV采用一个半断路器接线，断路器三列式布置；132kV采用双母线断路器接线（终期一个半断路器接线），断路器三列式布置。330kV配电装置、132kV配电装置：均采用户外敞开式布置，采用柱式断路器，断路器两侧配电流互感器，母线通流按2500A考虑。本工程330kV、132kV线路均安装A、C两相阻波器。1.2.2某变电站：电气主接线：330kV采用一个半断路器接线，断路器平环式布置；1.3工程承包范围:工程承包范围：①全部合同规定内容中的土建施工、安装、调试、维护、保修、验收、移交、配合整套系统调试和参加联合试运行。1330/132kV变电站施工组织设计②合同中规定的由总承包方设备、材料的采购、运输及保管。1.4地质及地形状况:1.4.1工程地质:某330kV变电站址区地形基本平坦，东南高，西北低。粉土和粉质粘土层均可作为天然地基基础持力层。站址区的地下水水位埋深在6m左右。站址地基土无不良地质现象。某站址站址区地层无软弱土层存在，场地附近无不良地质现象，建筑地段地基稳定，地下水水位埋深较浅，但属上层滞水，水量不大。所址区土壤电阻率分布较均匀。1.4.2地形、地貌、气候条件:某330kV变电站位于某市南13km，艾匹（Apir）村南1km附近，南部辽阔的平原地区，地面缓波状起伏，属于贝努埃河流（BENUE）的高阶地。当地气候潮湿，年平均气温为28℃。每年4月～10月为雨季，集中降雨在6～9月。年平均降雨量1200-1600毫米之间。某市位于贝努埃河的南岸（左岸）岸边，贝努埃河河床较宽，宽1000m余（有些地段更宽）。该河是尼日尔河的最大支流，纵向坡度小。某站址位于尼日利亚中北部的尼日利亚高原州，首府所在地的某市西北方向约5km左右。当地气候潮湿，年平均气温为28℃。每年4月～10月为雨季，集中降雨在6～9月。年平均降雨量1200-1600毫米之间。某变电站建在一处坡降较大的丘陵坡地上，站址东面与一条南北向的主要公路相临，西北面是丘陵，南面为农田和村庄。本次设计的扩建端，位于原所址围墙的西侧。某站址区地形基本平坦，地势西北高东南低，平均地面标高在1162.00m左右。1.5交通、通讯情况:两变电站临近尼日利亚A3公路，公路运输条件优越，沿某-某主公路有微波通讯塔，具备手机通讯条件。1.6当地社会环境分析：本工程地处经济较好的尼日利亚北部地区，当地村庄较多，居民较密，社会治安相对较好。当地主要是信奉伊斯兰教和基督教。1.7施工条件分析：★现场施工条件；●本工程属于热带雨林气候。●本工程附近中砂、碎石资源尚可，可以提供合适的砂、石。●本工程所在地由于气候条件影响，雨季施工比较困难，要尽可能避开雨季，但由于本工程工期所处时间，部分施工在雨季进行，要做...
