东方明珠小区外脚手架施工方案VIP免费

东方明珠小区外脚手架施工方案_第1页
1/34
东方明珠小区外脚手架施工方案_第2页
2/34

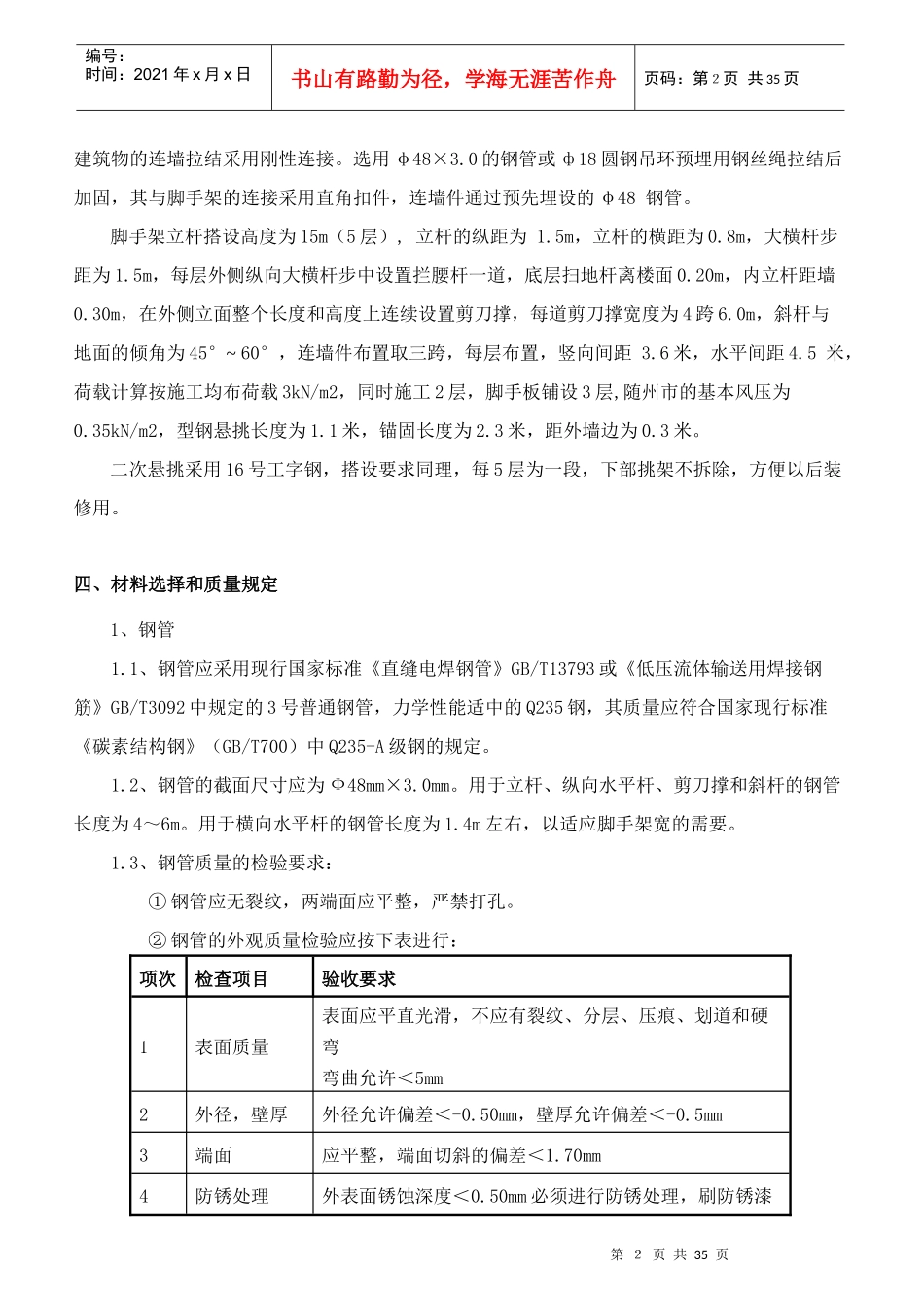

东方明珠小区外脚手架施工方案_第3页
3/34

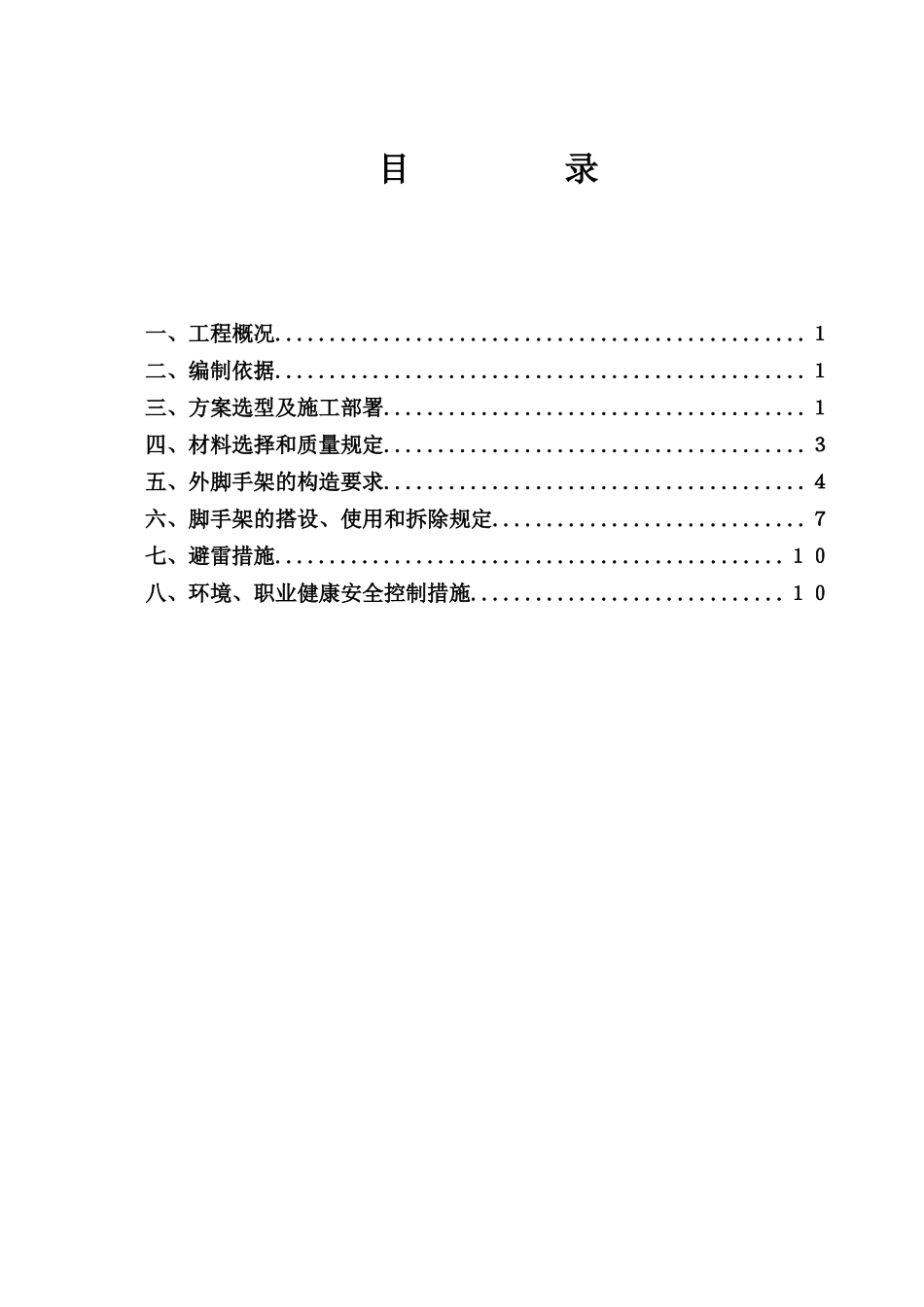

目录一、工程概况.................................................1二、编制依据.................................................1三、方案选型及施工部署.......................................1四、材料选择和质量规定.......................................3五、外脚手架的构造要求.......................................4六、脚手架的搭设、使用和拆除规定.............................7七、避雷措施...............................................10八、环境、职业健康安全控制措施.............................10第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共35页一、工程概况本工程位于随州市明珠路北侧,由森源实业(随州)有限公司开发。本工程为东方明珠小区二期B2#、B3#、B5#工程,框架剪力墙结构。B2#楼地下一层,地上十八层,标准层层高3m,檐高54.35m。B3#楼地下一层,地上15层,檐高54.35m。B5#楼地下一层,地上15层。二、编制依据1、东方明珠小区二期B2#、B3#、B5#工程工程施工图纸。2、我公司编制的本工程《施工组织设计》。3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001,2002年版)。4、《建筑施工安全检查标准》(JGJ59-99)。5、《碳素结构钢》(GB/T700-1988)。6、《简明施工计算手册》。。7、现场的实际情况。三、方案选型及施工部署1、脚手架的选型本外脚手架功能为主体结构施工安全围护用外架以及外墙装修施工的操作架。结合本工程的实际情况,B3#、B5#楼1-9层采用落地式双排外脚手架(高27m),10-15层采用工字钢悬挑式脚手架(高18m),B2#楼1-8层采用落地式脚手架(高24m)。9-13层采用工字钢悬挑式脚手架(高15M),14-18层亦采用工字钢悬挑脚手架(15M)落地外脚手架:外架直接落在地下车库顶板上,落地立杆下面需垫50mm厚木垫板。落地式双排脚手架脚手架的立杆纵距为1.50m,立杆横距为0.80m,步距为1.50m,每层外侧纵向大横杆步中设置拦腰杆一道,内排立杆距最外端框架梁外侧0.3m。离地不大于0.20m处,设置纵向及横向扫地杆,纵向扫地杆设置于横向扫地杆之上。连墙件按二步二跨布置,间距3.0m,拉结件钢管采用双扣件与内立杆连接。脚手架外侧采用密目安全网全封闭。剪刀撑跨越宽度为4跨,跨度为6.0m,高度为5步距,斜杆与地面的倾斜角度宜在45°~60°之间,剪刀撑从底至顶连续设置。悬挑架采用单立杆扣件式双排钢管脚手架,用钢丝绳斜拉卸荷。脚手架立杆纵距1.50m,横距0.80m,大横杆步距为1.50m,每层外侧纵向大横杆步中设置拦腰杆一道,底层扫地杆离楼面0.20m,内立杆距墙0.30m,在外侧立面整个长度和高度上连续设置剪刀撑,每道剪刀撑宽度为4跨6.0m,斜杆与地面的倾角为60°。2、施工部署悬挑架采用单立杆扣件式双排钢管脚手架,待楼板混凝土浇注完成后强度达到70%时,在工字钢上搭设脚手架。脚手架随主体施工的进度,逐层向上搭设,在外墙装修施工阶段,随外墙装修的施工进度,逐层从上至下分段分片拆除。工字钢的长度在3.5m~6.0m之间,工字钢用2ф18圆钢作U型环固定在楼面上。脚手架与第2页共35页第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页建筑物的连墙拉结采用刚性连接。选用φ48×3.0的钢管或ф18圆钢吊环预埋用钢丝绳拉结后加固,其与脚手架的连接采用直角扣件,连墙件通过预先埋设的φ48钢管。脚手架立杆搭设高度为15m(5层),立杆的纵距为1.5m,立杆的横距为0.8m,大横杆步距为1.5m,每层外侧纵向大横杆步中设置拦腰杆一道,底层扫地杆离楼面0.20m,内立杆距墙0.30m,在外侧立面整个长度和高度上连续设置剪刀撑,每道剪刀撑宽度为4跨6.0m,斜杆与地面的倾角为45°~60°,连墙件布置取三跨,每层布置,竖向间距3.6米,水平间距4.5米,荷载计算按施工均布荷载3kN/m2,同时施工2层,脚手板铺设3层,随州市的基本风压为0.35kN/m2,型钢悬挑长度为1.1米,锚固长度为2.3米,距外墙边为0.3米。二次悬挑采用16号工字钢,搭设要求同理,每5层为一段,下部挑架不拆除,方便以后装修用。四、材料选择和质量规定1、钢管1.1、...
