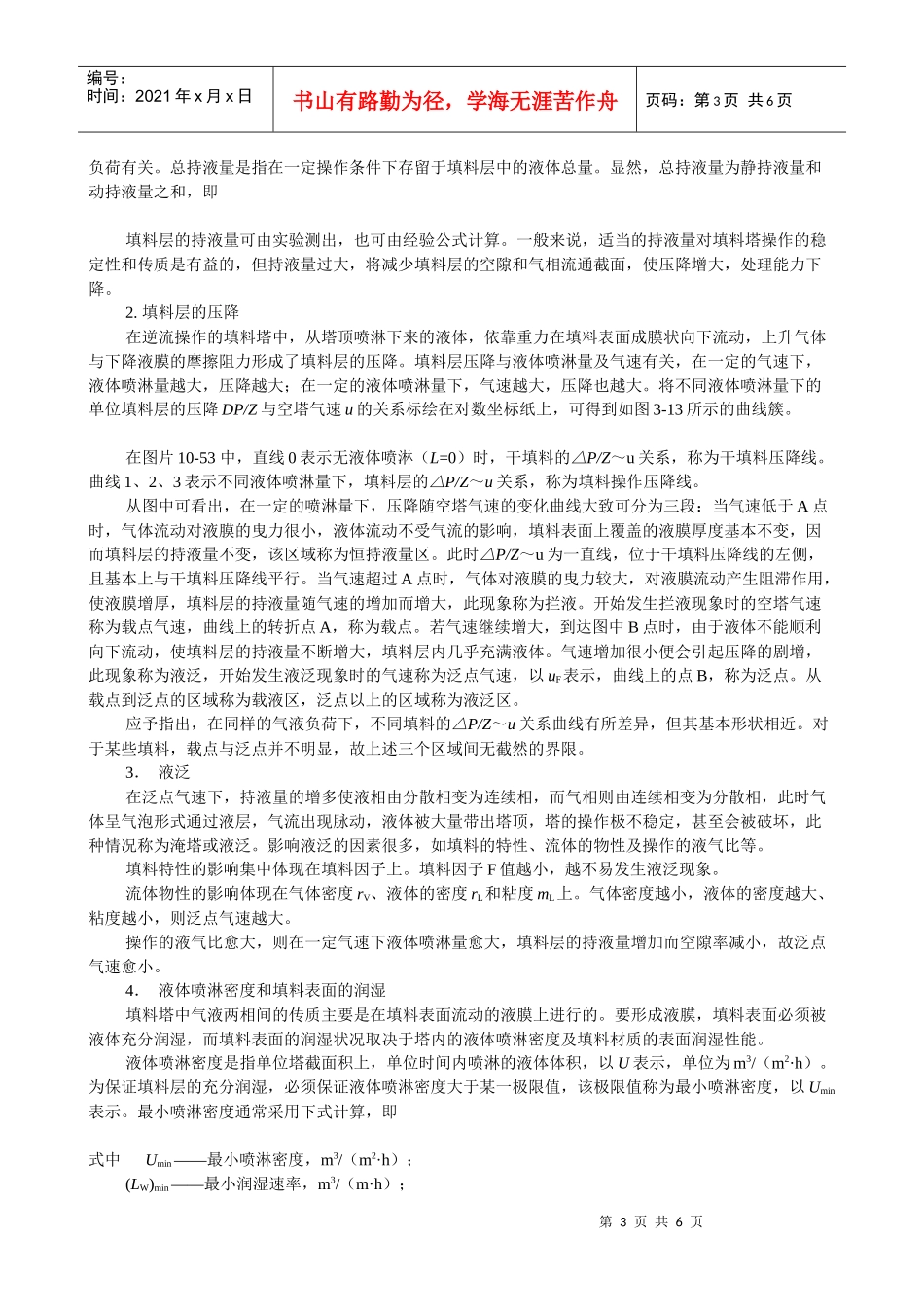

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页10.2填料塔10.2.1填料塔的结构及其结构特性1.填料塔的结构如图所示为填料塔的结构示意图，填料塔是以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，当填料层较高时，需要进行分段，中间设置再分布装置。液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。2.填料特性的评价（1）比表面积塔内单位体积填料层具有的填料表面积，m2/m3。填料比表面积的大小是气液传质比表面积大小的基础条件。须说明两点：第一，操作中有部分填料表面不被润湿，以致比表面积中只有某个分率的面积才是润湿面积。据资料介绍，填料真正润湿的表面积只占全部填料表面积的（20～50）%。第二，有的部位填料表面虽然润湿，但液流不畅，液体有某种程度的停滞现象。这种停滞的液体与气体接触时间长，气液趋于平衡态，在塔内几乎不构成有效传质区。为此，须把比表面积与有效的传质比表面积加以区分。但比表面积仍不失为重要的参量。（2）空隙率塔内单位体积填料层具有的空隙体积，m2/m3。为一分数。值大则气体通过填料层的阻力小，故值以高为宜。对于乱堆填料，当塔径与填料尺寸之比大于8时，因每个填料在塔内的方位是随机的，填料层的均匀性较好，这时填料层可视为各向同性，填料层的空隙率就是填料层内任一横截面的空隙截面分率。当气体以一定流量过填料层时，按塔横截面积计的气速称为“空塔气速”（简称空速），而气体在填料层孔隙内流动的真正气速为。二者关系为：。（3）塔内单位体积具有的填料个数根据计算出的塔径与填料层高度，再根据所选填料的n值，即可确定塔内需要的填料数量。一般要求塔径与填料尺寸之比（此比值在8～15之间为宜），以便气、液分布均匀。若，在近塔壁处填料层空隙率比填料层中心部位的空隙率明显偏高，会影响气液的均匀分布。若值过大，即填料尺寸偏小，气流阻力增大。10.2.2气液两相在填料层内的流动填料塔的流体力学性能主要包括填料层的持液量、填料层的压降、液泛、填料表面的润湿及返混等。1.填料层的持液量填料层的持液量是指在一定操作条件下，在单位体积填料层内所积存的液体体积，以(m3液体)/(m3填料)表示。持液量可分为静持液量Hs、动持液量Ho和总持液量Ht。静持液量是指当填料被充分润湿后，停止气液两相进料，并经排液至无滴液流出时存...
