W型柔性铸铁排水管及试验施工工法VIP免费

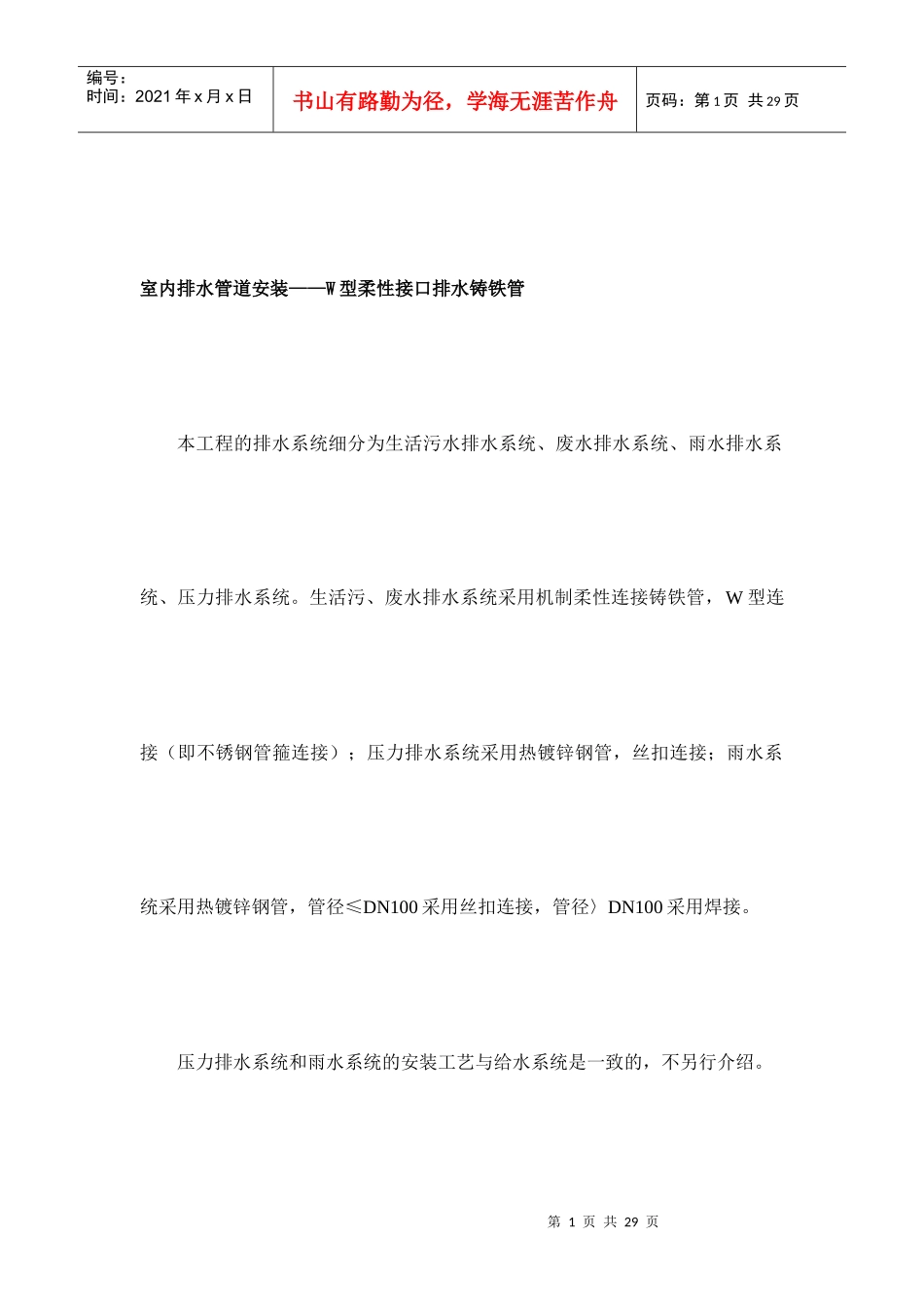

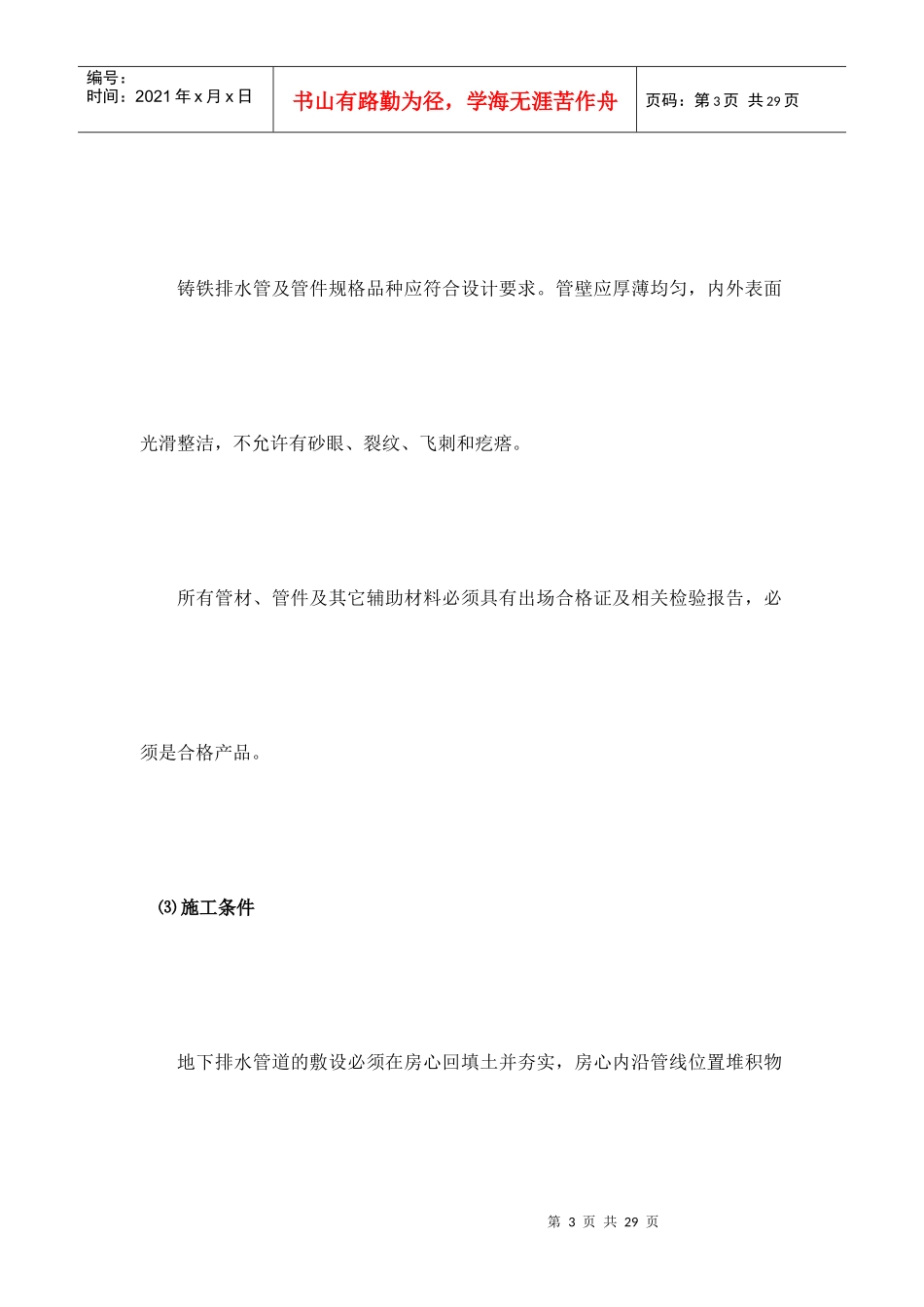

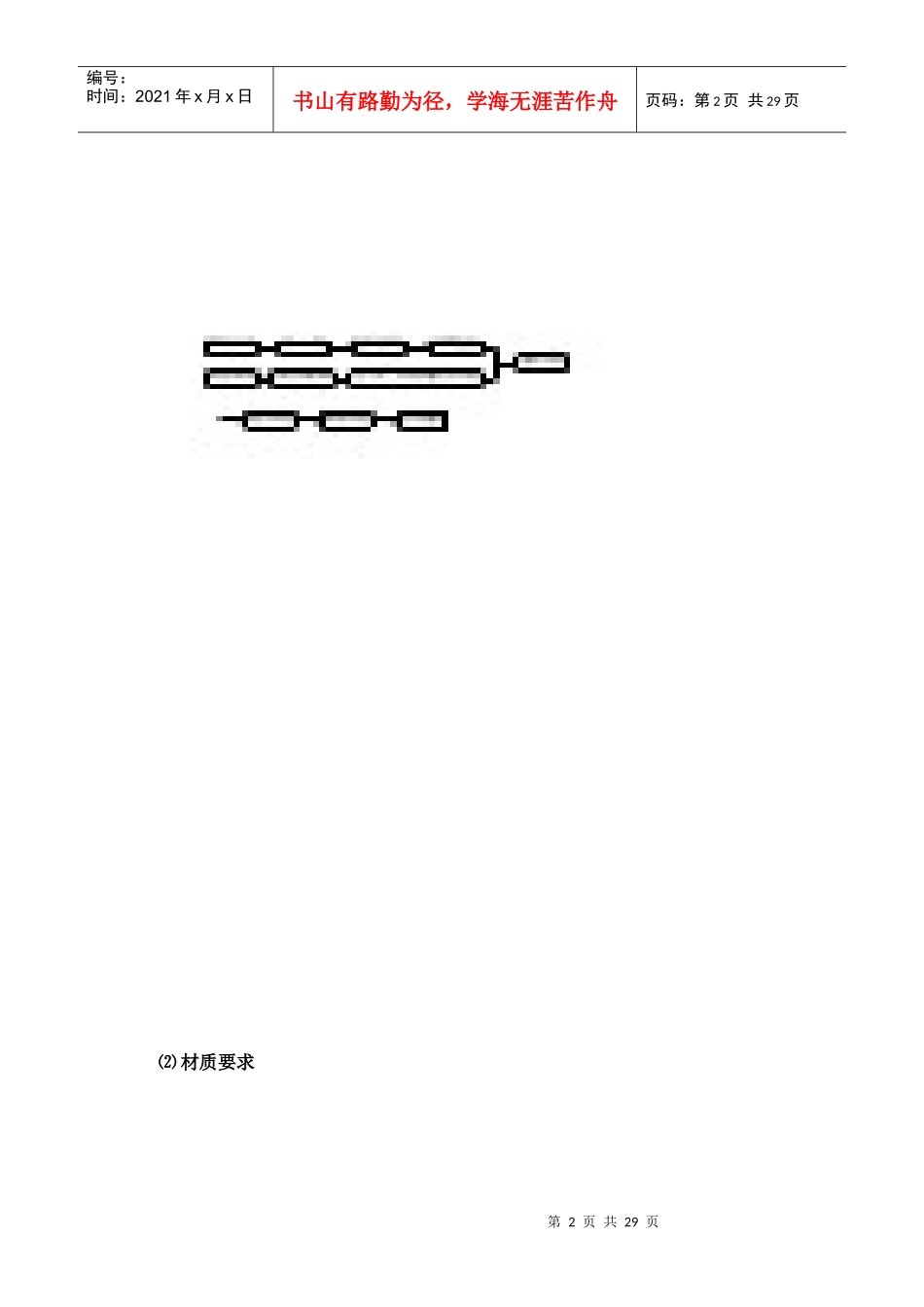

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页室内排水管道安装——W型柔性接口排水铸铁管本工程的排水系统细分为生活污水排水系统、废水排水系统、雨水排水系统、压力排水系统。生活污、废水排水系统采用机制柔性连接铸铁管，W型连接（即不锈钢管箍连接）；压力排水系统采用热镀锌钢管，丝扣连接；雨水系统采用热镀锌钢管，管径≤DN100采用丝扣连接，管径〉DN100采用焊接。压力排水系统和雨水系统的安装工艺与给水系统是一致的，不另行介绍。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页⑴工艺流程⑵材质要求第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页铸铁排水管及管件规格品种应符合设计要求。管壁应厚薄均匀，内外表面光滑整洁，不允许有砂眼、裂纹、飞刺和疙瘩。所有管材、管件及其它辅助材料必须具有出场合格证及相关检验报告，必须是合格产品。⑶施工条件地下排水管道的敷设必须在房心回填土并夯实，房心内沿管线位置堆积物第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页清理干净，且管道穿基础地梁处已预埋套管，再放线、开挖，埋设。管井内排水立管应在管井内拆模，杂物清理干净后方可安装。其它部位的排水管应在其所在部位拆模完毕，杂物清理干净后可安装。⑷管道预制根据设计要求并结合现场实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，结合管件尺寸进行断管，断口要平齐，断管可采第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页用砂轮切割机。⑸管道安装根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。管道放线具体要求：①管道防线由总管到干管再到支管放线定位。放线前逐层进行细部会审，使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。第6页共29页第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共29页②排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为0.01-0.035，坡度线取管底标高作为管道坡度的基准。③立管放线时，贯穿各楼层总立管预留空洞，自上而下吊线，弹出立管安装的垂直中心线，作为立管定位与安装的基准线。⑹不锈钢柔性卡箍的安装第7页共29页第6页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共29页安装前线检查直管、管件内部保证无堵塞物，清除其中的油污和杂物，管箍等连接件无扭曲变形、裂纹、螺纹损坏，胶圈破损等现象；用棉纱擦净需要连接的管端上的油污和杂物；取出卡箍内橡胶圈，将卡箍套入下部管道；将橡胶圈套在管道一端，再将上部管道套入橡胶圈内，并使上下管道紧密接触，预留2-3mm间隙，橡胶圈均匀包裹住上下管口。第8页共29页第7页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共29页将卡箍完全套住橡胶圈外侧，使用螺丝刀拧紧卡箍螺栓。及时调整管道安装的垂直度，并封堵穿楼板的洞口。由于W型柔性排水铸铁管接口刚度小，且易受相邻管段的重量和偏移影响，造成管道的偏移和变形，所以，要求在管道安装过程中，及时对管道的垂直度进行调整，并在校正管道的垂直度以后，封堵好楼板的洞口，对管道起到稳固作用。⑺托、吊管道安装第9页共29页第8页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共29页由于W型柔性排水铸铁管的接口刚度较小，造成管道容易变形。表现为造成立管垂直度和水平管的坡度易产生较大的偏差，不利于施工质量的控制和安装的顺利进行。因此，要求施工过程中，先安装管道支架，立管支架距地面为1500-1800mm，立管支架间距一般不大于1800mm，同时需要架设落地支架，支架要求平整规矩，牢固可靠。同时，当建筑物层高超过4.5m时，要求支架间距...
