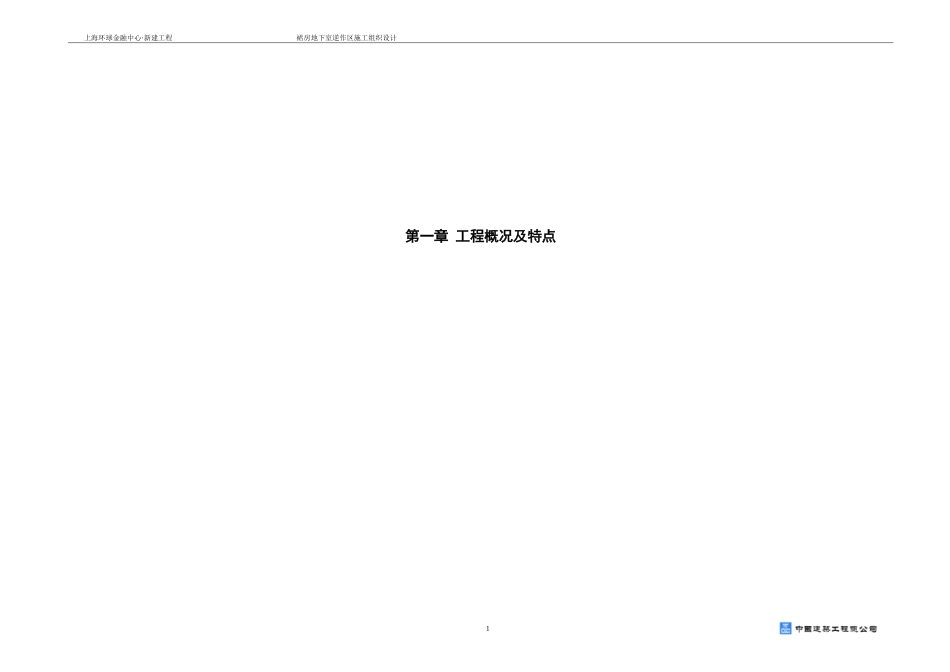

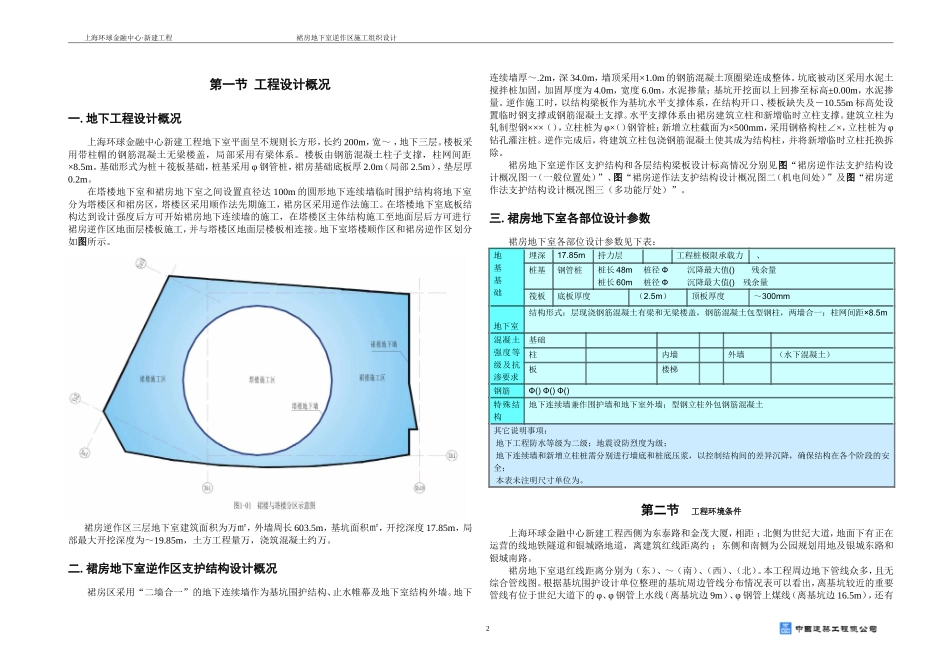

上海环球金融中心·新建工程裙房地下室逆作区施工组织设计第一章工程概况及特点1上海环球金融中心·新建工程裙房地下室逆作区施工组织设计第一节工程设计概况一.地下工程设计概况上海环球金融中心新建工程地下室平面呈不规则长方形，长约200m，宽～，地下三层。楼板采用带柱帽的钢筋混凝土无梁楼盖，局部采用有梁体系。楼板由钢筋混凝土柱子支撑，柱网间距×8.5m。基础形式为桩＋筏板基础，桩基采用φ钢管桩，裙房基础底板厚2.0m（局部2.5m），垫层厚0.2m。在塔楼地下室和裙房地下室之间设置直径达100m的圆形地下连续墙临时围护结构将地下室分为塔楼区和裙房区，塔楼区采用顺作法先期施工，裙房区采用逆作法施工。在塔楼地下室底板结构达到设计强度后方可开始裙房地下连续墙的施工，在塔楼区主体结构施工至地面层后方可进行裙房逆作区地面层楼板施工，并与塔楼区地面层楼板相连接。地下室塔楼顺作区和裙房逆作区划分如图所示。裙房逆作区三层地下室建筑面积为万㎡，外墙周长603.5m，基坑面积㎡，开挖深度17.85m，局部最大开挖深度为～19.85m，土方工程量万，浇筑混凝土约万。二.裙房地下室逆作区支护结构设计概况裙房区采用“二墙合一”的地下连续墙作为基坑围护结构、止水帷幕及地下室结构外墙。地下连续墙厚～.2m，深34.0m，墙顶采用×1.0m的钢筋混凝土顶圈梁连成整体。坑底被动区采用水泥土搅拌桩加固，加固厚度为4.0m，宽度6.0m，水泥掺量；基坑开挖面以上回掺至标高±0.00m，水泥掺量。逆作施工时，以结构梁板作为基坑水平支撑体系，在结构开口、楼板缺失及－10.55m标高处设置临时钢支撑或钢筋混凝土支撑。水平支撑体系由裙房建筑立柱和新增临时立柱支撑。建筑立柱为轧制型钢×××（），立柱桩为φ×（）钢管桩；新增立柱截面为×500mm，采用钢格构柱∠×，立柱桩为φ钻孔灌注桩。逆作完成后，将建筑立柱包浇钢筋混凝土使其成为结构柱，并将新增临时立柱托换拆除。裙房地下室逆作区支护结构和各层结构梁板设计标高情况分别见图“裙房逆作法支护结构设计概况图一（一般位置处）”、图“裙房逆作法支护结构设计概况图二（机电间处）”及图“裙房逆作法支护结构设计概况图三（多功能厅处）”。三.裙房地下室各部位设计参数裙房地下室各部位设计参数见下表：地基基础埋深17.85m持力层工程桩极限承载力、桩基钢管桩桩长48m桩径Ф沉降最大值()残余量桩长60m桩径Ф沉降最大值()残余量筏板底板厚度（2.5m）顶板厚度～300mm地下室结构形式：层现浇钢筋混凝土有梁和无梁楼盖，钢筋混凝土包型钢柱，两墙合一；柱网间距×8.5m混凝土强度等级及抗渗要求基础柱内墙外墙（水下混凝土）板楼梯钢筋Ф()Ф()Ф()特殊结构地下连续墙兼作围护墙和地下室外墙；型钢立柱外包钢筋混凝土其它说明事项：地下工程防水等级为二级；地震设防烈度为级；地下连续墙和新增立柱桩需分别进行墙底和桩底压浆，以控制结构间的差异沉降，确保结构在各个阶段的安全；本表未注明尺寸单位为。第二节工程环境条件上海环球金融中心新建工程西侧为东泰路和金茂大厦，相距；北侧为世纪大道，地面下有正在运营的线地铁隧道和银城路地道，离建筑红线距离约；东侧和南侧为公园规划用地及银城东路和银城南路。裙房地下室退红线距离分别为（东）、～（南）、（西）、（北）。本工程周边地下管线众多，且无综合管线图。根据基坑围护设计单位整理的基坑周边管线分布情况表可以看出，离基坑较近的重要管线有位于世纪大道下的φ、φ钢管上水线（离基坑边9m）、φ钢管上煤线（离基坑边16.5m），还有2上海环球金融中心·新建工程裙房地下室逆作区施工组织设计位于东泰路下的φ、φ塑料管电话电视线（离基坑边11m）、φ、φ钢管上水线（离基坑边13.3m、24m）、φ钢管煤气线（离基坑边16m）。其余的重要地下管线离基坑边在～之间。本工程周边环境情况及周边道路下各类管线离基坑边线的距离详见图所示。第三节工程地质和水文地质条件一.工程地质条件拟建工程场地邻近黄浦江，根据“上海环球金融中心岩土工程勘察报告”，本工程地基均属第四系河口～滨海相、滨海～浅海相沉积层，主要由饱和的粘性土、粉性土、砂土组成。与裙房地下工程有...
