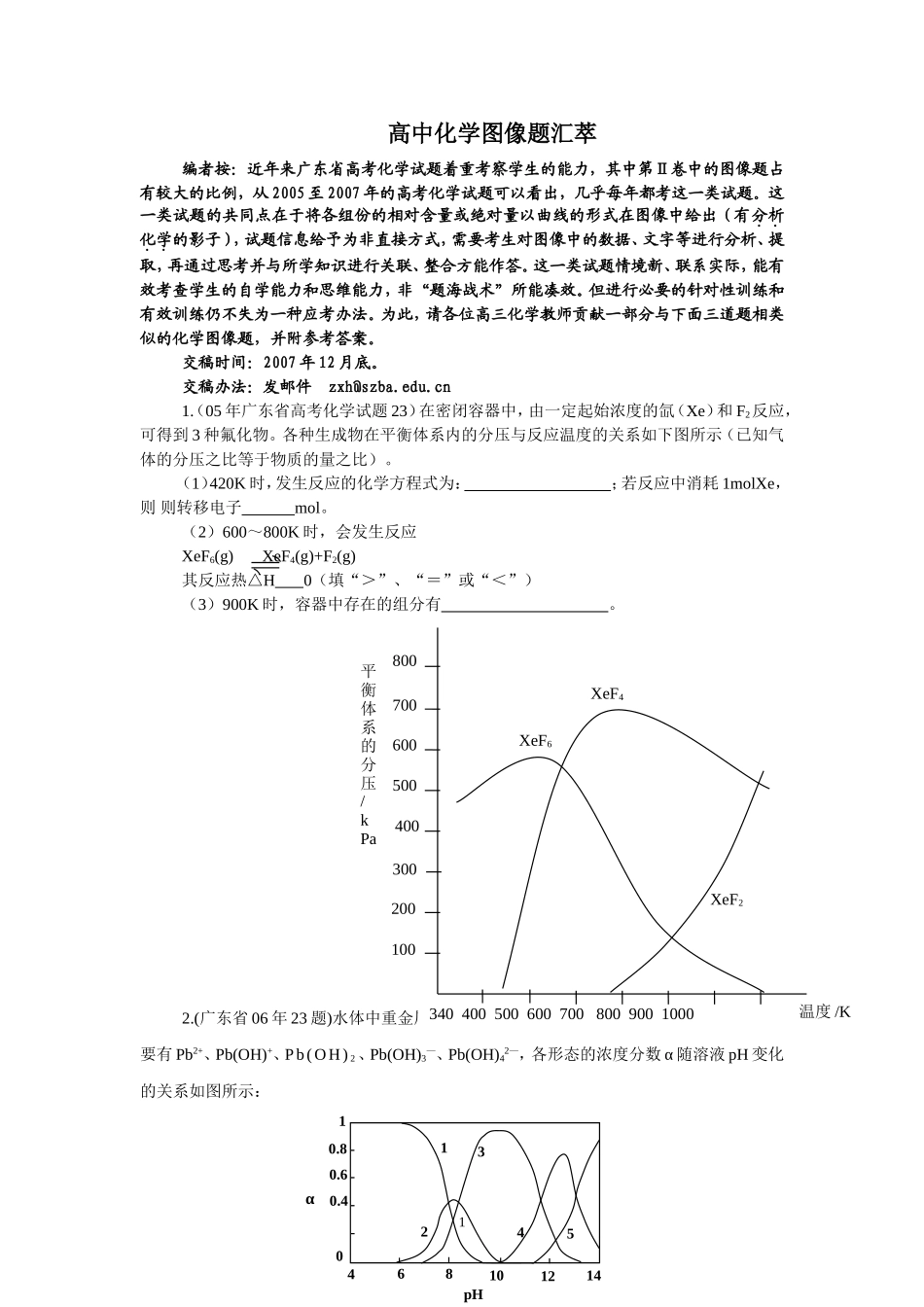

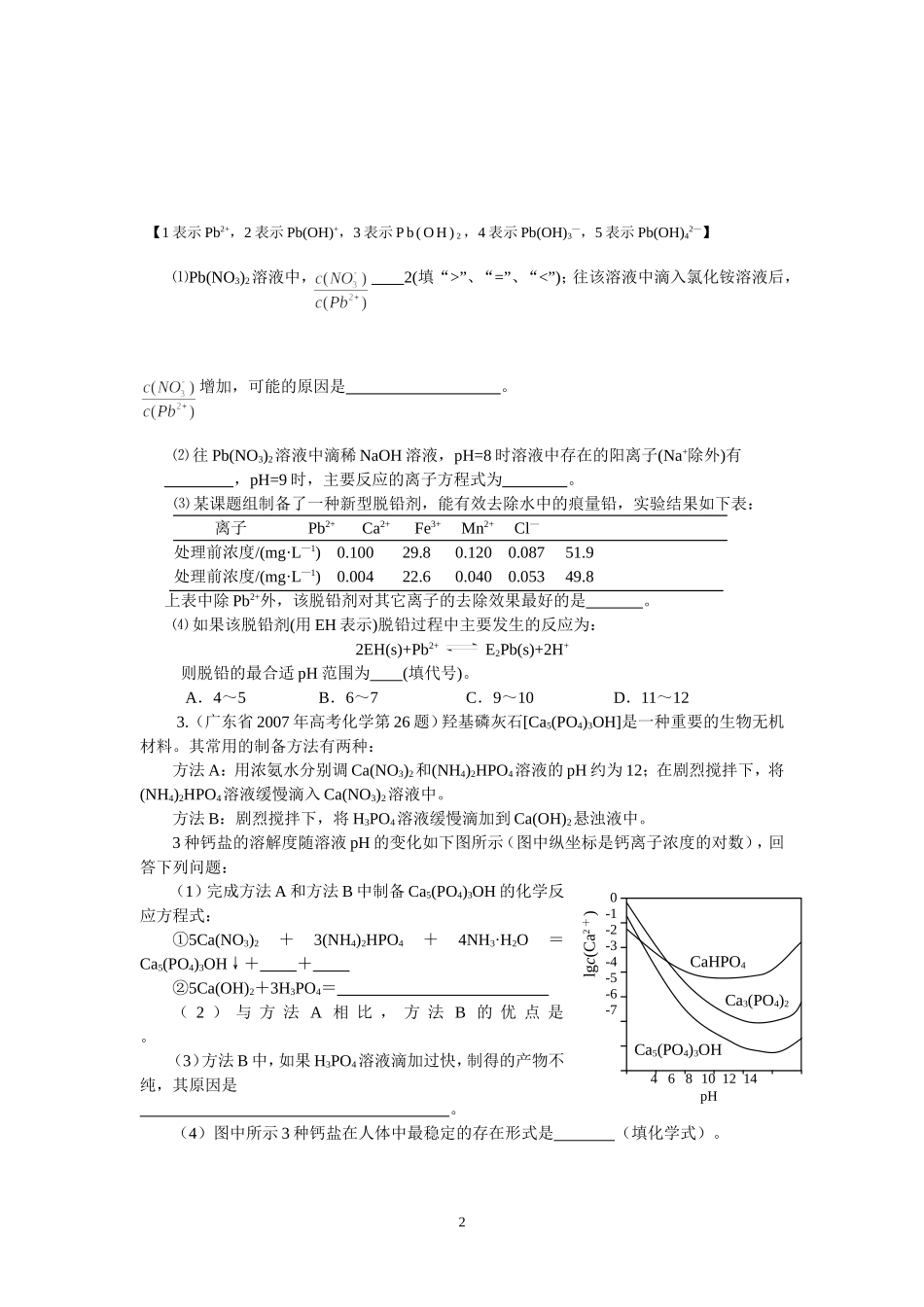

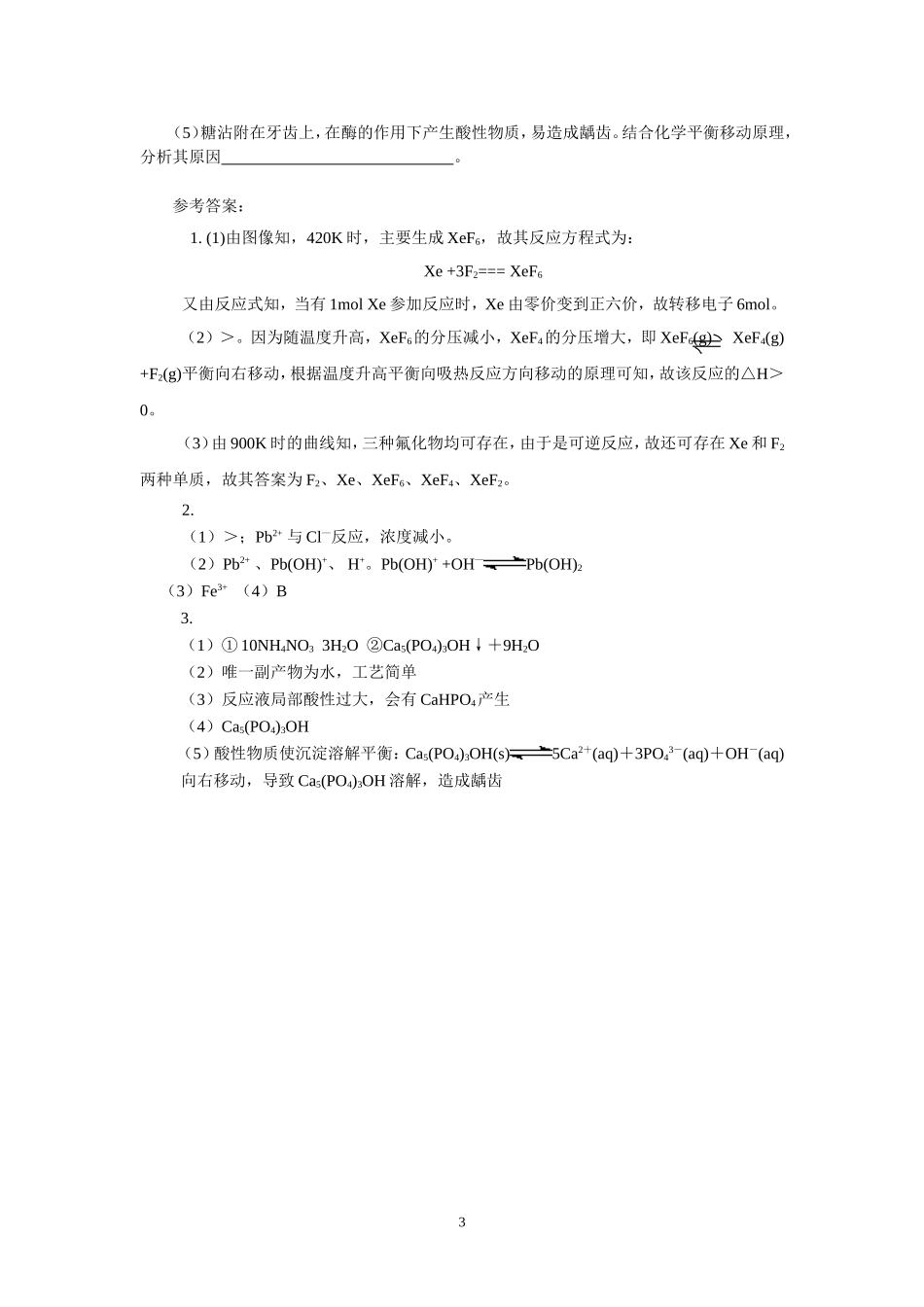

高中化学图像题汇萃编者按：近年来广东省高考化学试题着重考察学生的能力，其中第Ⅱ卷中的图像题占有较大的比例，从2005至2007年的高考化学试题可以看出，几乎每年都考这一类试题。这一类试题的共同点在于将各组份的相对含量或绝对量以曲线的形式在图像中给出（有分析化学的影子），试题信息给予为非直接方式，需要考生对图像中的数据、文字等进行分析、提取，再通过思考并与所学知识进行关联、整合方能作答。这一类试题情境新、联系实际，能有效考查学生的自学能力和思维能力，非“题海战术”所能凑效。但进行必要的针对性训练和有效训练仍不失为一种应考办法。为此，请各位高三化学教师贡献一部分与下面三道题相类似的化学图像题，并附参考答案。交稿时间：2007年12月底。交稿办法：发邮件zxh@szba.edu.cn1.（05年广东省高考化学试题23）在密闭容器中，由一定起始浓度的氙（Xe）和F2反应，可得到3种氟化物。各种生成物在平衡体系内的分压与反应温度的关系如下图所示（已知气体的分压之比等于物质的量之比）。（1）420K时，发生反应的化学方程式为：；若反应中消耗1molXe，则则转移电子mol。（2）600～800K时，会发生反应XeF6(g)XeF4(g)+F2(g)其反应热△H0（填“＞”、“＝”或“＜”）（3）900K时，容器中存在的组分有。2.(广东省06年23题)水体中重金属铅的污染问题备受关注。水溶液中铅的存在形态主要有Pb2+、Pb(OH)+、Pb(OH)2、Pb(OH)3—、Pb(OH)42—，各形态的浓度分数α随溶液pH变化的关系如图所示：110.80.60.4046810121421345pHα平衡体系的分压/kPa1002003004005006007008003404005006007008009001000XeF4XeF2XeF6温度/K【1表示Pb2+，2表示Pb(OH)+，3表示Pb(OH)2，4表示Pb(OH)3—，5表示Pb(OH)42—】Pb(NO⑴3)2溶液中，2(填“>”、“=”、“<”)；往该溶液中滴入氯化铵溶液后，增加，可能的原因是。⑵往Pb(NO3)2溶液中滴稀NaOH溶液，pH=8时溶液中存在的阳离子(Na+除外)有，pH=9时，主要反应的离子方程式为。⑶某课题组制备了一种新型脱铅剂，能有效去除水中的痕量铅，实验结果如下表：离子Pb2+Ca2+Fe3+Mn2+Cl—处理前浓度/(mg·L—1)0.10029.80.1200.08751.9处理前浓度/(mg·L—1)0.00422.60.0400.05349.8上表中除Pb2+外，该脱铅剂对其它离子的去除效果最好的是。⑷如果该脱铅剂(用EH表示)脱铅过程中主要发生的反应为：2EH(s)+Pb2+E2Pb(s)+2H+则脱铅的最合适pH范围为(填代号)。A．4～5B．6～7C．9～10D．11～123.（广东省2007年高考化学第26题）羟基磷灰石[Ca5(PO4)3OH]是一种重要的生物无机材料。其常用的制备方法有两种：方法A：用浓氨水分别调Ca(NO3)2和(NH4)2HPO4溶液的pH约为12；在剧烈搅拌下，将(NH4)2HPO4溶液缓慢滴入Ca(NO3)2溶液中。方法B：剧烈搅拌下，将H3PO4溶液缓慢滴加到Ca(OH)2悬浊液中。3种钙盐的溶解度随溶液pH的变化如下图所示（图中纵坐标是钙离子浓度的对数），回答下列问题：（1）完成方法A和方法B中制备Ca5(PO4)3OH的化学反应方程式：①5Ca(NO3)2＋3(NH4)2HPO4＋4NH3·H2O＝Ca5(PO4)3OH↓＋＋②5Ca(OH)2＋3H3PO4＝（2）与方法A相比，方法B的优点是。（3）方法B中，如果H3PO4溶液滴加过快，制得的产物不纯，其原因是。（4）图中所示3种钙盐在人体中最稳定的存在形式是（填化学式）。20-1-2-3-4-5-6-7468101214lgc(Ca2＋)pHCaHPO4Ca3(PO4)2Ca5(PO4)3OH（5）糖沾附在牙齿上，在酶的作用下产生酸性物质，易造成龋齿。结合化学平衡移动原理，分析其原因。参考答案：1.(1)由图像知，420K时，主要生成XeF6，故其反应方程式为：Xe+3F2===XeF6又由反应式知，当有1molXe参加反应时，Xe由零价变到正六价，故转移电子6mol。（2）＞。因为随温度升高，XeF6的分压减小，XeF4的分压增大，即XeF6(g)XeF4(g)+F2(g)平衡向右移动，根据温度升高平衡向吸热反应方向移动的原理可知，故该反应的△H＞0。（3）由900K时的曲线知，三种氟化物均可存在，由于是可逆反应，故还可存在Xe和F2两种单质，故其答案为F2、Xe、XeF6、XeF4、XeF2。2.（1）＞；Pb2+与Cl—反应，浓度减小。（2）Pb2+、Pb(OH)+、H+。Pb(OH)++OH—Pb(OH)2（3）Fe3+（4）B3.（1）①10NH4NO33H2O②Ca5(PO4)3OH↓＋9H2O（2）唯一副产物为水，工艺简单（3）反应液局部酸性过大，会有CaHPO4产生（4）Ca5(PO4)3OH（5）酸性物质使沉淀溶解平衡：Ca5(PO4)3OH(s)5Ca2＋(aq)＋3PO43－(aq)＋OH－(aq)向右移动，导致Ca5(PO4)3OH溶解，造成龋齿3
