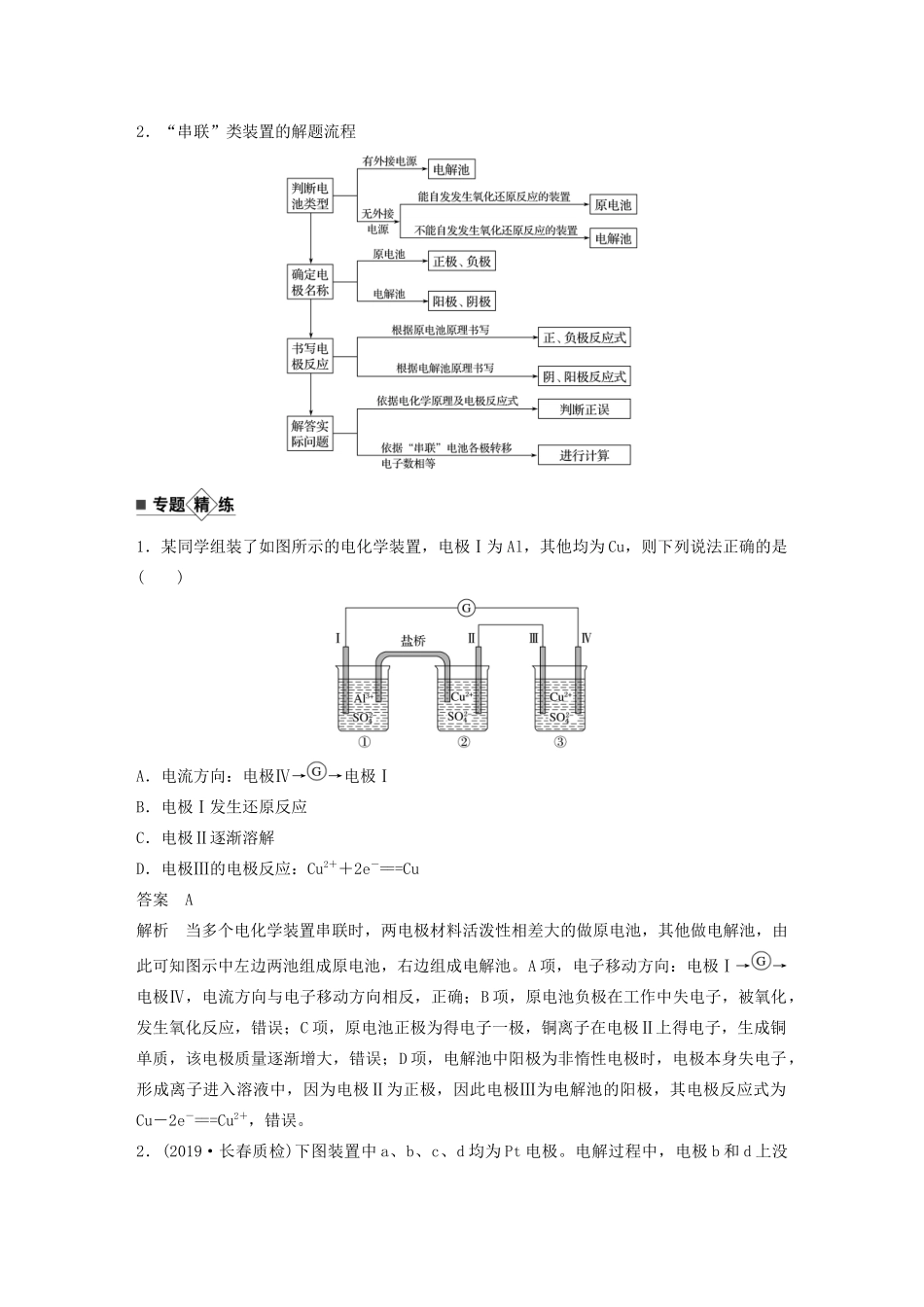

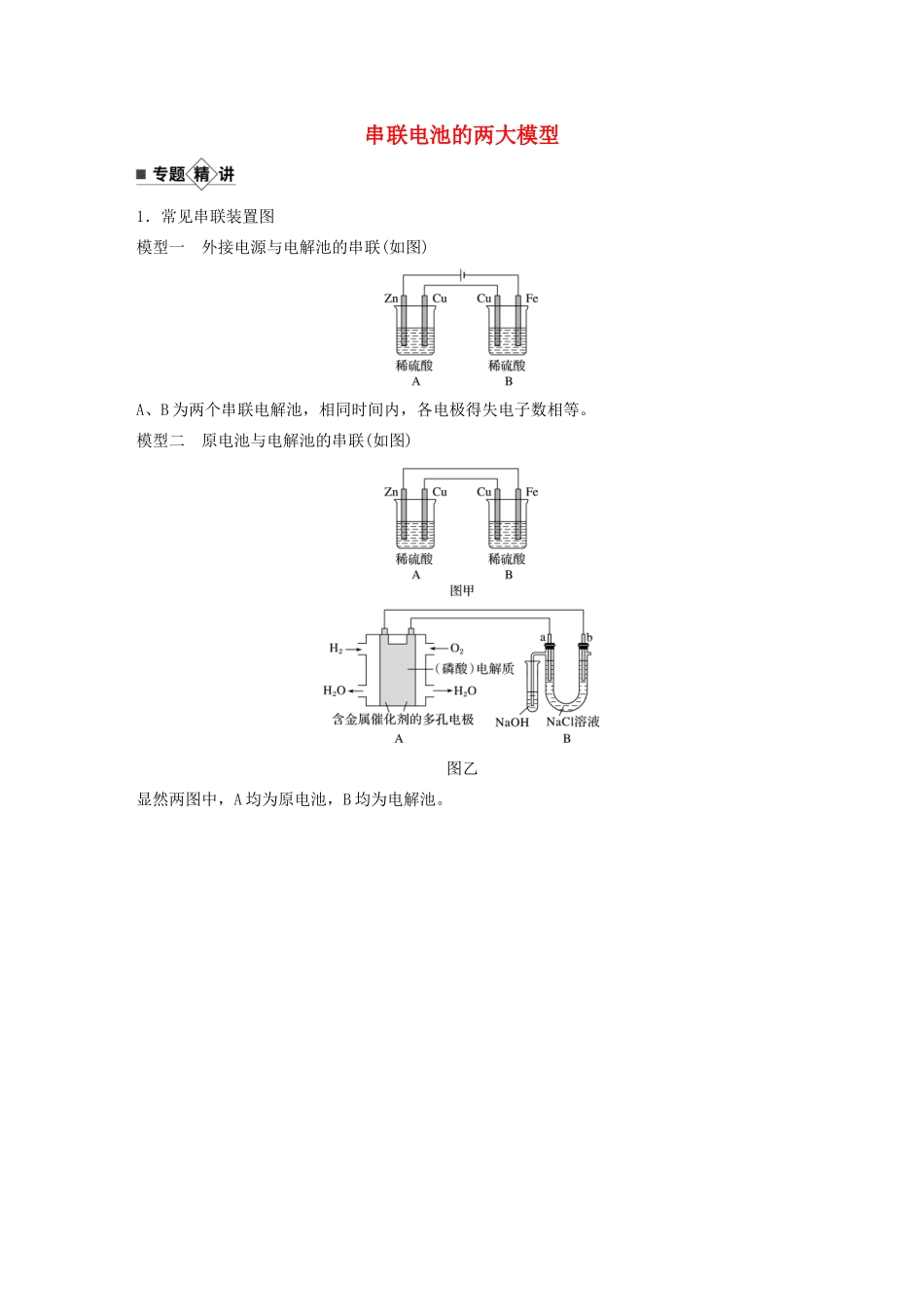

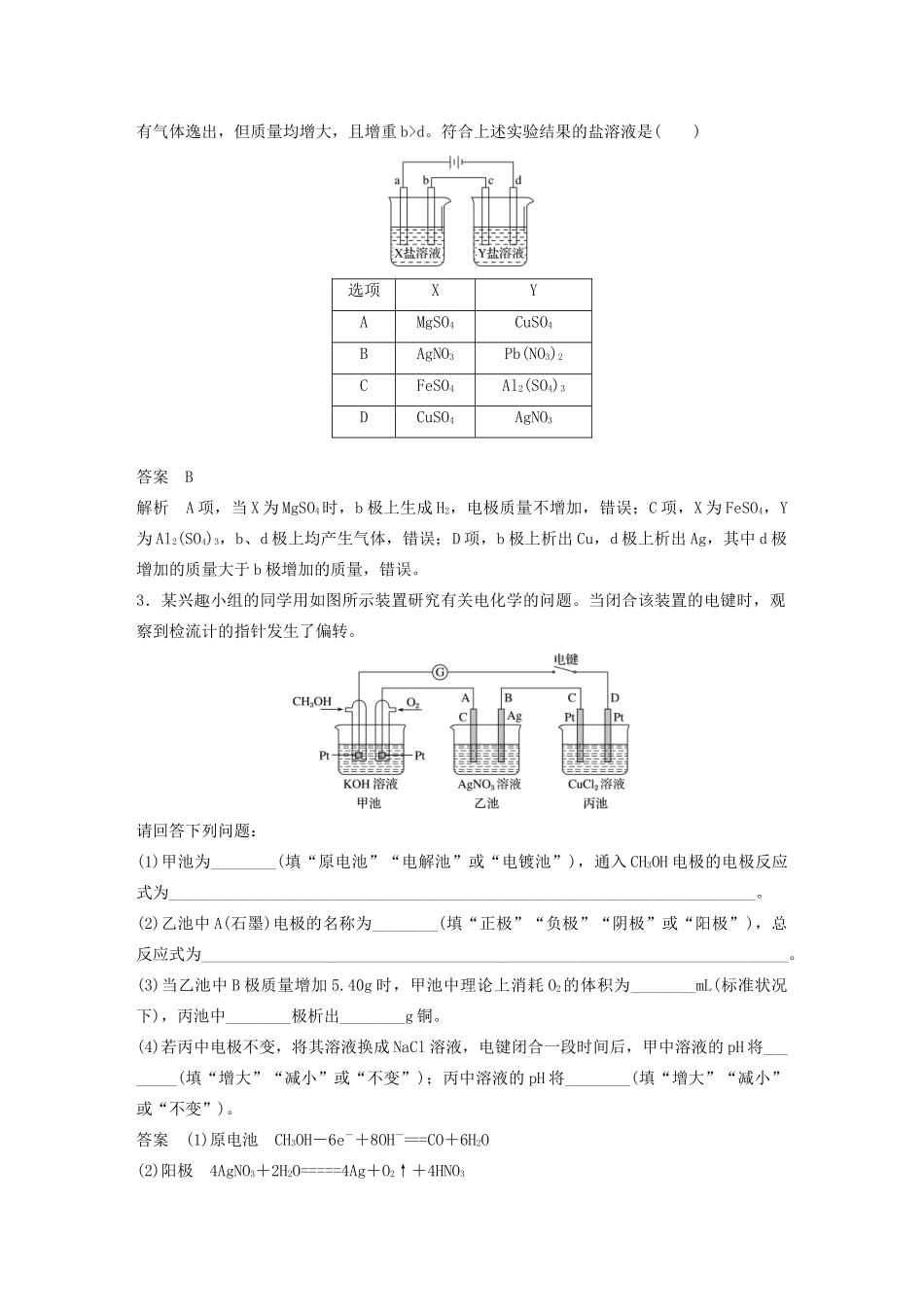

串联电池的两大模型1．常见串联装置图模型一外接电源与电解池的串联(如图)A、B为两个串联电解池，相同时间内，各电极得失电子数相等。模型二原电池与电解池的串联(如图)图乙显然两图中，A均为原电池，B均为电解池。2．“串联”类装置的解题流程1．某同学组装了如图所示的电化学装置，电极Ⅰ为Al，其他均为Cu，则下列说法正确的是()A．电流方向：电极Ⅳ→→电极ⅠB．电极Ⅰ发生还原反应C．电极Ⅱ逐渐溶解D．电极Ⅲ的电极反应：Cu2＋＋2e－===Cu答案A解析当多个电化学装置串联时，两电极材料活泼性相差大的做原电池，其他做电解池，由此可知图示中左边两池组成原电池，右边组成电解池。A项，电子移动方向：电极Ⅰ→→电极Ⅳ，电流方向与电子移动方向相反，正确；B项，原电池负极在工作中失电子，被氧化，发生氧化反应，错误；C项，原电池正极为得电子一极，铜离子在电极Ⅱ上得电子，生成铜单质，该电极质量逐渐增大，错误；D项，电解池中阳极为非惰性电极时，电极本身失电子，形成离子进入溶液中，因为电极Ⅱ为正极，因此电极Ⅲ为电解池的阳极，其电极反应式为Cu－2e－===Cu2＋，错误。2．(2019·长春质检)下图装置中a、b、c、d均为Pt电极。电解过程中，电极b和d上没有气体逸出，但质量均增大，且增重b>d。符合上述实验结果的盐溶液是()选项XYAMgSO4CuSO4BAgNO3Pb(NO3)2CFeSO4Al2(SO4)3DCuSO4AgNO3答案B解析A项，当X为MgSO4时，b极上生成H2，电极质量不增加，错误；C项，X为FeSO4，Y为Al2(SO4)3，b、d极上均产生气体，错误；D项，b极上析出Cu，d极上析出Ag，其中d极增加的质量大于b极增加的质量，错误。3．某兴趣小组的同学用如图所示装置研究有关电化学的问题。当闭合该装置的电键时，观察到检流计的指针发生了偏转。请回答下列问题：(1)甲池为________(填“原电池”“电解池”或“电镀池”)，通入CH3OH电极的电极反应式为________________________________________________________________________。(2)乙池中A(石墨)电极的名称为________(填“正极”“负极”“阴极”或“阳极”)，总反应式为________________________________________________________________________。(3)当乙池中B极质量增加5.40g时，甲池中理论上消耗O2的体积为________mL(标准状况下)，丙池中________极析出________g铜。(4)若丙中电极不变，将其溶液换成NaCl溶液，电键闭合一段时间后，甲中溶液的pH将________(填“增大”“减小”或“不变”)；丙中溶液的pH将________(填“增大”“减小”或“不变”)。答案(1)原电池CH3OH－6e－＋8OH－===CO＋6H2O(2)阳极4AgNO3＋2H2O=====4Ag＋O2↑＋4HNO3(3)280D1.60(4)减小增大解析(1)甲池为原电池，通入CH3OH的电极为负极，电极反应式为CH3OH－6e－＋8OH－===CO＋6H2O。(2)乙池中电解AgNO3溶液，其中C作阳极，Ag作阴极，总反应式为4AgNO3＋2H2O=====4Ag＋O2↑＋4HNO3。(3)根据各电极上转移的电子数相同，得n(Ag)＝4n(O2)＝2n(Cu)，故V(O2)＝××22.4L＝0.28L＝280mL，m(Cu)＝××64g＝1.60g。(4)若丙中电极不变，将其溶液换成NaCl溶液，根据丙中总反应2NaCl＋2H2O=====2NaOH＋H2↑＋Cl2↑，则溶液pH增大，而甲中总反应为2CH3OH＋3O2＋4KOH=====2K2CO3＋6H2O，溶液pH减小。
