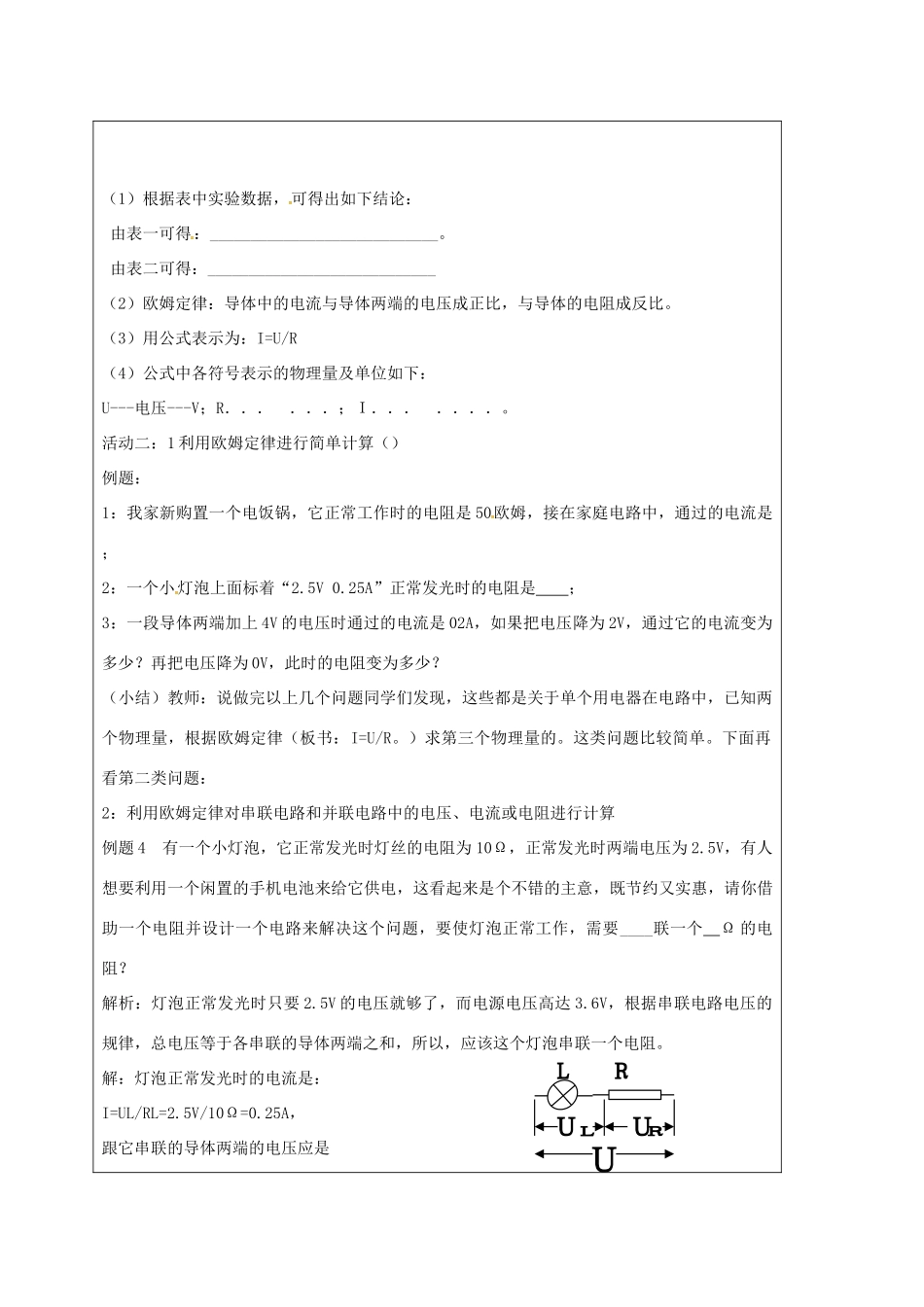

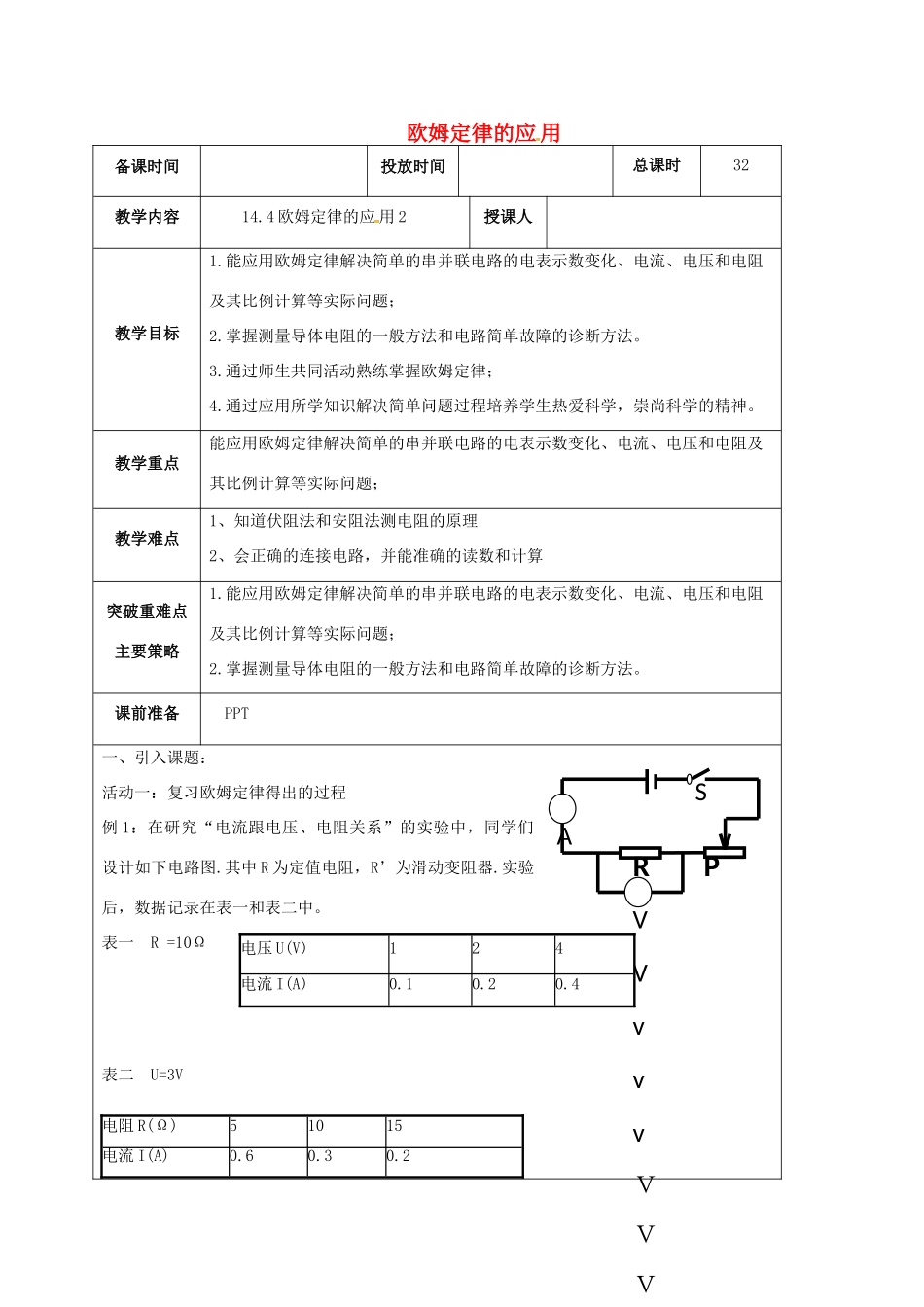

AVVvvvＶＶＶSPR欧姆定律的应用备课时间投放时间总课时32教学内容14.4欧姆定律的应用2授课人教学目标1.能应用欧姆定律解决简单的串并联电路的电表示数变化、电流、电压和电阻及其比例计算等实际问题；2.掌握测量导体电阻的一般方法和电路简单故障的诊断方法。3.通过师生共同活动熟练掌握欧姆定律；4.通过应用所学知识解决简单问题过程培养学生热爱科学，崇尚科学的精神。教学重点能应用欧姆定律解决简单的串并联电路的电表示数变化、电流、电压和电阻及其比例计算等实际问题；教学难点1、知道伏阻法和安阻法测电阻的原理2、会正确的连接电路，并能准确的读数和计算突破重难点主要策略1.能应用欧姆定律解决简单的串并联电路的电表示数变化、电流、电压和电阻及其比例计算等实际问题；2.掌握测量导体电阻的一般方法和电路简单故障的诊断方法。课前准备PPT一、引入课题：活动一：复习欧姆定律得出的过程例1：在研究“电流跟电压、电阻关系”的实验中，同学们设计如下电路图.其中R为定值电阻，R’为滑动变阻器.实验后，数据记录在表一和表二中。表一R=10Ω表二U=3V电压U(V)124电流I(A)0.10.20.4电阻R(Ω)51015电流I(A)0.60.30.2（1）根据表中实验数据，可得出如下结论：由表一可得：____________________________。由表二可得：____________________________（2）欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。（3）用公式表示为：I=U/R（4）公式中各符号表示的物理量及单位如下：U---电压---V；R．．．．．．；Ｉ．．．．．．．。活动二：1利用欧姆定律进行简单计算（）例题：1：我家新购置一个电饭锅，它正常工作时的电阻是50欧姆，接在家庭电路中，通过的电流是；2：一个小灯泡上面标着“2.5V0.25A”正常发光时的电阻是；3：一段导体两端加上4V的电压时通过的电流是02A，如果把电压降为2V，通过它的电流变为多少？再把电压降为0V，此时的电阻变为多少？（小结）教师：说做完以上几个问题同学们发现，这些都是关于单个用电器在电路中，已知两个物理量，根据欧姆定律（板书：I=U/R。）求第三个物理量的。这类问题比较简单。下面再看第二类问题：2：利用欧姆定律对串联电路和并联电路中的电压、电流或电阻进行计算例题4有一个小灯泡，它正常发光时灯丝的电阻为10Ω，正常发光时两端电压为2.5V，有人想要利用一个闲置的手机电池来给它供电，这看起来是个不错的主意，既节约又实惠，请你借助一个电阻并设计一个电路来解决这个问题，要使灯泡正常工作，需要____联一个Ω的电阻？解析：灯泡正常发光时只要2.5V的电压就够了，而电源电压高达3.6V，根据串联电路电压的规律，总电压等于各串联的导体两端之和，所以，应该这个灯泡串联一个电阻。解：灯泡正常发光时的电流是：I=UL/RL=2.5V/10Ω=0.25A，跟它串联的导体两端的电压应是UR=U-UL=3.6V-2.5V=1.1V。通过它的电流IR=IL0.25A，所以，串联的电阻阻值等于：R=UR/IL=1.1V/0.25A=4.4Ω。例题5．两只电阻组成串联电路，R1与R2电阻值之比是4:1，这两只电阻两端电压之比：（）A．4:1B．3:1C．1:3D．1:4解：两个电阻串联在电路中，通过的电流相等，并假设电流为I，那么，R1和R2两端的电压分别是：U1=IR1，U2=IR2，所以：U1：U2=IR1：IR2=R1：R2=4：1即：U1：U2=R1：R2=这说明：在串联电路中，两个电阻两端的电压之比等于它们的阻值之比。还可以推出U：U1=（R1+R2）：R1或U：U2=（R1+R2）：R2例题6：两只电阻组成并联电路，R1与R2，电阻值之比是4:1，这两只电阻中的电流之比是：（）A．4:1B．3:1C．1:3D．1:4解：根据欧姆定律因为I1=U/R1，I2=U/R2。所以I1：I2=U/R1：U/R2=R2：R1。也可以根据欧姆定律直接写作：I1：I2=R2：R1。。小结：以上这6个题中，虽然后三个例题稍显复杂点，但是从计算过程来看第一步仍然是利用欧姆定律对单个电阻进行计算，然后再根据串、并联电路电流、电压和电阻的规律并通过比的形式进行第二步计算。当我们熟练之后，完全可以用最简便的方法，不必拘泥于上述的计算过程。比如例4：可以写作：解：根据欧姆定律和串联电路的特点，有UL：（U-UL）＝RL：Ｒ，代入数据并计算，可得Ｒ＝4.4Ω。活动三练...
