九年级物理 11.6探究串、并联电路中的电压教案 沪科版VIP免费

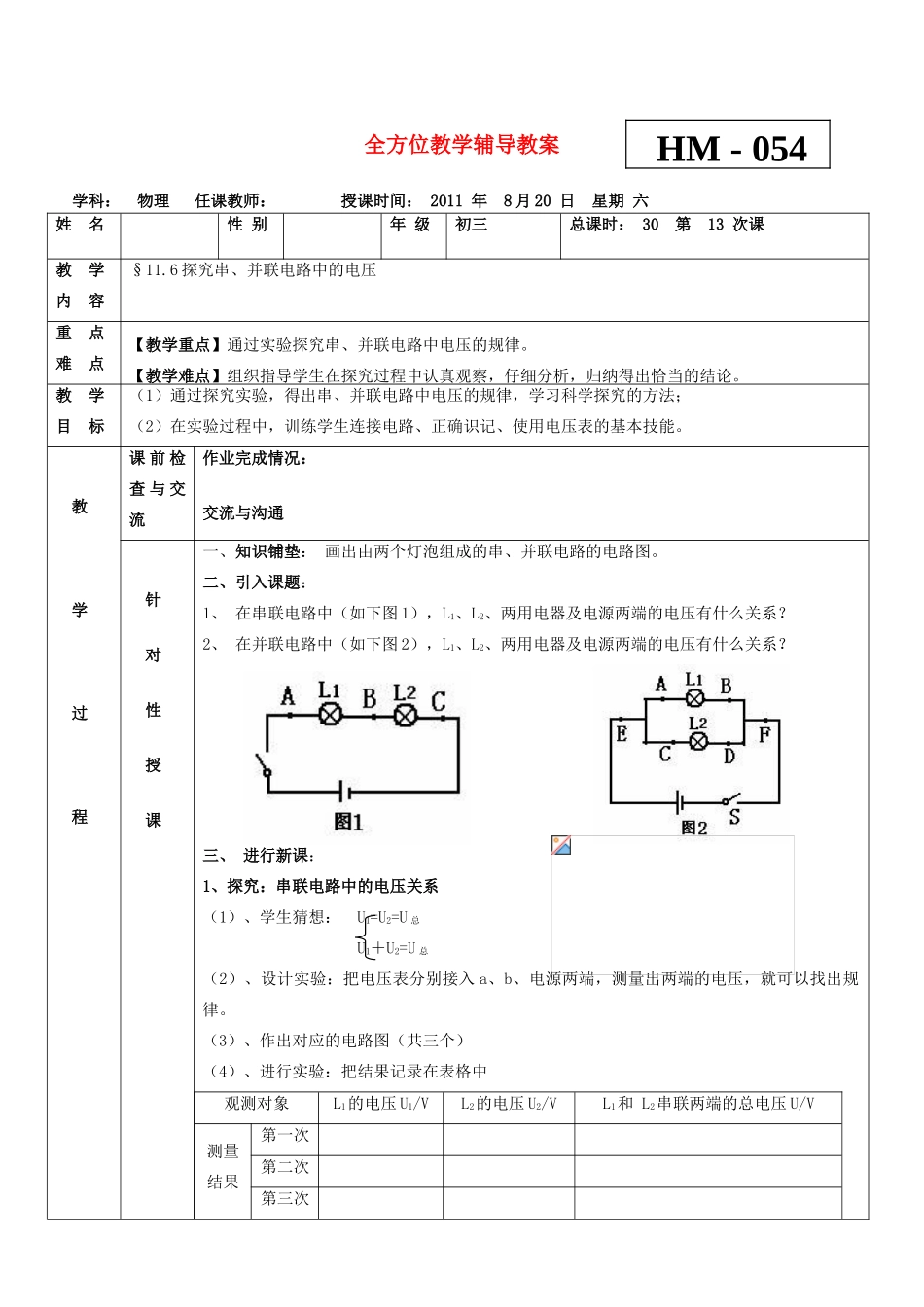

九年级物理 11.6探究串、并联电路中的电压教案  沪科版_第1页
1/4

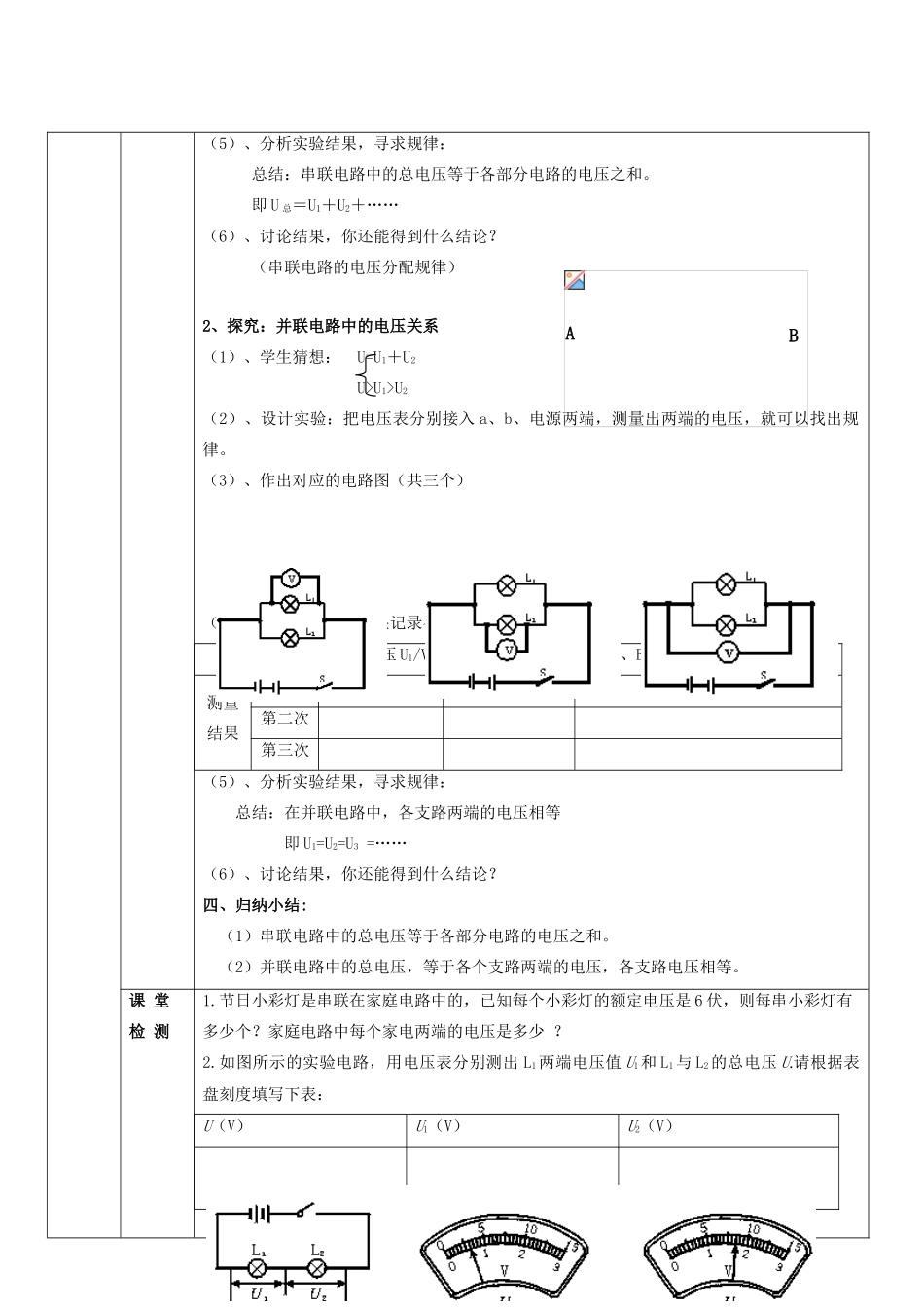

九年级物理 11.6探究串、并联电路中的电压教案  沪科版_第2页
2/4

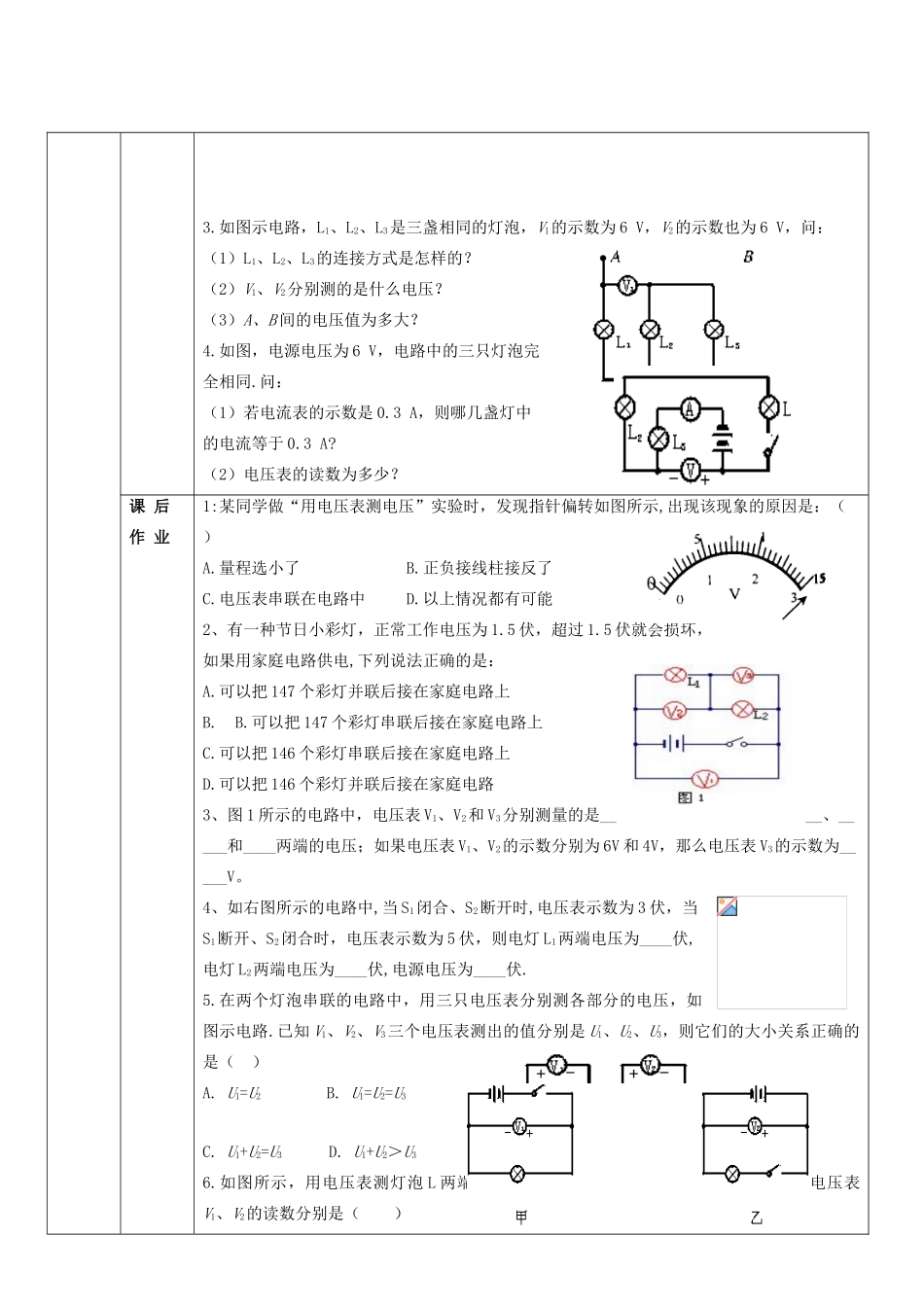

九年级物理 11.6探究串、并联电路中的电压教案  沪科版_第3页
3/4
全方位教学辅导教案学科:物理任课教师:授课时间:2011年8月20日星期六姓名性别年级初三总课时:30第13次课教学内容§11.6探究串、并联电路中的电压重点难点【教学重点】通过实验探究串、并联电路中电压的规律。【教学难点】组织指导学生在探究过程中认真观察,仔细分析,归纳得出恰当的结论。教学目标(1)通过探究实验,得出串、并联电路中电压的规律,学习科学探究的方法;(2)在实验过程中,训练学生连接电路、正确识记、使用电压表的基本技能。教学过程课前检查与交流作业完成情况:交流与沟通针对性授课一、知识铺垫:画出由两个灯泡组成的串、并联电路的电路图。二、引入课题:1、在串联电路中(如下图1),L1、L2、两用电器及电源两端的电压有什么关系?2、在并联电路中(如下图2),L1、L2、两用电器及电源两端的电压有什么关系?三、进行新课:1、探究:串联电路中的电压关系(1)、学生猜想:U1=U2=U总U1+U2=U总(2)、设计实验:把电压表分别接入a、b、电源两端,测量出两端的电压,就可以找出规律。(3)、作出对应的电路图(共三个)(4)、进行实验:把结果记录在表格中观测对象L1的电压U1/VL2的电压U2/VL1和L2串联两端的总电压U/V测量结果第一次第二次第三次HM-054(5)、分析实验结果,寻求规律:总结:串联电路中的总电压等于各部分电路的电压之和。即U总=U1+U2+……(6)、讨论结果,你还能得到什么结论?(串联电路的电压分配规律)2、探究:并联电路中的电压关系(1)、学生猜想:U=U1+U2U>U1>U2(2)、设计实验:把电压表分别接入a、b、电源两端,测量出两端的电压,就可以找出规律。(3)、作出对应的电路图(共三个)(4)、进行实验:把结果记录在表格中观测对象L1的电压U1/VL2的电压U2/VA、B串联两端的总电压U/V测量结果第一次第二次第三次(5)、分析实验结果,寻求规律:总结:在并联电路中,各支路两端的电压相等即U1=U2=U3=……(6)、讨论结果,你还能得到什么结论?四、归纳小结:(1)串联电路中的总电压等于各部分电路的电压之和。(2)并联电路中的总电压,等于各个支路两端的电压,各支路电压相等。课堂检测1.节日小彩灯是串联在家庭电路中的,已知每个小彩灯的额定电压是6伏,则每串小彩灯有多少个?家庭电路中每个家电两端的电压是多少?2.如图所示的实验电路,用电压表分别测出L1两端电压值U1和L1与L2的总电压U.请根据表盘刻度填写下表:U(V)U1(V)U2(V)AB3.如图示电路,L1、L2、L3是三盏相同的灯泡,V1的示数为6V,V2的示数也为6V,问:(1)L1、L2、L3的连接方式是怎样的?(2)V1、V2分别测的是什么电压?(3)A、B间的电压值为多大?4.如图,电源电压为6V,电路中的三只灯泡完全相同.问:(1)若电流表的示数是0.3A,则哪几盏灯中的电流等于0.3A?(2)电压表的读数为多少?课后作业1:某同学做“用电压表测电压”实验时,发现指针偏转如图所示,出现该现象的原因是:()A.量程选小了B.正负接线柱接反了C.电压表串联在电路中D.以上情况都有可能2、有一种节日小彩灯,正常工作电压为1.5伏,超过1.5伏就会损坏,如果用家庭电路供电,下列说法正确的是:A.可以把147个彩灯并联后接在家庭电路上B.B.可以把147个彩灯串联后接在家庭电路上C.可以把146个彩灯串联后接在家庭电路上D.可以把146个彩灯并联后接在家庭电路3、图1所示的电路中,电压表V1、V2和V3分别测量的是____、_____和____两端的电压;如果电压表V1、V2的示数分别为6V和4V,那么电压表V3的示数为_____V。4、如右图所示的电路中,当S1闭合、S2断开时,电压表示数为3伏,当S1断开、S2闭合时,电压表示数为5伏,则电灯L1两端电压为____伏,电灯L2两端电压为____伏,电源电压为____伏.5.在两个灯泡串联的电路中,用三只电压表分别测各部分的电压,如图示电路.已知V1、V2、V3三个电压表测出的值分别是U1、U2、U3,则它们的大小关系正确的是()A.U1=U2B.U1=U2=U3C.U1+U2=U3D.U1+U2>U36.如图所示,用电压表测灯泡L两端的电压,如干电池的电压为1.5V,则两图中电压表V1、V2的读数分别是()A.V1为1.5V,V2为1.5VB.V1为1.5V,V2为零C.V1为零,V2为1.5VD.V1V2都是零签字教研组长:教学主任:学生:教务老师:家长:老师课后评价下节课的计划:学生的状况、接受情况和配合程度:给家长的建议:TA-65
