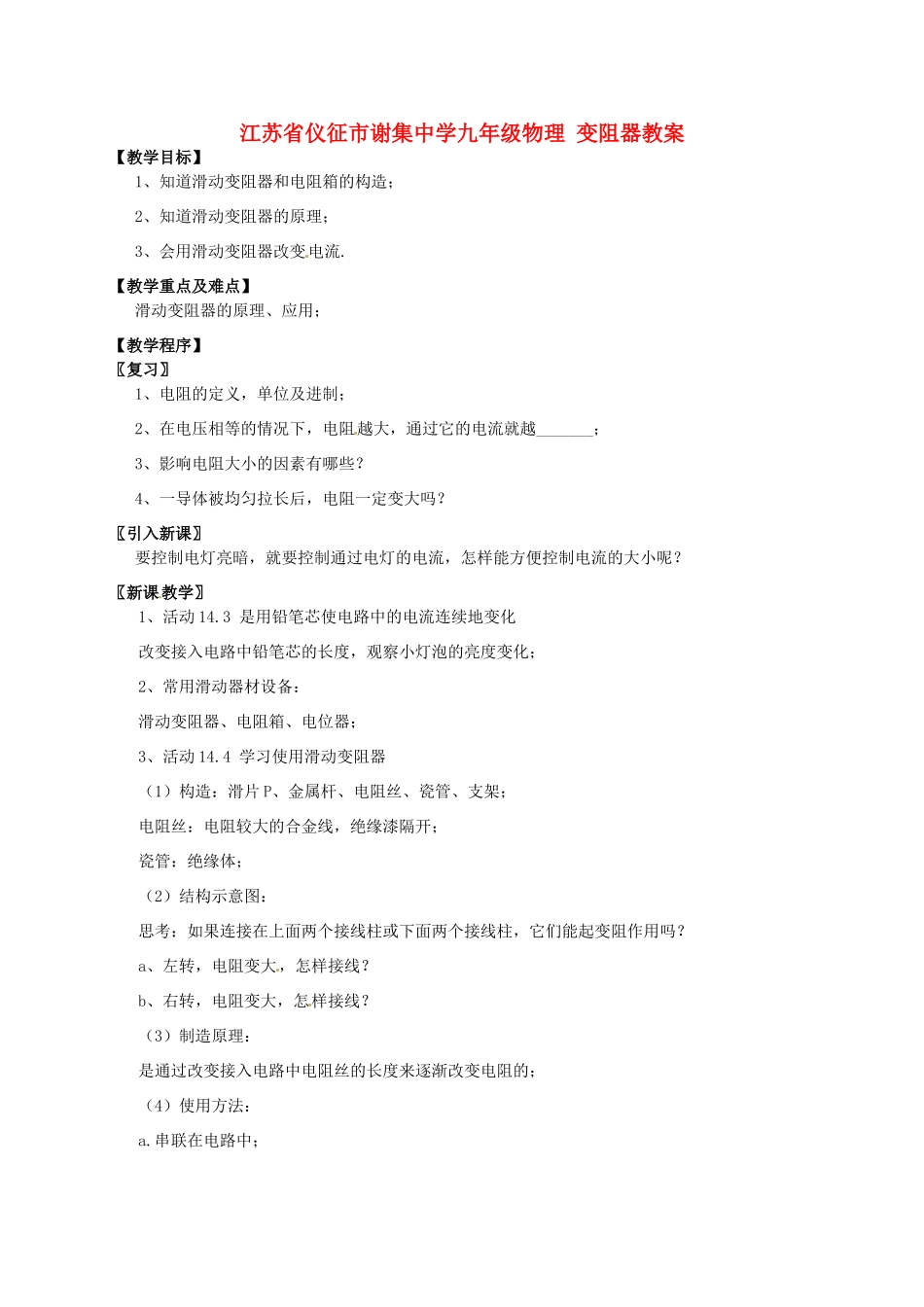

江苏省仪征市谢集中学九年级物理 变阻器教案VIP免费

江苏省仪征市谢集中学九年级物理变阻器教案【教学目标】1、知道滑动变阻器和电阻箱的构造；2、知道滑动变阻器的原理；3、会用滑动变阻器改变电流.【教学重点及难点】滑动变阻器的原理、应用；【教学程序】〖复习〗1、电阻的定义，单位及进制；2、在电压相等的情况下，电阻越大，通过它的电流就越_______；3、影响电阻大小的因素有哪些？4、一导体被均匀拉长后，电阻一定变大吗？〖引入新课〗要控制电灯亮暗，就要控制通过电灯的电流，怎样能方便控制电流的大小呢？〖新课教学〗1、活动14.3是用铅笔芯使电路中的电流连续地变化改变接入电路中铅笔芯的长度，观察小灯泡的亮度变化；2、常用滑动器材设备：滑动变阻器、电阻箱、电位器；3、活动14.4学习使用滑动变阻器（1）构造：滑片P、金属杆、电阻丝、瓷管、支架；电阻丝：电阻较大的合金线，绝缘漆隔开；瓷管：绝缘体；（2）结构示意图：思考：如果连接在上面两个接线柱或下面两个接线柱，它们能起变阻作用吗？a、左转，电阻变大，怎样接线？b、右转，电阻变大，怎样接线？（3）制造原理：是通过改变接入电路中电阻丝的长度来逐渐改变电阻的；（4）使用方法：a.串联在电路中；b.通过电流不能超过最大电流；c.接线柱“一上一下”；d.在闭合开关前，应将变阻器电阻调到最大。（5）铭牌上标有“10Ω2A”表示的意思是什么？滑动变阻器最大电阻为10Ω，允许通过滑动变阻器的最大电流为2A.※讨论P90；〖练习〗1、变阻器是通过改变从而改变电阻的器件，常见的变阻器有、和电位器。2、在滑动变阻器、电阻箱和电位器中，能准确表示接入电路电阻大小的是，能连续改变电阻大小的是。3、电视机、收音机等都有音量调节旋钮，能够控制声音的响度，它的实质是，若需要调大音量，则应使连入电路中的电阻。4、设计用滑动变阻器调节小灯泡由亮到灭的电路小王同学在做电学实验时，发现滑动变阻器有四个接线柱，他猜想：能不能利用这四个接线柱，连接出不同的电路，获得不同的效果。为了验证这个猜想？他找来了电源、滑动变阻器、电流表、定值电阻、开关和导线若干，连接出如图甲、乙两种不同的电路。请你分析在甲、乙两种电路中，调节滑动变阻器时，电流表的示数变化有何不同？如果让你设计一个能用滑动变阻器调节小灯泡由亮到灭的电路，请画出符合要求的电路图。5、如图所示，若要使滑动变阻器的滑片P向左端滑动时使小灯泡变亮，那么应将滑动变阻器的接线柱和接在电路的M、N两端。6、常见的变阻器有_________、_______和_____________。7、某滑动变阻器的铭牌上标有“10Ω1A”字样，它表示为150Ω；为1A。8、滑动变阻器是根据改变电阻线在电路中的________来逐渐改变电阻。它的作用是通过改变连入电路中的电阻，来逐渐改变电路中的_______，还常起到保护电路的作用。9、当滑动变阻器接入电路中，滑片P向A移动时，电路中的电流变大，此时与电路相连接的接线柱应是（）A、B和DB、B和CC、A和DD、A和B5、某同学设计了一种自动测量水池内水位高度的装置，如图所示，R是滑动变阻器，它的金属滑片是杠杆的一端，从水位表(由电流表改装而成)指针所指的刻度，就可知道水池内水位的高低。下列说法错误的是（）A、改装电流表的刻度盘时，电流表读数大的刻度应改为水位高的数字B、AB应是金属杆C、AB与浮标的连接可用软绳D、R/在电路中起保护作用〖小结〗滑动变阻器的构造、原理、使用方法。〖作业〗完成书后练习。*教后记*（第9题）（第10题）
