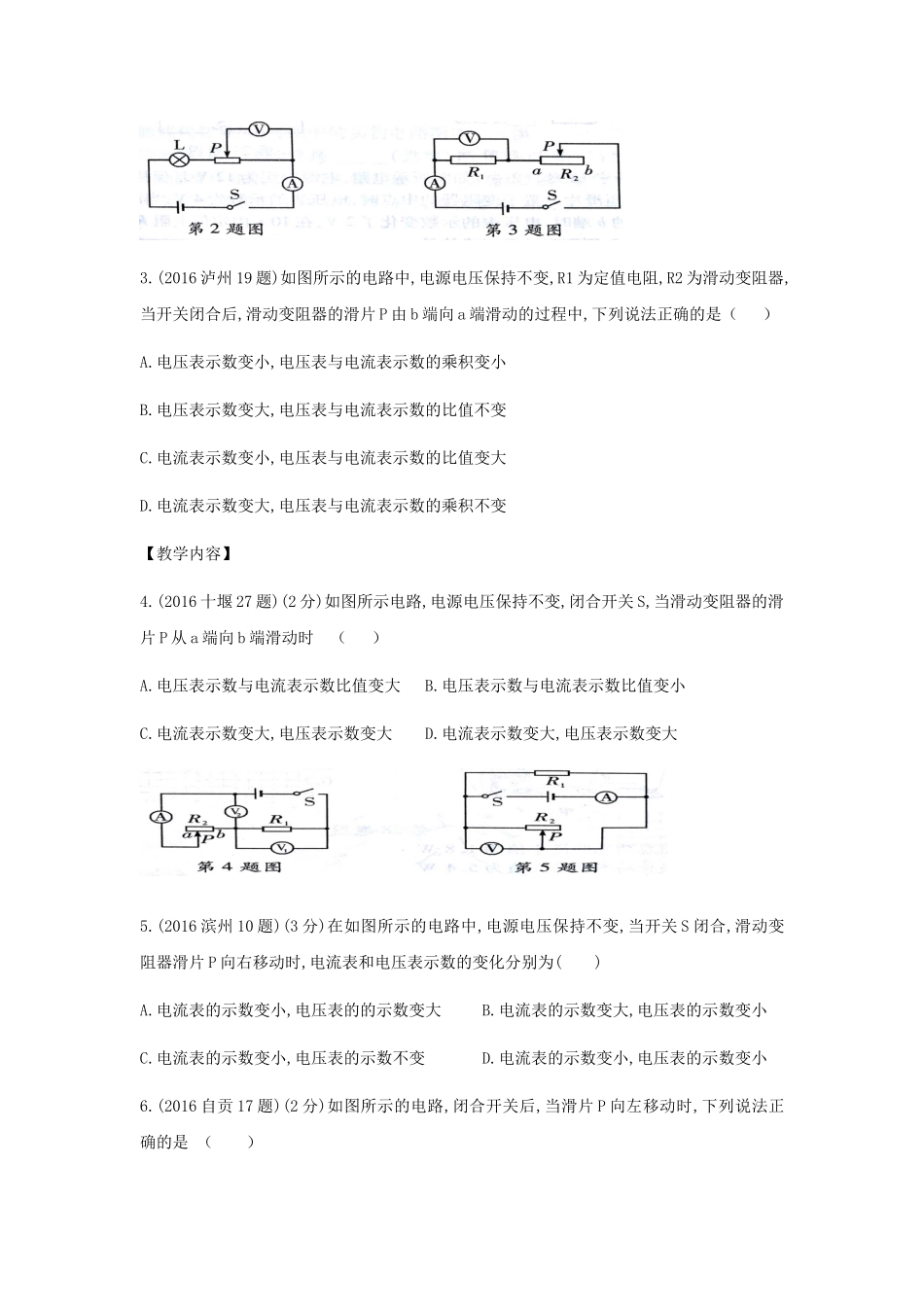

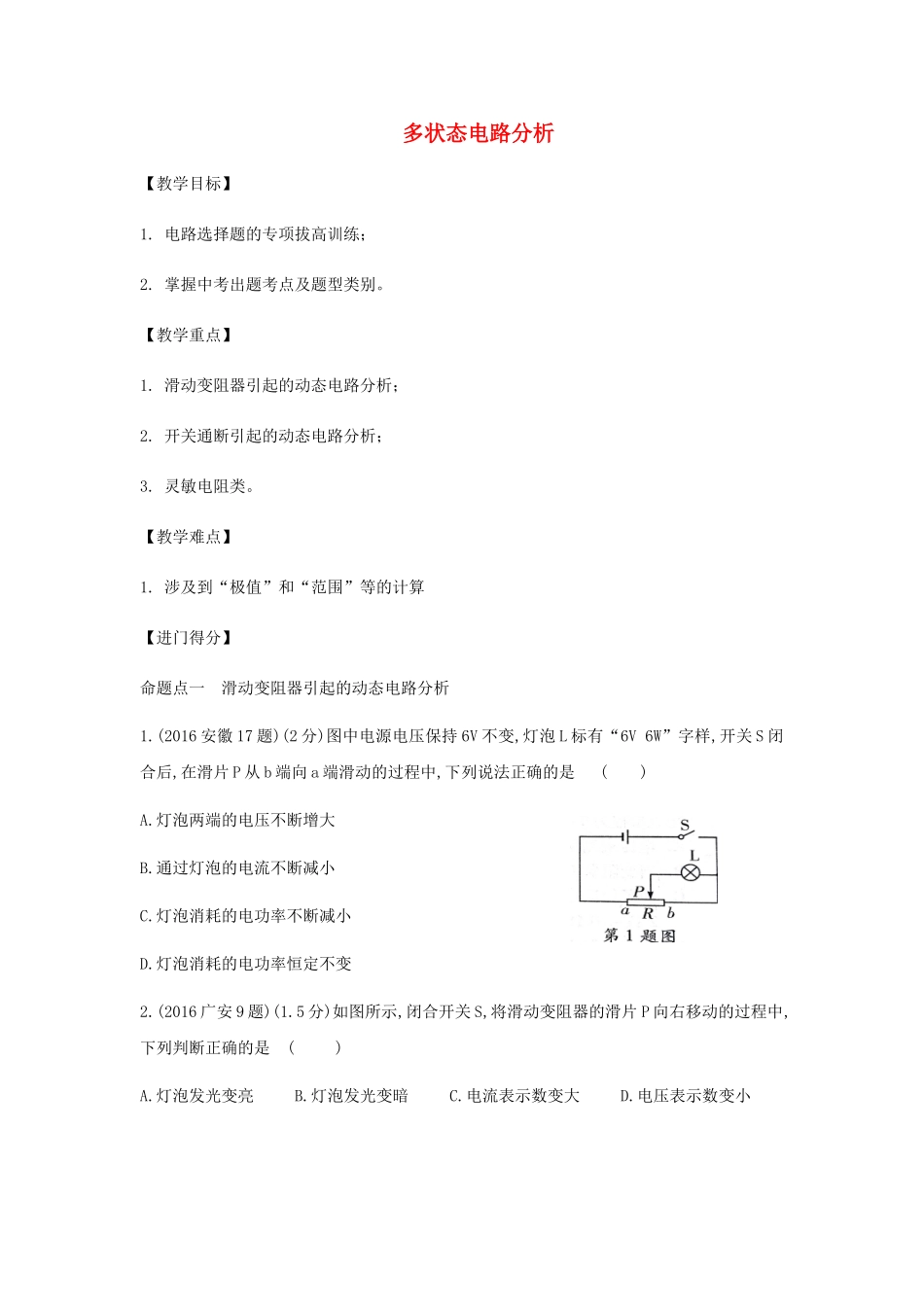

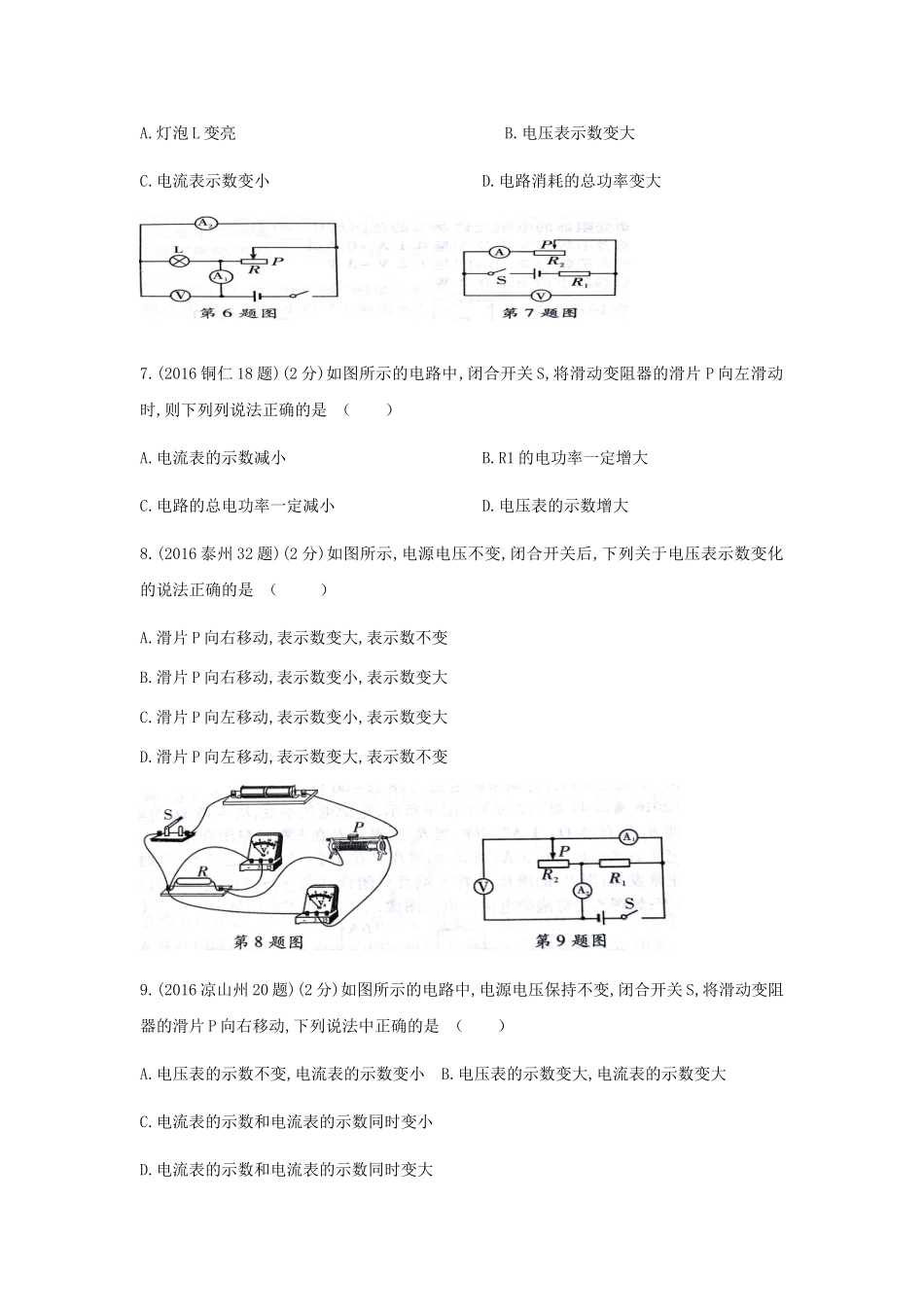

多状态电路分析【教学目标】1.电路选择题的专项拔高训练；2.掌握中考出题考点及题型类别。【教学重点】1.滑动变阻器引起的动态电路分析；2.开关通断引起的动态电路分析；3.灵敏电阻类。【教学难点】1.涉及到“极值”和“范围”等的计算【进门得分】命题点一滑动变阻器引起的动态电路分析1.(2016安徽17题)(2分)图中电源电压保持6V不变,灯泡L标有“6V6W”字样,开关S闭合后,在滑片P从b端向a端滑动的过程中,下列说法正确的是()A.灯泡两端的电压不断增大B.通过灯泡的电流不断减小C.灯泡消耗的电功率不断减小D.灯泡消耗的电功率恒定不变2.(2016广安9题)(1.5分)如图所示,闭合开关S,将滑动变阻器的滑片P向右移动的过程中,下列判断正确的是()A.灯泡发光变亮B.灯泡发光变暗C.电流表示数变大D.电压表示数变小3.(2016泸州19题)如图所示的电路中,电源电压保持不变,R1为定值电阻,R2为滑动变阻器,当开关闭合后,滑动变阻器的滑片P由b端向a端滑动的过程中,下列说法正确的是（）A.电压表示数变小,电压表与电流表示数的乘积变小B.电压表示数变大,电压表与电流表示数的比值不变C.电流表示数变小,电压表与电流表示数的比值变大D.电流表示数变大,电压表与电流表示数的乘积不变【教学内容】4.(2016十堰27题)(2分)如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时（）A.电压表示数与电流表示数比值变大B.电压表示数与电流表示数比值变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变大5.(2016滨州10题)(3分)在如图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为()A.电流表的示数变小,电压表的的示数变大B.电流表的示数变大,电压表的示数变小C.电流表的示数变小,电压表的示数不变D.电流表的示数变小,电压表的示数变小6.(2016自贡17题)(2分)如图所示的电路,闭合开关后,当滑片P向左移动时,下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表示数变小D.电路消耗的总功率变大7.(2016铜仁18题)(2分)如图所示的电路中,闭合开关S,将滑动变阻器的滑片P向左滑动时,则下列列说法正确的是（）A.电流表的示数减小B.R1的电功率一定增大C.电路的总电功率一定减小D.电压表的示数增大8.(2016泰州32题)(2分)如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法正确的是（）A.滑片P向右移动,表示数变大,表示数不变B.滑片P向右移动,表示数变小,表示数变大C.滑片P向左移动,表示数变小,表示数变大D.滑片P向左移动,表示数变大,表示数不变9.(2016凉山州20题)(2分)如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动,下列说法中正确的是（）A.电压表的示数不变,电流表的示数变小B.电压表的示数变大,电流表的示数变大C.电流表的示数和电流表的示数同时变小D.电流表的示数和电流表的示数同时变大【过手练习】10.(2016林洲12题)(2分)在如图所示的电路中,电源电压保持不变,R为定值电阻.闭合开关S后,将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了△U和△I.下列分析正确的是（）A.变大B.变小C.不变D.先变小后变大11.(2016鄂州23题)(2分)小华同学为了探究串、并联电路中电流、电压的变化特点,他按照如图所示电路图连接电路,实验过程中,保持电源两端电压不变,闭合开关S,将滑动变阻器的滑片从中点向左移动,由此引起三块电表示数的变化情况是（）A.若①为电压表,②、③为电流表,则表①示数不变,表②、表③示数均变大B.若①为电压表,②、③为电流表,则表②示数变小,表①、表③示数均不变C.若①为电流表,②、③为电压表,则表③示数变小,表①、表②示数均不变D.若①为电流表,②、③为电压表,则表③示数不变,表①、表②示数均变大12.(2016锦州7题)(2分)如图所示,R1是定值电阻,R是滑动变阻器,闭合开关后,滑片P由a端滑到b端时,电压表示数会__________(选填“变大”、“变小”或“不变”),电压表与电流表示数比值________(选填“变大”、“变小”或“不变”)【拓展训练】命题点二开关通断引起的动态电路分析13.(2016上海8题)(2分)在如图所示的电路中,电源电压保持不...
