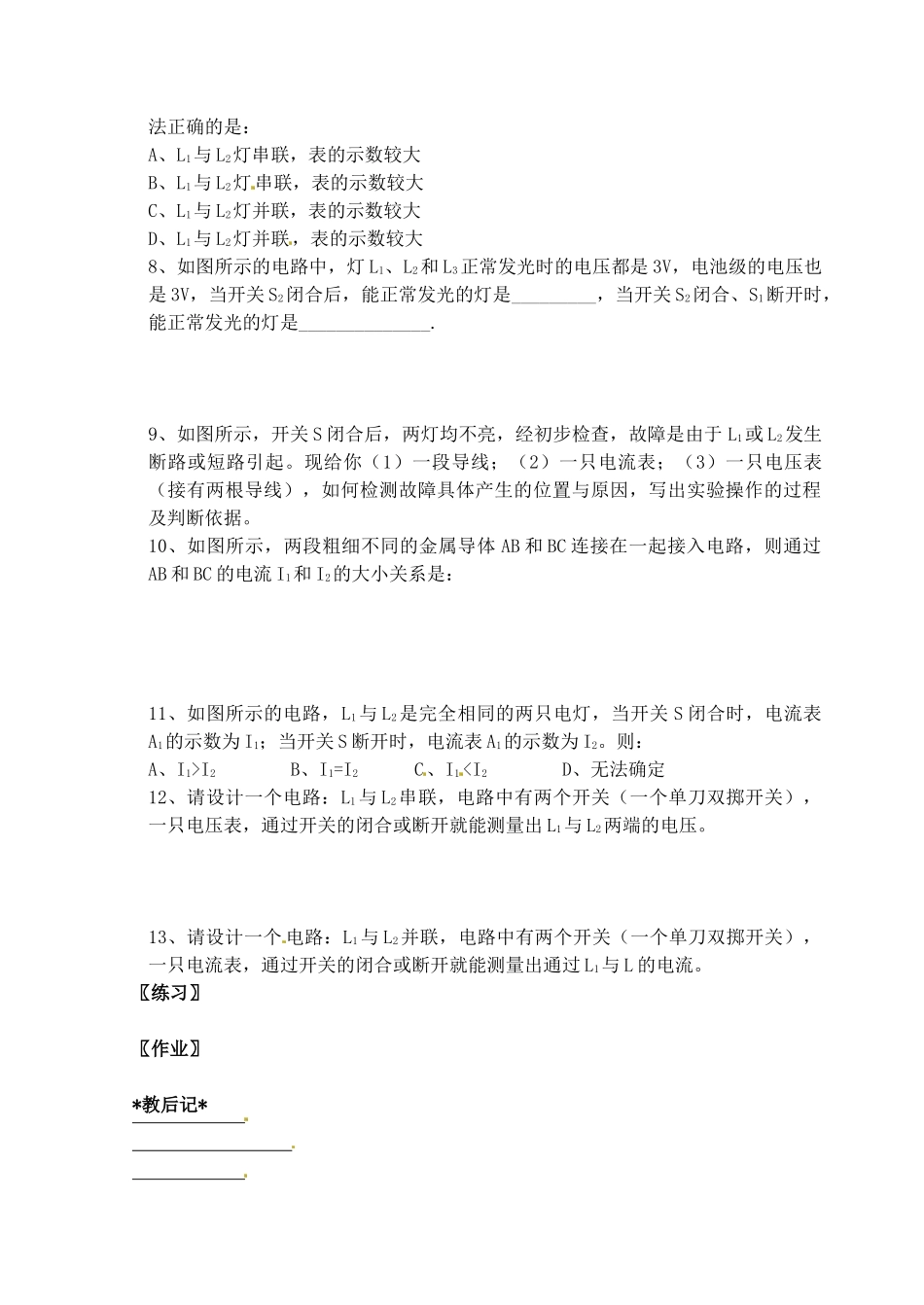

江苏省仪征市月塘中学九年级物理《第十三章电路初探》复习教案1苏科版【教学目的】理解本章概念，学会分析电路，知道串联电路、并联电路中电流、电压之间的关系．【教学重点】电路分析、串并联电路中电流与电压的关系．【教学难点】正确分析电路，根据实物图画电路图．【教学程序】一、习题训练1、如图所示，电源由3节蓄电池串联而成，闭合开关后，电压表的示数为2V，求L1、L2两端的电压。2、如图所示，当S1、S2、S3都闭合时，通过L1、L2、L3的电流分别1A、2A、3A，则A1、A2、A3表的示数分别为多大？若（1）S1断开，S2、S3闭合；（2）S2断开，S1、S3闭合；（3）S3断开，S1、S2闭合；（4）S1、S2断开，S3闭合；（5）S2、S3断开，S1闭合；（6）S1、S3断开，S2闭合时，A1、A2、A3表的示数分别为多大？3、如图所示，S闭合后，L1、L2都发光，A1、A2表示数正常，过了一段时间后，发现两盏灯中有一盏熄灭了，两表中有一只表的示数发生了变化，其原因可能是：A、L1发生了断路B、L2发生了断路C、L1发生了短路D、L2发生了短路4、如图所示，已知L1、L2、L3两端的电压分别为1V、2V、3V，求V1、V2表的示数及电源电压。5、如图所示，完全相同，V1、V2表的示数分别为6V、2V，求两L1、L2、L3端的电压及电源电压。6、如图所示，当开关S闭合后，电流表的示数及L1的亮度变化情况是：A、A1表示数不变，A2表示数增大，L1变暗B、A1表示数变小，A2表示数不变，L1变暗C、A1表示数不变，A2表示数增大，L1亮度不变D、A1表示数变小，A2表示数增大，L1亮度不变7、如图所示的电路，关于灯L1与L2的连接方式和表与表示数大小的比较，下列说法正确的是：A、L1与L2灯串联，表的示数较大B、L1与L2灯串联，表的示数较大C、L1与L2灯并联，表的示数较大D、L1与L2灯并联，表的示数较大8、如图所示的电路中，灯L1、L2和L3正常发光时的电压都是3V，电池级的电压也是3V，当开关S2闭合后，能正常发光的灯是_________，当开关S2闭合、S1断开时，能正常发光的灯是______________.9、如图所示，开关S闭合后，两灯均不亮，经初步检查，故障是由于L1或L2发生断路或短路引起。现给你（1）一段导线；（2）一只电流表；（3）一只电压表（接有两根导线），如何检测故障具体产生的位置与原因，写出实验操作的过程及判断依据。10、如图所示，两段粗细不同的金属导体AB和BC连接在一起接入电路，则通过AB和BC的电流I1和I2的大小关系是：11、如图所示的电路，L1与L2是完全相同的两只电灯，当开关S闭合时，电流表A1的示数为I1；当开关S断开时，电流表A1的示数为I2。则：A、I1>I2B、I1=I2C、I1
