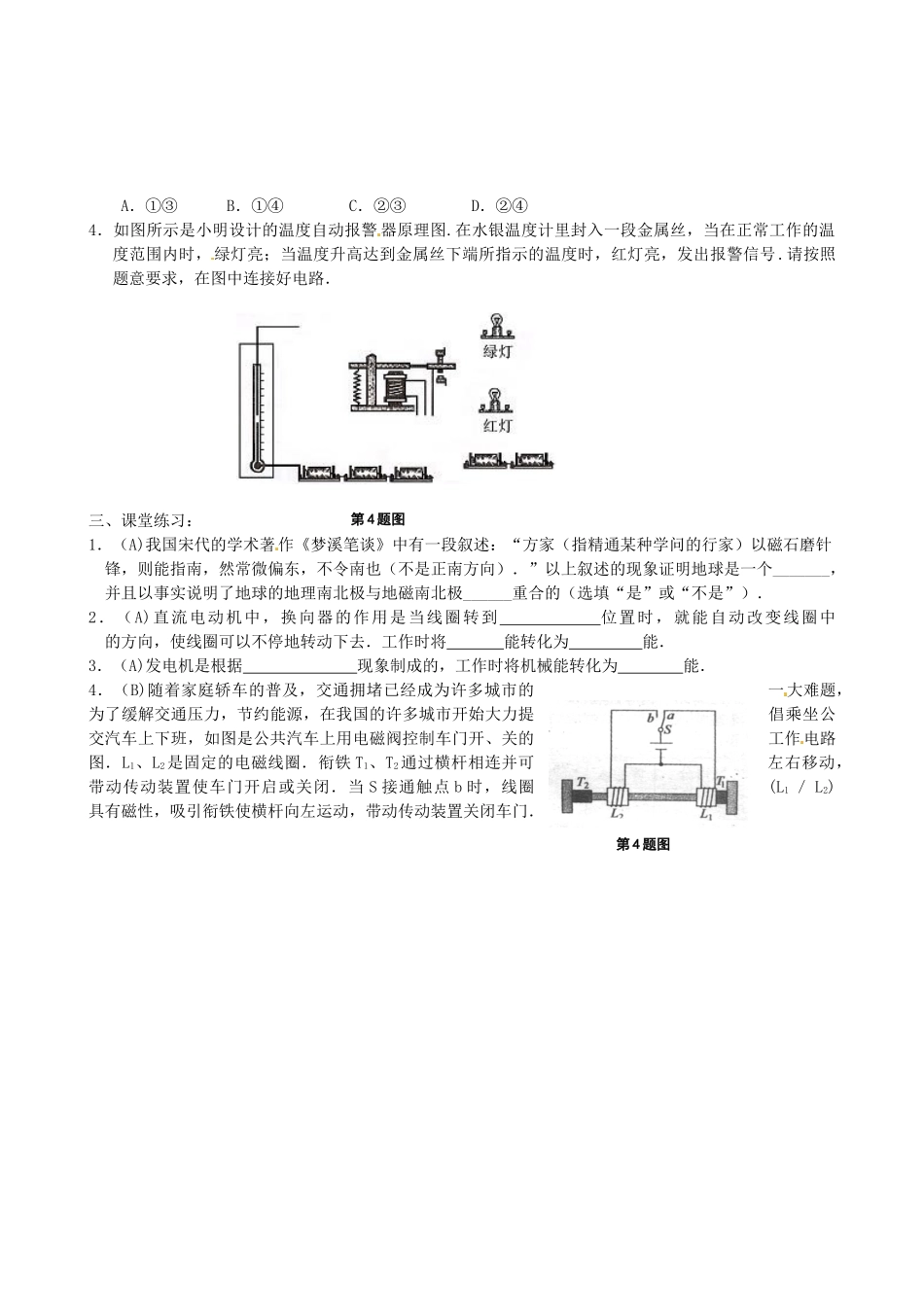

《第十六章电磁转换》复习学案复习目标：1．通过实验，探究通电螺线管外部磁场和方向；(A)2．通过实验，了解通电导线在磁场中受到力的作用，受力的方向与电流及磁场的方向都有关系；(A)3．通过实验，探究导体在磁场中运动时产生感应电流的条件；(B)4．能用实验证实电磁相互作用；(A)5．知道电动机和发电机的原理；了解电动机和发电机工作时的能量转化；(A)复习重点：1．磁体周围的磁场分布、磁感线及方向；2．电磁铁的工作原理、电磁继电器的构造及工作原理；3．电动机的工作原理、换向器的作用；4．电磁感应现象产生的条件。学习难点：正确理解电与磁之间的联系、相互作用；正确区分电动机与发电机的原理图。教学过程：一、前提测评1．磁体周围存在，它的方向可以用小磁针在其中静止时极所指的方向确定。2．磁极间的相互作用规律是：。3．磁体周围的磁场分布情况用描述，在磁体外部，磁感线总是从磁体的极出发，回到极。4．通电导体周围存在磁场，通电螺线管周围的磁场分布于相似，磁极可以用定则来判定。5．磁场对电流有的作用，受力方向与方向和方向有关。6．电动机是利用使线圈转动起来的，为了使直流电动机持续转动，必须安装。电动机工作时，将能转化为能。7．电路的导体在磁场中做运动时，导体中会产生电流的现象叫做电磁感应现象。机就是根据这个原理工作的。工作时，将能转化为能。二、典型题复习：1．用漆包线在笔杆上绕制一只螺线管，接入如图所示的电路中，闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向________端移动（填“a”或“b”），此时灯泡的亮度_________（填“变亮”“变暗”“不变”），螺线管的_______端是N极（填“上”或“下”）．2.在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光.上述实验现象说明了（）A．磁能生电B．磁场对电流有力的作用C．电流的磁效应D．电流的热效应3.发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代．如图的四幅图，其中属于电磁感应现象实验图及其应用图的是（）第1题图第3题图A．①③B．①④C．②③D．②④4．如图所示是小明设计的温度自动报警器原理图.在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号.请按照题意要求，在图中连接好电路．三、课堂练习：1．（A)我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个_______，并且以事实说明了地球的地理南北极与地磁南北极______重合的（选填“是”或“不是”）．2．（A)直流电动机中，换向器的作用是当线圈转到位置时，就能自动改变线圈中的方向，使线圈可以不停地转动下去．工作时将能转化为能．3．（A)发电机是根据现象制成的，工作时将机械能转化为能．4．（B)随着家庭轿车的普及，交通拥堵已经成为许多城市的一大难题，为了缓解交通压力，节约能源，在我国的许多城市开始大力提倡乘坐公交汽车上下班，如图是公共汽车上用电磁阀控制车门开、关的工作电路图．L1、L2是固定的电磁线圈．衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭．当S接通触点b时，线圈(L1／L2)具有磁性，吸引衔铁使横杆向左运动，带动传动装置关闭车门．第4题图第4题图
