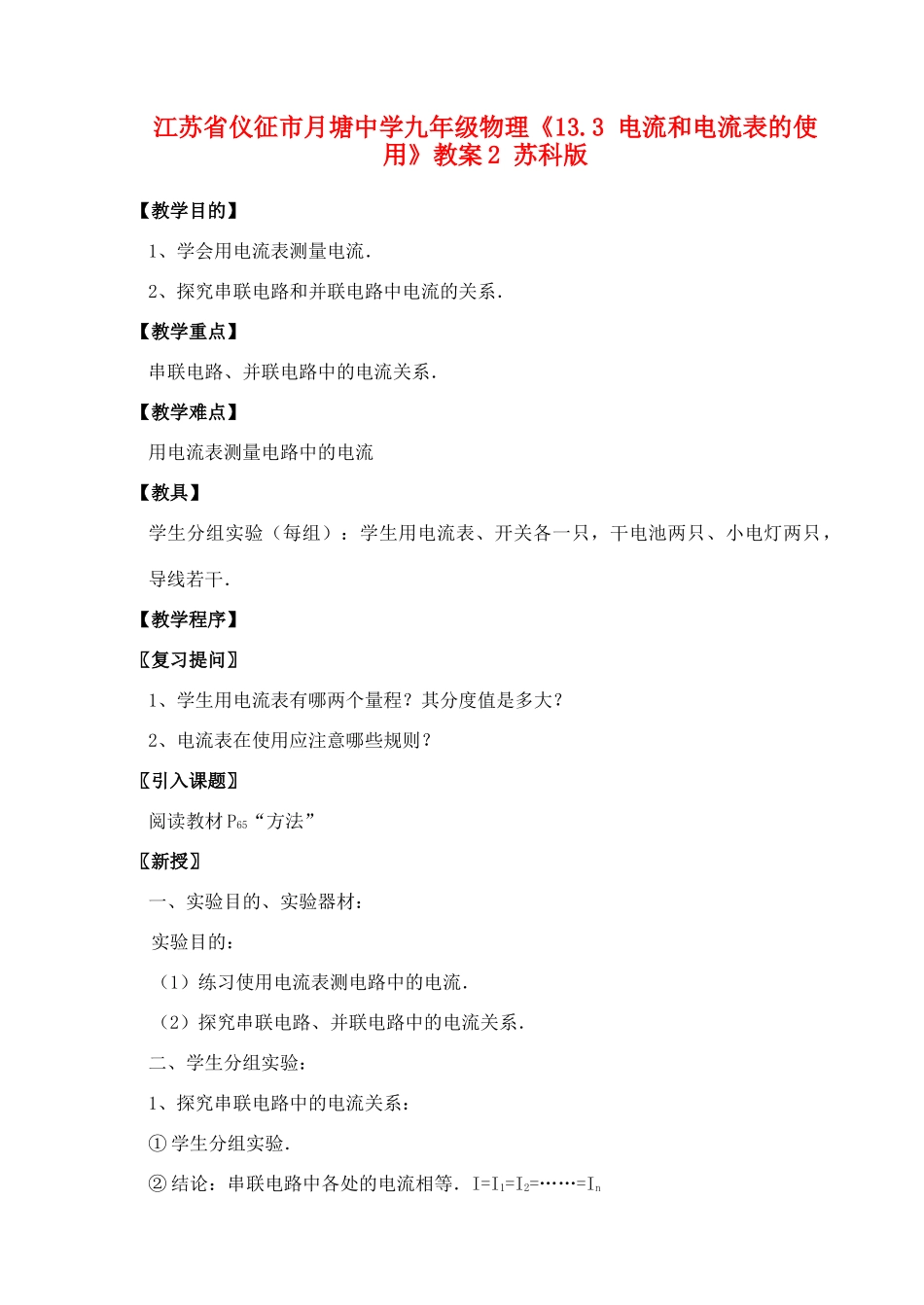

江苏省仪征市月塘中学九年级物理《13.3电流和电流表的使用》教案2苏科版【教学目的】1、学会用电流表测量电流．2、探究串联电路和并联电路中电流的关系．【教学重点】串联电路、并联电路中的电流关系．【教学难点】用电流表测量电路中的电流【教具】学生分组实验（每组）：学生用电流表、开关各一只，干电池两只、小电灯两只，导线若干．【教学程序】〖复习提问〗1、学生用电流表有哪两个量程？其分度值是多大？2、电流表在使用应注意哪些规则？〖引入课题〗阅读教材P65“方法”〖新授〗一、实验目的、实验器材：实验目的：（1）练习使用电流表测电路中的电流．（2）探究串联电路、并联电路中的电流关系．二、学生分组实验：1、探究串联电路中的电流关系：①学生分组实验．②结论：串联电路中各处的电流相等．I=I1=I2=……=In2、探究并联电路中的电流关系：①学生分组实验．②结论：并联电路干路中的电流等各支路中的电流之和．I=I1+I2+……+In〖小结〗电流表的使用规则，串联电路和并联电路中的电流关系．〖练习〗1、有两根粗细不同的导线，已知粗段与细段横截面积之比为2∶1，它们串联在电路中，那么当电流通过两段导体时，流过粗段导线的电流为I1与流过细段导线的电流I2的关系是（）A、I1=2I2B、2I1=I2C、4I1=I2D、I1=I22、如图所示，电流表的示数为30mA、50mA、70mA，则电流表（）A、的示数为120mAB、的示数为70mAC、的示数为30mAD、的示数为80mA3、三只灯泡L1、L2、L3并联在电路中，三个电流表A1、A2、A3分别测量通过三盏灯的电流，用I1、I2、I3表示．⑴若I1=6000μA，I2=34mA，I3=0.02A，则I总=_________A．⑵若I1=46mA，I2=0.028A，I总=94mA，则I3=_________A．⑶若I1=0.3A，I3=7×105μA，I总=1.05A，则I2=_________A．4、如图所示，电流表A1、A2、A3的读数分别为I1、I2、I3，下列关于它们的关系正确的是（）A、I1=I2=I3B、I1=I2+I3C、I3=I1+I2D、I1>I2>I35、如图所示的电路中L1、L2、L3中的电流分别为I1、I2、I3，且I=2I1=4I2，则I1∶I2∶I3为（）A、2∶1∶2B、2∶1∶1C、1∶2∶2D、2∶2∶16、已知甲、乙两导体分别通过200mA和100mA的电流，则甲、乙两导体的连接方式为A、一定是串联B、一定是并联C、串联、并联都可能D、以上说法都不对7、如图所示的电路中，通过L1的电流为3A，电流表A2、A3的示数之比为1∶3，那么A2的示数为（）A、3AB、0.75AC、1AD、1.5A8、如图所示的电路中，当S闭合时，A1和A2的示数相比较（）A、A2的示数大B、A1的示数大C、一样大D、无法确定〖作业〗*教后记*____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
