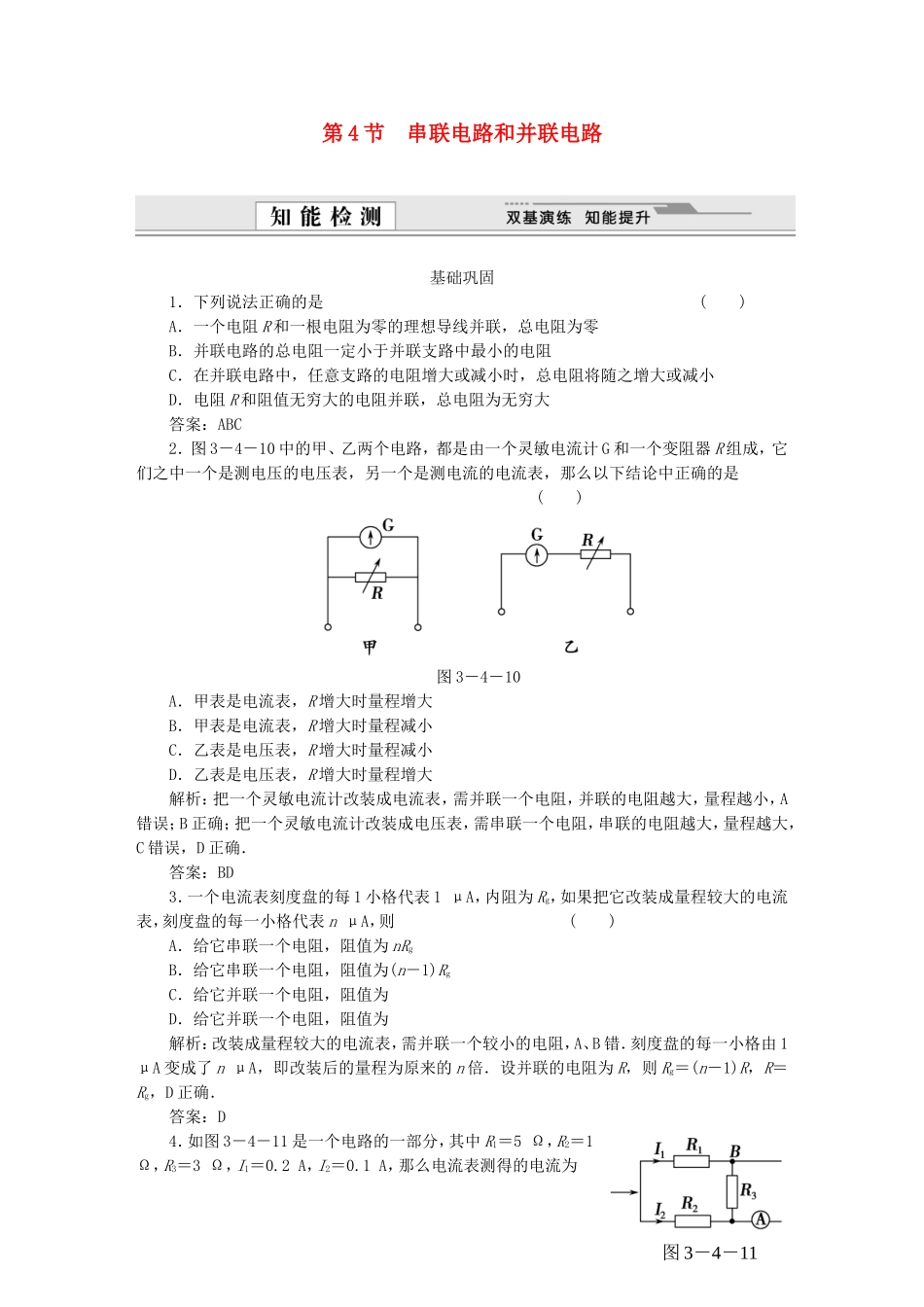

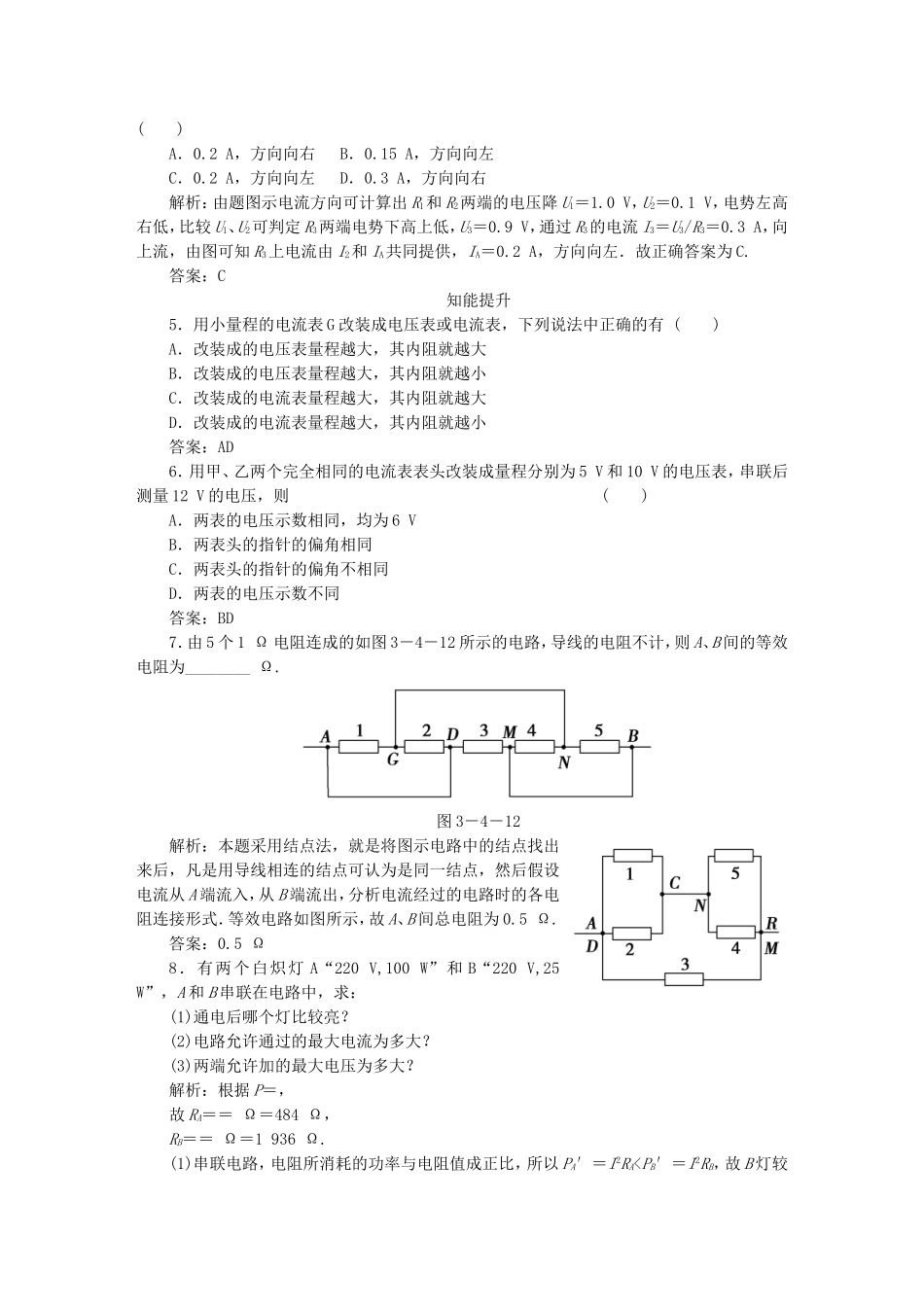

第4节串联电路和并联电路基础巩固1．下列说法正确的是()A．一个电阻R和一根电阻为零的理想导线并联，总电阻为零B．并联电路的总电阻一定小于并联支路中最小的电阻C．在并联电路中，任意支路的电阻增大或减小时，总电阻将随之增大或减小D．电阻R和阻值无穷大的电阻并联，总电阻为无穷大答案：ABC2．图3－4－10中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()图3－4－10A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．乙表是电压表，R增大时量程增大解析：把一个灵敏电流计改装成电流表，需并联一个电阻，并联的电阻越大，量程越小，A错误；B正确；把一个灵敏电流计改装成电压表，需串联一个电阻，串联的电阻越大，量程越大，C错误，D正确．答案：BD3．一个电流表刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nRgB．给它串联一个电阻，阻值为(n－1)RgC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为解析：改装成量程较大的电流表，需并联一个较小的电阻，A、B错．刻度盘的每一小格由1μA变成了nμA，即改装后的量程为原来的n倍．设并联的电阻为R，则Rg＝(n－1)R，R＝Rg，D正确．答案：D4．如图3－4－11是一个电路的一部分，其中R1＝5Ω，R2＝1Ω，R3＝3Ω，I1＝0.2A，I2＝0.1A，那么电流表测得的电流为图3－4－11()A．0.2A，方向向右B．0.15A，方向向左C．0.2A，方向向左D．0.3A，方向向右解析：由题图示电流方向可计算出R1和R2两端的电压降U1＝1.0V，U2＝0.1V，电势左高右低，比较U1、U2可判定R3两端电势下高上低，U3＝0.9V，通过R3的电流I3＝U3/R3＝0.3A，向上流，由图可知R3上电流由I2和IA共同提供，IA＝0.2A，方向向左．故正确答案为C.答案：C知能提升5．用小量程的电流表G改装成电压表或电流表，下列说法中正确的有()A．改装成的电压表量程越大，其内阻就越大B．改装成的电压表量程越大，其内阻就越小C．改装成的电流表量程越大，其内阻就越大D．改装成的电流表量程越大，其内阻就越小答案：AD6．用甲、乙两个完全相同的电流表表头改装成量程分别为5V和10V的电压表，串联后测量12V的电压，则()A．两表的电压示数相同，均为6VB．两表头的指针的偏角相同C．两表头的指针的偏角不相同D．两表的电压示数不同答案：BD7．由5个1Ω电阻连成的如图3－4－12所示的电路，导线的电阻不计，则A、B间的等效电阻为________Ω.图3－4－12解析：本题采用结点法，就是将图示电路中的结点找出来后，凡是用导线相连的结点可认为是同一结点，然后假设电流从A端流入，从B端流出，分析电流经过的电路时的各电阻连接形式．等效电路如图所示，故A、B间总电阻为0.5Ω.答案：0.5Ω8．有两个白炽灯A“220V,100W”和B“220V,25W”，A和B串联在电路中，求：(1)通电后哪个灯比较亮？(2)电路允许通过的最大电流为多大？(3)两端允许加的最大电压为多大？解析：根据P＝，故RA＝＝Ω＝484Ω，RB＝＝Ω＝1936Ω.(1)串联电路，电阻所消耗的功率与电阻值成正比，所以PA′＝I2RA
