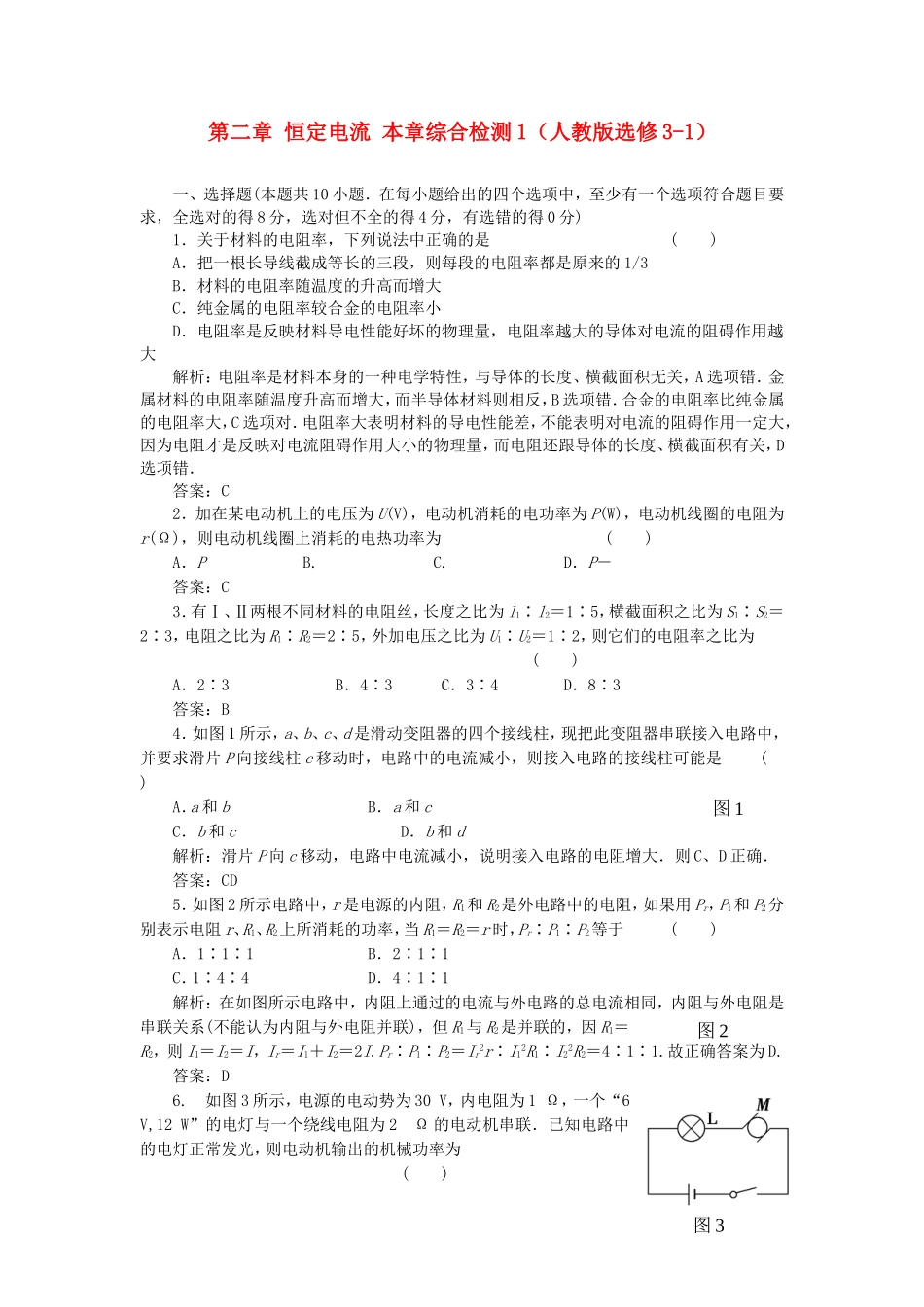

第二章恒定电流本章综合检测1（人教版选修3-1）一、选择题(本题共10小题．在每小题给出的四个选项中，至少有一个选项符合题目要求，全选对的得8分，选对但不全的得4分，有选错的得0分)1．关于材料的电阻率，下列说法中正确的是()A．把一根长导线截成等长的三段，则每段的电阻率都是原来的1/3B．材料的电阻率随温度的升高而增大C．纯金属的电阻率较合金的电阻率小D．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大解析：电阻率是材料本身的一种电学特性，与导体的长度、横截面积无关，A选项错．金属材料的电阻率随温度升高而增大，而半导体材料则相反，B选项错．合金的电阻率比纯金属的电阻率大，C选项对．电阻率大表明材料的导电性能差，不能表明对电流的阻碍作用一定大，因为电阻才是反映对电流阻碍作用大小的物理量，而电阻还跟导体的长度、横截面积有关，D选项错．答案：C2．加在某电动机上的电压为U(V)，电动机消耗的电功率为P(W)，电动机线圈的电阻为r(Ω)，则电动机线圈上消耗的电热功率为()A．PB.C.D．P－答案：C3．有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l1∶l2＝1∶5，横截面积之比为S1∶S2＝2∶3，电阻之比为R1∶R2＝2∶5，外加电压之比为U1∶U2＝1∶2，则它们的电阻率之比为()A．2∶3B．4∶3C．3∶4D．8∶3答案：B4．如图1所示，a、b、c、d是滑动变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向接线柱c移动时，电路中的电流减小，则接入电路的接线柱可能是()A．a和bB．a和cC．b和cD．b和d解析：滑片P向c移动，电路中电流减小，说明接入电路的电阻增大．则C、D正确．答案：CD5．如图2所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用Pr，P1和P2分别表示电阻r、R1、R2上所消耗的功率，当R1＝R2＝r时，Pr∶P1∶P2等于()A．1∶1∶1B．2∶1∶1C．1∶4∶4D．4∶1∶1解析：在如图所示电路中，内阻上通过的电流与外电路的总电流相同，内阻与外电阻是串联关系(不能认为内阻与外电阻并联)，但R1与R2是并联的，因R1＝R2，则I1＝I2＝I，Ir＝I1＋I2＝2I.Pr∶P1∶P2＝Ir2r∶I12R1∶I22R2＝4∶1∶1.故正确答案为D.答案：D6.如图3所示，电源的电动势为30V，内电阻为1Ω，一个“6V,12W”的电灯与一个绕线电阻为2Ω的电动机串联．已知电路中的电灯正常发光，则电动机输出的机械功率为()图1图2图3A．36WB．44WC．48WD．60W解析：由电路和题意可知，I＝IL＝＝2A，则U机＝E－Ir－UL＝30V－2V－6V＝22V，所以P出＝IU机－I2r机＝22×2－22×2W＝36W.答案：A7．如图4所示的是两个闭合电路中两个电源的UI图象，下列说法中正确的是()A．电动势E1＝E2，内阻r1＜r2B．电动势E1＝E2，内阻r1＞r2C．电动势E1＝E2，发生短路时的电流I1＞I2D．当两电源的工作电流变化相同时，电源2的路端电压变化较大解析：电源的电动势和内阻的测定可以通过UI图线来完成，由图线可知，E1＝E2，两电源的短路电流I1＞I2(图线的横截距)，故内阻r＝E/I，r1＜r2，选项A、C正确．因图线1的斜率小于图线2的斜率，由图线可以得到ΔU＝rΔI⇒ΔU2＞ΔU1，选项D正确．答案：ACD8．如图5所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是()A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大解析：电源不计内阻，其输出电压等于电动势．当闭合S2时，电路的外电阻R变小，电路电流变大，故C对；电源的输出功率P出＝，所以电源输出功率应该变大，A错误；因并联部分两端的电压U并＝E－UR1，闭合S2时UR1变大，所以U并变小，L1上消耗的功率变小，通过R3的电流也是变小的，故B、D错误．答案：C9．如图6所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中()A．电压表的示数先减小后增大B．电压表的示数先增大后减小C．电流表的示数先增大后减小D．电流表的示数先减小后增大解析：当滑动变阻器的滑片P由中点向上移动过程中，原来与变阻器上端串联部分的电阻减小...
