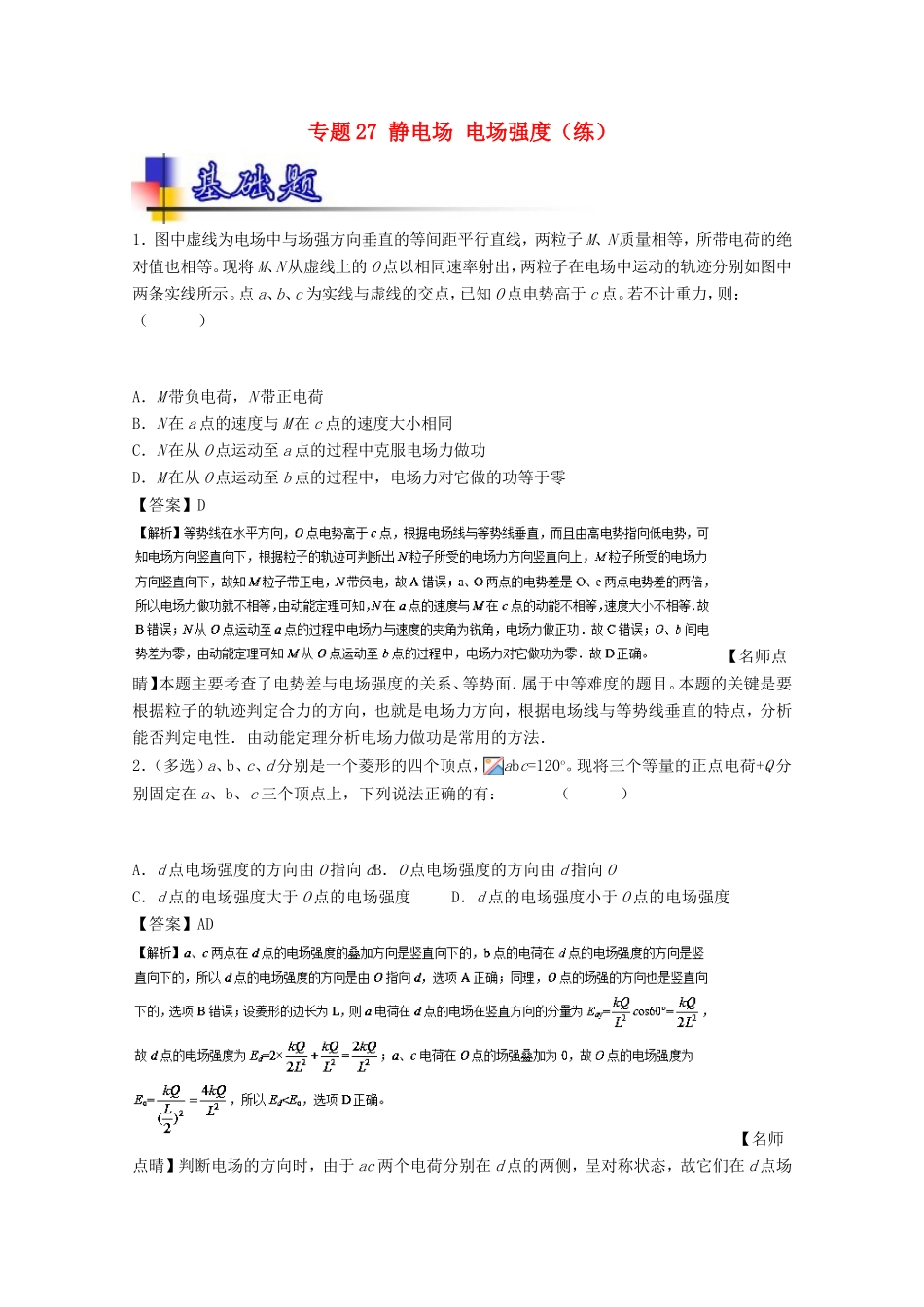

专题27静电场电场强度（练）1．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等。现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。点a、b、c为实线与虚线的交点，已知O点电势高于c点。若不计重力，则：（）A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零【答案】D【名师点睛】本题主要考查了电势差与电场强度的关系、等势面．属于中等难度的题目。本题的关键是要根据粒子的轨迹判定合力的方向，也就是电场力方向，根据电场线与等势线垂直的特点，分析能否判定电性．由动能定理分析电场力做功是常用的方法．2．（多选）a、b、c、d分别是一个菱形的四个顶点，abc=120o。现将三个等量的正点电荷+Q分别固定在a、b、c三个顶点上，下列说法正确的有：（）A．d点电场强度的方向由O指向dB．O点电场强度的方向由d指向OC．d点的电场强度大于O点的电场强度D．d点的电场强度小于O点的电场强度【答案】AD【名师点晴】判断电场的方向时，由于ac两个电荷分别在d点的两侧，呈对称状态，故它们在d点场强的水平方向的分量相等，竖直方向的分量叠加；在计算电场强度的大小时，我们设的是菱形的边长，因为菱形的连长都是相等的。3．（多选）图中PQ两处分别固定两等量正点电荷，O是PQ连线的中点，a、b两点在连线上且关于O点对称，c、d是连线中垂线上的两点，则：（）A．a、b两点的电场强度相同B．a、b两点的电势相同C．c点场强大于d点场强D．负电荷从c点到d点电势能增加【答案】BD【解析】根据两等量正点电荷电场特点，a、b两点的电场强度大小相同，方向相反，a、b两点的电势相同，选项A错误B正确；、不能判断出c、d点场强大小关系，选项C错误；负电荷从c点到d点电场力做负功，电势能增加，选项D正确。【名师点睛】本题关键是要明确两个等量同种电荷连线的中垂线上的场强分布情况和电势分布情况，关键在于掌握电场线的物理意义：电场线的疏密表示电场强度的大小，电场线的方向表示电势的高低，作出电场线，就能判断电势的高低．根据点电荷场强公式E，运用矢量合成的平行四边形定则求出连线中垂线上各个点的合场强．解答本题关键是作出PQ所在处的电场线，根据顺着电场线方向电势降低，判断电势高低．根据电场线的疏密判断场强大小．4．（多选）如图所示，带正电的A球固定，质量为m、电荷量为+q的粒子B从a处以速度v0射向A，虚线abc是B运动的一段轨迹，b点距离A最近．粒子经过b点时速度为v，重力忽略不计．则：（）A．粒子从a运动到b的过程中动能不断减小B．粒子从b运动到c的过程中加速度不断增大C．可求出A产生的电场中a、b两点间的电势差D．可求出A产生的电场中b点的电场强度【答案】AC【名师点睛】解决本题的关键掌握根据轨迹的弯曲方向判断出合力的方向，以及根据电场力做功判断出电势能的变化．根据轨迹的弯曲方向判断出电场力的方向，从而判断出带电粒子的电性，根据动能定理，判断动能的变化，根据电场力做功判断电势能的变化．5．（多选）如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称。则下列的判断中正确的是：（）A．b、d两点处的电势相同B．四点中c点处的电势最低C．b、d两点处的电场强度相同D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小【答案】ABD【解析】该电场为等量异种点电荷的电场，将等量异种点电荷的电场线与等势面的图画出如图，然后与该题的图比较可得：该电场中的电势关于x轴上下对称，等势面不是圆形．【名师点睛】该题考查常见电场的特点，解题的关键是c点在两个电荷连线的中点上，也是在两个电荷连线的中垂线上，所以它的电势和无穷远处的电势相等．而正电荷周围的电场的电势都比它高，负电荷周围的电场的电势都比它低．属于基础题目.1．（多选）电荷量相等的两点电荷在空间形成的电场有对称美．如图所示，真空中固定两个等量异种...
