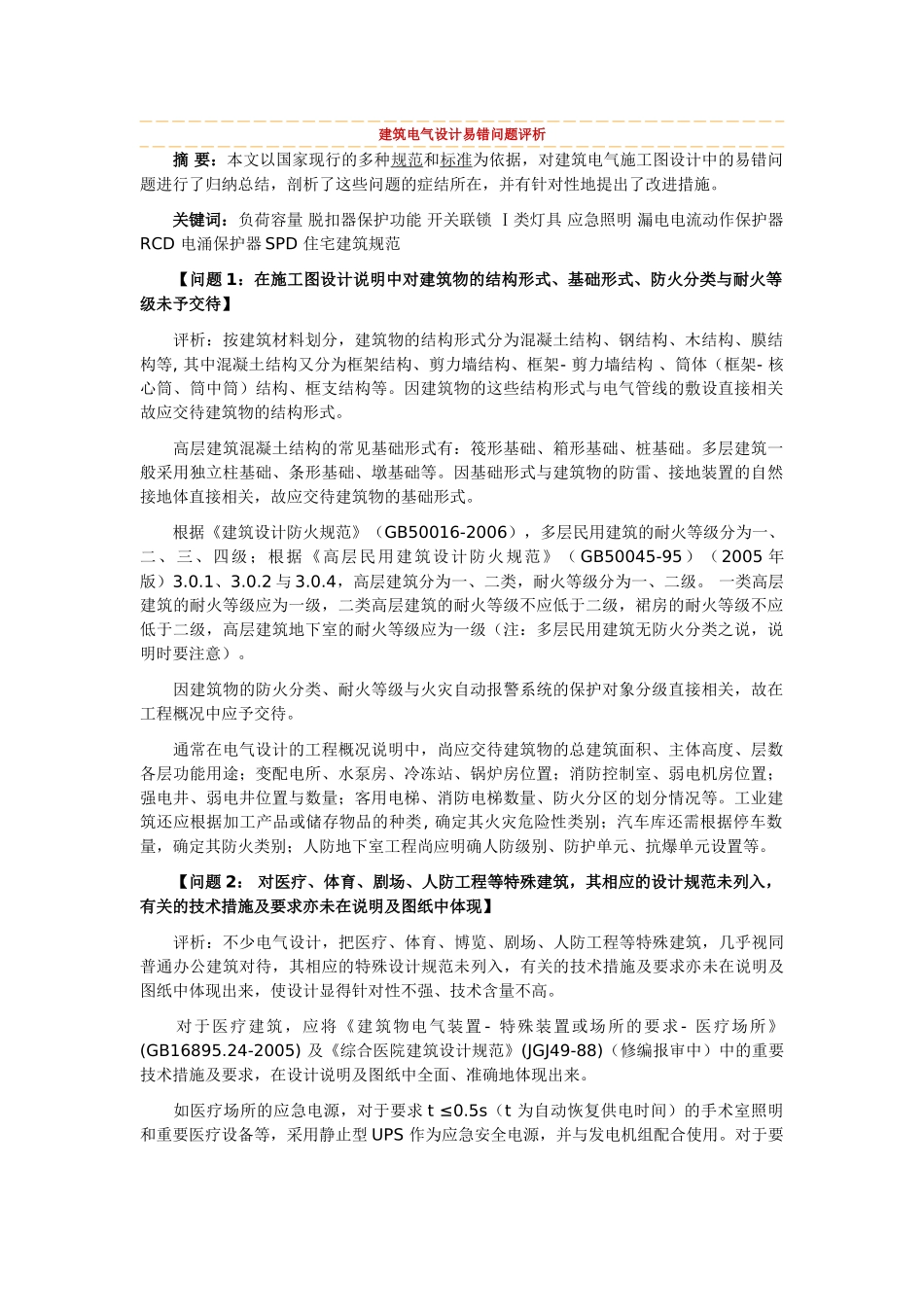

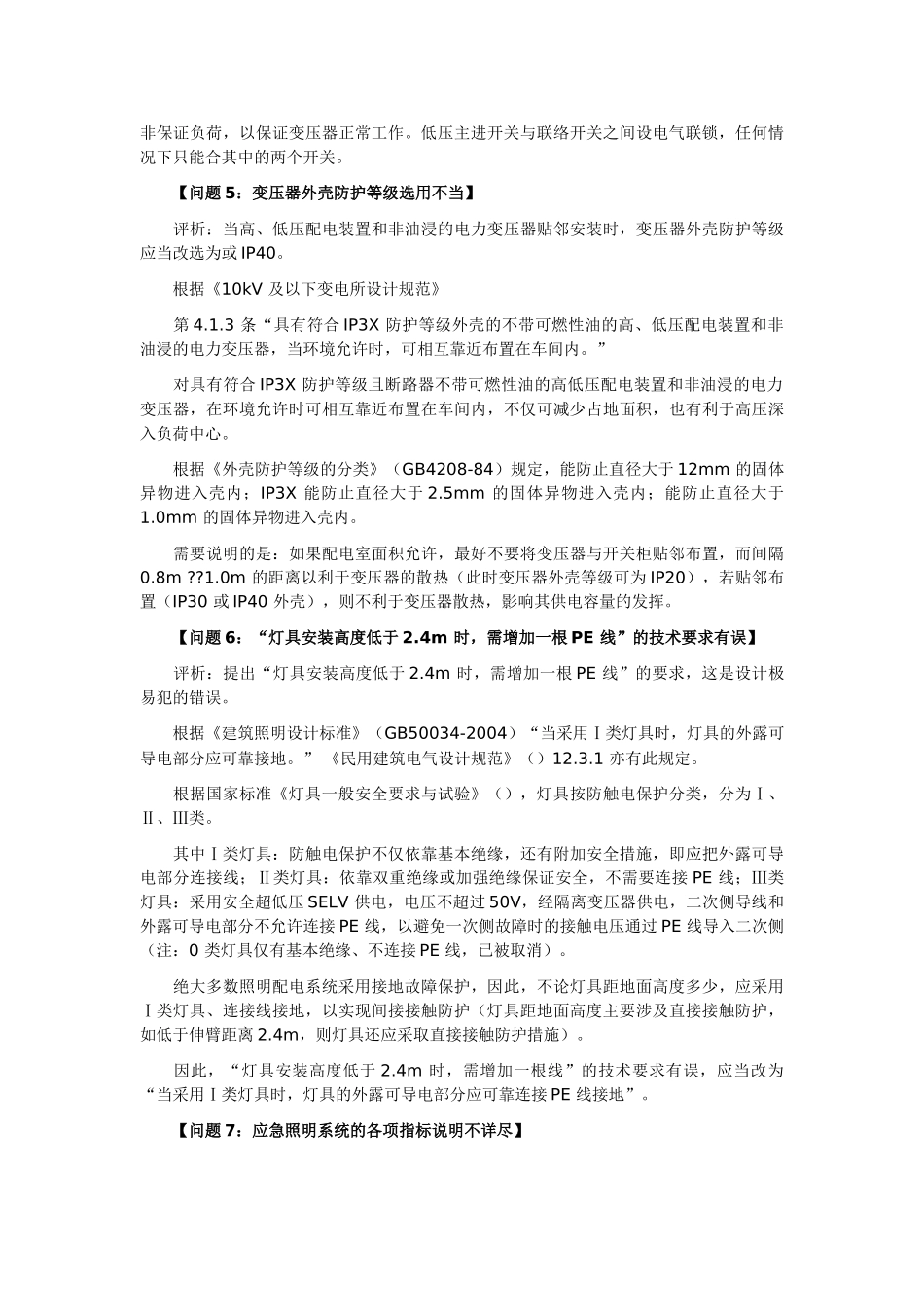

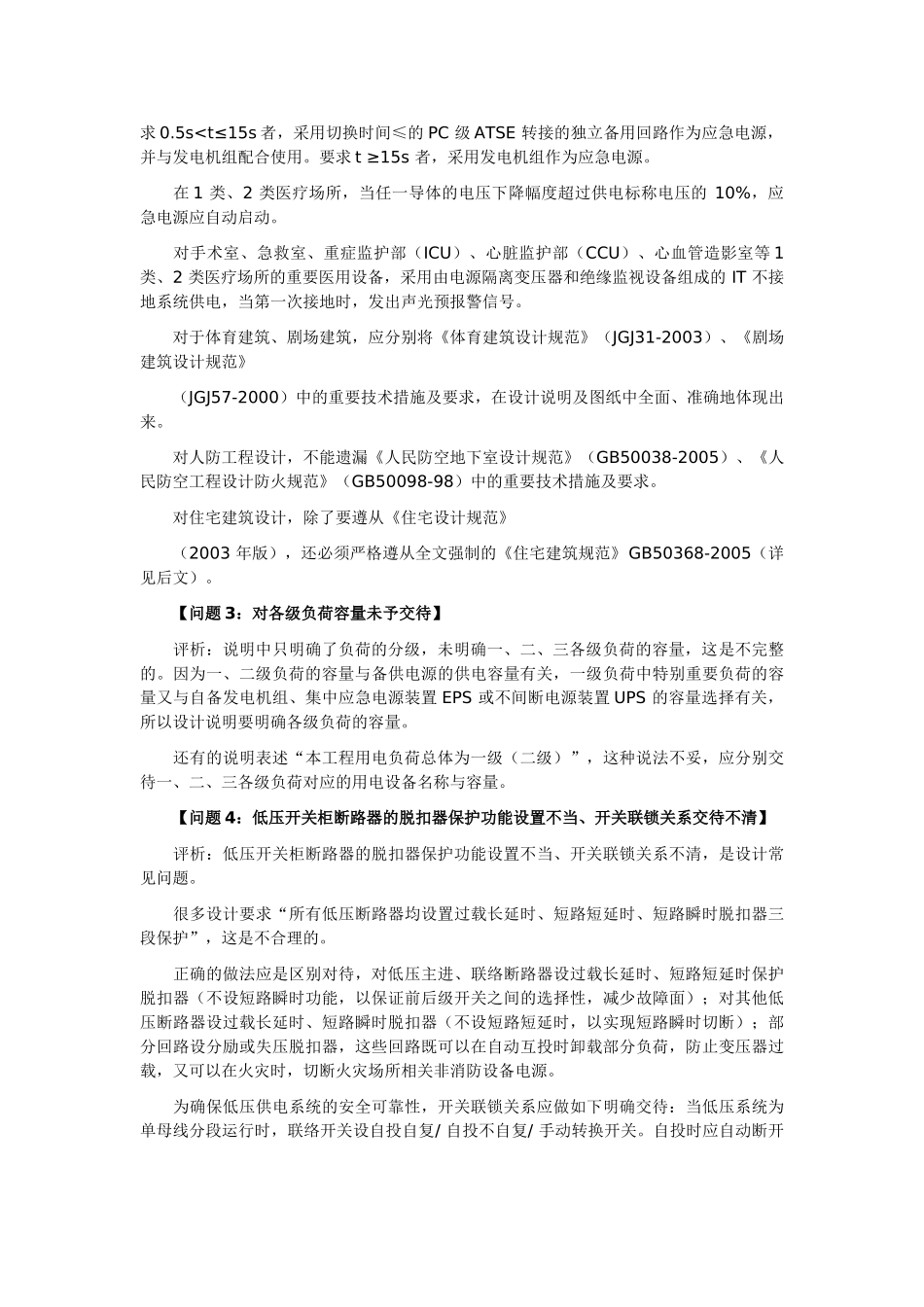

建筑电气设计易错问题评析摘要：本文以国家现行的多种规范和标准为依据，对建筑电气施工图设计中的易错问题进行了归纳总结，剖析了这些问题的症结所在，并有针对性地提出了改进措施。关键词：负荷容量脱扣器保护功能开关联锁Ⅰ类灯具应急照明漏电电流动作保护器RCD电涌保护器SPD住宅建筑规范【问题1：在施工图设计说明中对建筑物的结构形式、基础形式、防火分类与耐火等级未予交待】评析：按建筑材料划分，建筑物的结构形式分为混凝土结构、钢结构、木结构、膜结构等,其中混凝土结构又分为框架结构、剪力墙结构、框架-剪力墙结构、筒体（框架-核心筒、筒中筒）结构、框支结构等。因建筑物的这些结构形式与电气管线的敷设直接相关故应交待建筑物的结构形式。高层建筑混凝土结构的常见基础形式有：筏形基础、箱形基础、桩基础。多层建筑一般采用独立柱基础、条形基础、墩基础等。因基础形式与建筑物的防雷、接地装置的自然接地体直接相关，故应交待建筑物的基础形式。根据《建筑设计防火规范》（GB50016-2006），多层民用建筑的耐火等级分为一、二、三、四级；根据《高层民用建筑设计防火规范》（GB50045-95）（2005年版）3.0.1、3.0.2与3.0.4，高层建筑分为一、二类，耐火等级分为一、二级。一类高层建筑的耐火等级应为一级，二类高层建筑的耐火等级不应低于二级，裙房的耐火等级不应低于二级，高层建筑地下室的耐火等级应为一级（注：多层民用建筑无防火分类之说，说明时要注意）。因建筑物的防火分类、耐火等级与火灾自动报警系统的保护对象分级直接相关，故在工程概况中应予交待。通常在电气设计的工程概况说明中，尚应交待建筑物的总建筑面积、主体高度、层数各层功能用途；变配电所、水泵房、冷冻站、锅炉房位置；消防控制室、弱电机房位置；强电井、弱电井位置与数量；客用电梯、消防电梯数量、防火分区的划分情况等。工业建筑还应根据加工产品或储存物品的种类,确定其火灾危险性类别；汽车库还需根据停车数量，确定其防火类别；人防地下室工程尚应明确人防级别、防护单元、抗爆单元设置等。【问题2：对医疗、体育、剧场、人防工程等特殊建筑，其相应的设计规范未列入，有关的技术措施及要求亦未在说明及图纸中体现】评析：不少电气设计，把医疗、体育、博览、剧场、人防工程等特殊建筑，几乎视同普通办公建筑对待，其相应的特殊设计规范未列入，有关的技术措施及要求亦未在说明及图纸中体现出来，使设计显得针对性不强、技术含量不高。对于医疗建筑，应将《建筑物电气装置-特殊装置或场所的要求-医疗场所》(GB16895.24-2005)及《综合医院建筑设计规范》(JGJ49-88)（修编报审中）中的重要技术措施及要求，在设计说明及图纸中全面、准确地体现出来。如医疗场所的应急电源，对于要求t≤0.5s（t为自动恢复供电时间）的手术室照明和重要医疗设备等，采用静止型UPS作为应急安全电源，并与发电机组配合使用。对于要求0.5s
