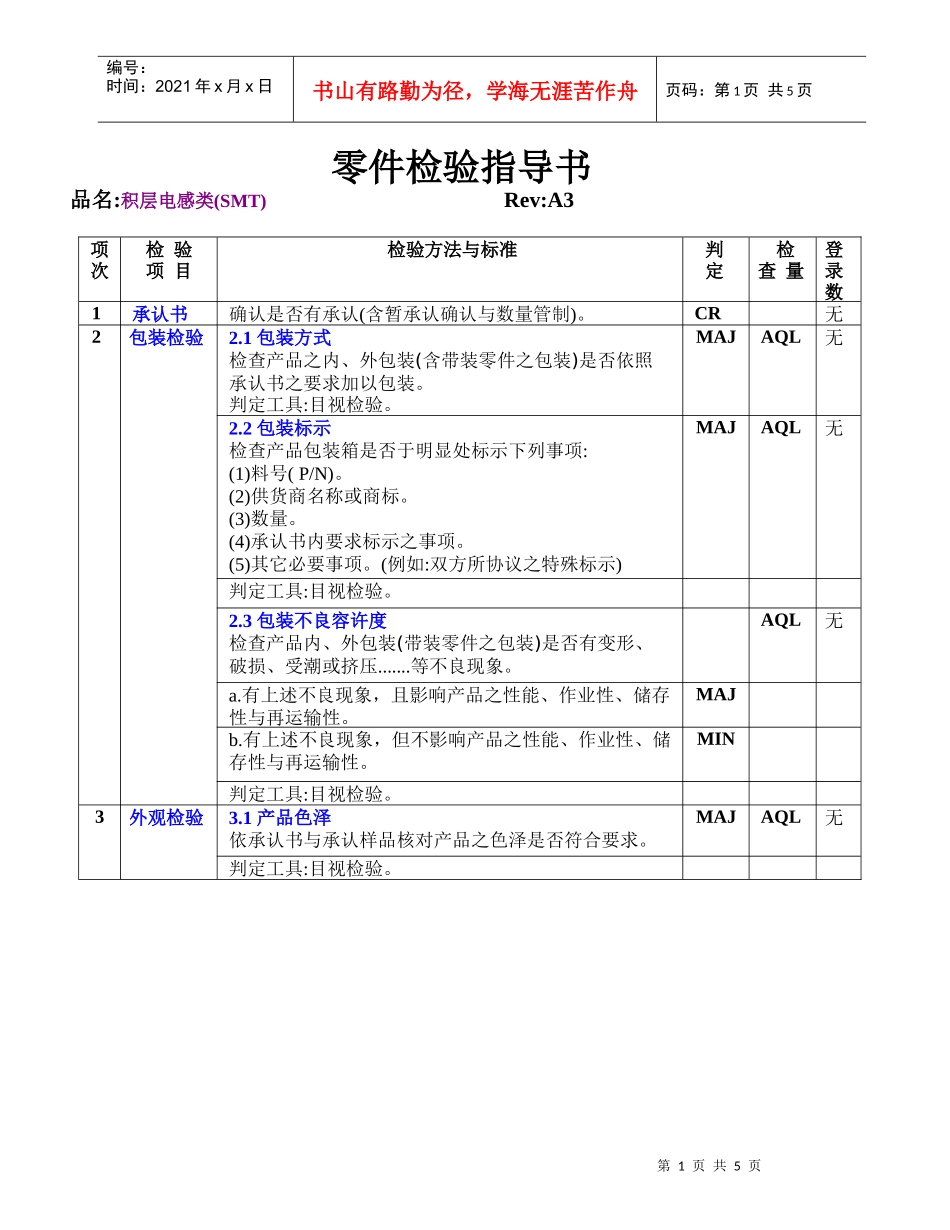

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页零件检验指导书品名:积层电感类(SMT)Rev:A3项次检验项目检验方法与标准判定检查量登录数1承认书确认是否有承认(含暂承认确认与数量管制)。CR无2包装检验2.1包装方式检查产品之内、外包装(含带装零件之包装)是否依照承认书之要求加以包装。判定工具:目视检验。MAJAQL无2.2包装标示检查产品包装箱是否于明显处标示下列事项:(1)料号(P/N)。(2)供货商名称或商标。(3)数量。(4)承认书内要求标示之事项。(5)其它必要事项。(例如:双方所协议之特殊标示)MAJAQL无判定工具:目视检验。2.3包装不良容许度检查产品内、外包装(带装零件之包装)是否有变形、破损、受潮或挤压.......等不良现象。AQL无a.有上述不良现象，且影响产品之性能、作业性、储存性与再运输性。MAJb.有上述不良现象，但不影响产品之性能、作业性、储存性与再运输性。MIN判定工具:目视检验。3外观检验3.1产品色泽依承认书与承认样品核对产品之色泽是否符合要求。MAJAQL无判定工具:目视检验。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页3.2产品标示检查产品之标示(印记与标示)是否与承认书(承认样品)要求相符合，另其标示不可有无法辨视与标示外观不良等异常现象。a.标示错误或无标示。b.标示无法辨视(模糊、溢色、残缺、断线.....)。判定工具:目视检验。MAJMINAQL无3.3材质确认产品各部份之材质必须符合承认书之要求。确认产品材质时可用承认样品比对产品各部份之材质是否相符。MAJAQL无判定工具:目视检验。PAGE：29第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页零件检验指导书品名:积层电感类(SMT)Rev:A3项次检验项目检验方法与标准判定检查量登录数3外观检验3.4产品外观检查产品外观不可有下列问题:(1)产品各部份不可有氧化、破裂、破损、变形、扭曲.....等异常现象。(2)产品本体必须完整、不可有破裂、破损裂痕、缺口....等异常现象。(3)端子不可有变形、扭曲、松动、脱离、氧化.....等异常现象。(4)端子上不得沾有任何影响焊接(胶、环氧树脂...)与组立(锡块....)之异物。(5)产品之覆盖层，必须符合承认书之要求。(6)产品上不得沾有异物(锡渣、胶块....)。(7)产品之外型与各部份加工必须与承认书(承认样品)相符合。AQL无a有上述不良且影响产品功能时。MAJb有上述不良但不影响产品功能时。MIN判定工具:目视检验。4尺寸检验依承认书内所标示之重要尺寸逐一检验，必须符合承认书之规格。[登录数据时只登录本体长度、本体宽度、本体高度等三项之尺寸。]AQL无a.尺寸不符且影响产品功能时。MAJb.尺寸不符但不影响产品功能时。MIN判定工具:游标卡尺、分厘卡尺。5特性检验5.1电感值(L值)依承认书之设定条件设定检验仪器，取待检产品量测，其电感值必须符合承认书之要求。登录数据时登录电感值一项。MAJAQL10判定工具:L.C.ZMETER。5.2阻抗值(R值)依承认书之设定条件设定检验仪器，取待检产品量测，其阻抗值必须符合承认书之要求。登录数据时登录阻抗值一项。MAJAQL10判定工具:L.C.ZMETER。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页PAGE：30第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页零件检验指导书品名:积层电感类(SMT)Rev:A3项次检验项目检验方法与标准判定检查量登录数6焊锡附着性上锡、耐焊测试MINAQL7安规检验无无无无8分解检验无无无无9其它9.1进料附件确认确认物料于进料时，供货商是否依承认书内之要求随货附"出厂检验测试报告"或/与材质证明书。判定工具:目视检验。CR无PAGE：31
