SMT钢网设计最全基础知识培训

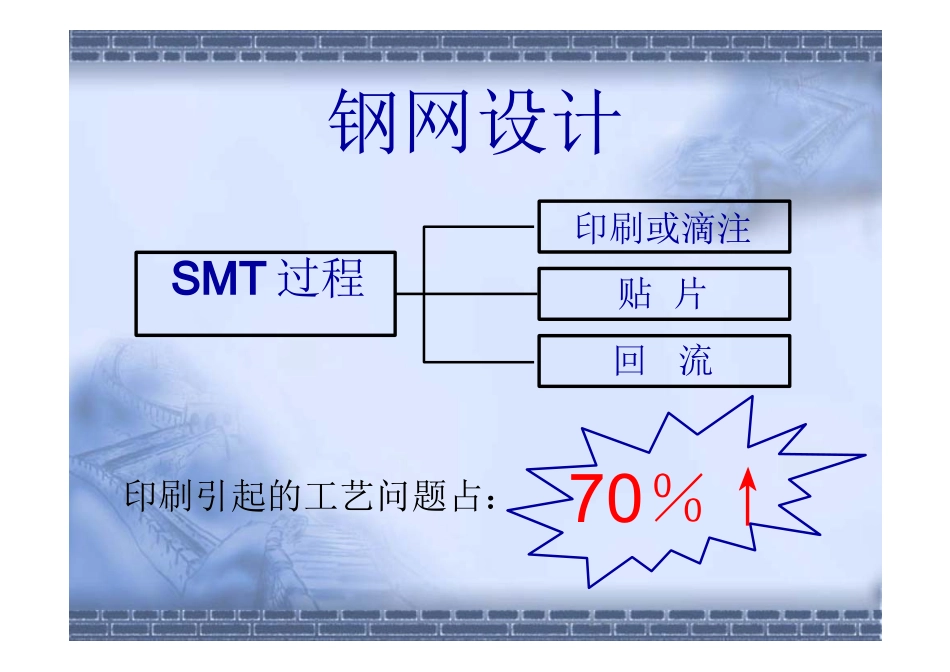

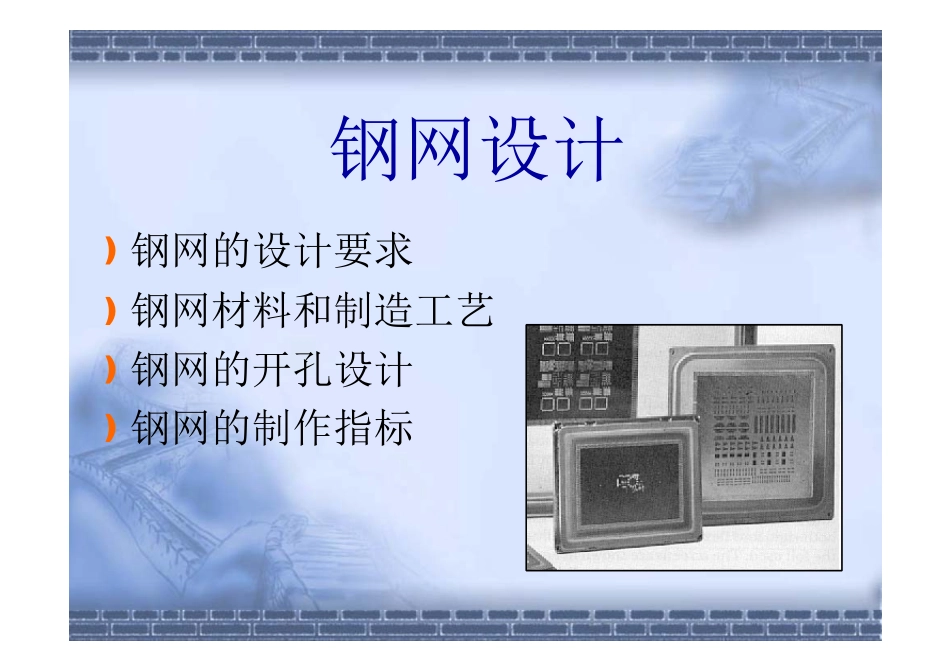

SMT 工艺制程控制钢网设计钢网设计SMT 过程印刷或滴注贴 片 回流印刷引起的工艺问题占： 70％↑钢网设计ƒ 钢网的设计要求ƒ 钢网材料和制造工艺ƒ 钢网的开孔设计ƒ 钢网的制作指标一。 钢网的设计要求正确的锡膏量或胶量 →可靠的焊点或粘结强度良好的释放后外形→可靠稳定的接触 容易定位和印刷→良好的工艺管制能力影响钢网设计的因素L W HTG X Y元件封装种类焊盘的设计印刷机性能元件种类的混合范围焊点质量标准锡膏性能胶量的需求考虑因素z 器件的重量z 焊盘间距z 器件的 STAND OFF 值的大小z 器件在贴片过程中不至于使胶 污染焊盘和焊端二. 钢网材料与制造工艺-—常用钢网材料的比较Performance黄铜不锈钢钼42 号合金镍成本★ ★ ★★ ★★ ★★ ★★可蚀刻性能★ ★★★ ★★——化学稳定性★★ ★★★ ★★ ★机械强度★★ ★★ ★★ ★★细间距开口的能力★Note★ ★Note★ ★Note:需要电抛光工艺常用钢网材料的比较( 以 黄 铜 为 基 准 ）Material密度抗拉强度杨氏模量CTE价格黄铜1。01。01。01。01。0不锈钢0。971.81。70。61.4镍1.10.71.90.72.9钼1。52.13。00。32。042 号合金1.12。01.60。32.2钼质钢片特性ƒ 自润滑特性ƒ 比不锈钢密度还高ƒ 耐用性能好:较高的伸缩 性、抗拉强度和硬度.ƒ 抗腐蚀力较强ƒ 优良的外形或尺寸稳定性钼和不锈钢钢网的比较不锈钢钼钼材网板的孔壁更光滑CAD DATA↓钢网加工方法-—化学腐蚀工艺Manufacturer-dependentCorrection factor↓Photo—landpattern↓Etching Process↓Framingƒ 对不锈钢也有好的制作工艺 能力ƒ 通常是由双面侵蚀。step stencil 用单面ƒ 最经济和常用的技术ƒ 最适合 step stencil 制作化学腐蚀工艺的缺点” 工艺所依靠的光绘技术对温度和湿度有一定的敏感性。” 工艺控制相对较难，对于大小开孔都同时腐蚀较难控制.” 单面腐蚀孔壁效果较差.双面腐蚀又因不同光绘工序而 精度较差。” 孔壁的形状对锡膏的释放不利。” 较难在腐蚀工艺中做个别工艺微调.” 不适合用于微间距工艺上。钢网加工方法——激光切割工艺CAD DATA↓Auto-data-conversion↓fed to machine↓Cutting Process↓Framing¾ 常用在不锈钢材料上¾ 从钢网的底部切割以获得梯 性开孔孔壁¾ 投资大(有时价格较高）¾ 多开孔情况下制造速度较慢¾ 能处理微间距技术缺点►孔壁较粗糙►不能制造 step 钢网☆☆☆成本和质...
